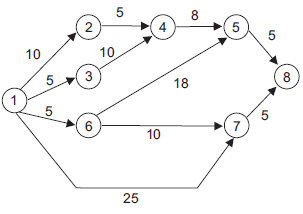

O diagrama PERT-CPM acima representa o planejamento de tempo de um dado projeto. As setas representam as atividades envolvidas e os números junto às setas indicam a duração da atividade, em unidades de tempo. Sabe-se, ainda, que todas as atividades são possíveis de ser aceleradas em, no máximo, 4 unidades de tempo. Com base no diagrama, o tempo necessário para a conclusão do projeto e o tempo mínimo após uma aceleração em uma única atividade, em unidades de tempo, são respectivamente iguais a

Considerando-se válida a hipótese de que a duração de um projeto se distribua segundo uma curva normal, a probabilidade percentual desse projeto ter sua conclusão em um tempo, no máximo, igual ao planejado, é igual a

Sabe-se que o Índice de Desempenho de Prazo (IDP) é dado pela relação IDP = COSR/COSE, onde COSR é o custo orçado do serviço realizado e COSE é definido como custo orçado do serviço estimado. A respeito do IDC, considere as afirmativas a seguir.

I – Valores de IDP menores que a unidade podem indicar um adiantamento na obra.

II – Valores de IDP menores que a unidade podem indicar serviços desnecessários previstos no planejamento.

III – Valor de IDP igual à unidade indica que o tempo e as etapas da obra foram bem planejados.

Está correto o que se afirma em

De acordo com a sistemática de planejamento e licenciamento ambiental dos empreendimentos hidrelétricos, a(o)

No contexto da Norma Regulamentadora em segurança em instalações e serviços em eletricidade (NR-10), analise as afirmações a seguir.

I – Nos locais de trabalho só podem ser utilizados equipamentos, dispositivos e ferramentas elétricas compatíveis com a instalação elétrica existente, preservando-se as características de proteção, respeitadas as recomendações do fabricante e as influências externas.

II – Os circuitos elétricos com finalidades diferentes, tais como comunicação, sinalização, controle e tração elétrica, devem ser identificados e instalados separadamente, salvo quando o desenvolvimento tecnológico permitir compartilhamento.

III – As operações elementares como ligar e desligar circuitos elétricos, realizadas em baixa tensão, com materiais e equipamentos elétricos em perfeito estado de conservação, adequados para operação, podem ser realizadas por qualquer pessoa não advertida.

IV – As medidas de desenergização e reenergização de instalações podem ser alteradas, substituídas, ampliadas ou eliminadas, em função das peculiaridades de cada situação, por profissional legalmente habilitado, autorizado e mediante justificativa técnica previamente formalizada, desde que seja mantido o mesmo nível de segurança originalmente preconizado.

Considere a relação das condições de aplicação de segurança, a seguir, estabelecidas pela NR 10, a fim de associá-las às afirmações acima.

P – Instalações elétricas desenergizadas

Q – Instalações elétricas energizadas

R – Construção, montagem, operação e manutenção

S – Projetos

T – Situações de emergência

A associação correta entre as sentenças e as condições de aplicação de segurança é

Na figura ao lado, Instalação Elétrica indica ponto de alimentação de um motor em uma instalação industrial, e o local indicado por Superfície Isolante é um anteparo confeccionado em material isolante apropriado, à esquerda do qual o risco de choque elétrico, devido à alimentação do motor, é zero. Com base no exposto e de acordo com a NR-10, que trata de Segurança em Instalações e Serviços em Eletricidade, as áreas, na figura acima, indicadas por I, II, III e IV, representam, respectivamente,

A figura acima representa o fluxo de caixa de uma situação hipotética, associada ao investimento que determinada empresa pretende realizar em um empreendimento na área de energia. Nesse fluxo de caixa, o instante zero representa o empréstimo recebido pela empresa no início do período. Nos demais instantes, são mostrados os pagamentos das parcelas ao credor. O custo do empréstimo é de 10% por período. O valor presente aproximado da série é

As ações na área de conservação de energia podem ter resultados que não realizem o potencial disponível. Esse resultado pode ser fruto da existência de barreiras à implementação dessas ações. Em uma situação hipotética, o engenheiro projetista de uma determinada planta, sendo responsável pela proposição de medidas para conservação de energia, deparou-se com algumas das barreiras mencionadas, descritas a seguir.

• Na região de localização da planta não havia disponibilidade de equipamentos eficientes a um custo viável.

• Os juros para o financiamento de equipamentos eficientes eram elevados

• A substituição sistemática de equipamentos considerando- se apenas o custo de substituição, desprezando a informação dos ciclos de vida.

A classificação correta dessas barreiras é, respectivamente,

Em um processo fabril composto de dois estágios, observa-se que a energia térmica liberada pelo primeiro estágio é utilizada no processo do segundo. Um engenheiro, a fim de diminuir o consumo total de energia da fábrica, utiliza essa mesma energia térmica para gerar energia elétrica por meio de um processo de cogeração. Com essa solução, a planta industrial

Para aumentar a eficiência de Centrais Termelétricas a Vapor de grande capacidade, é muito utilizado o reaquecimento do vapor junto ao aquecimento regenerativo, método que
