A tensão induzida em um motor de corrente contínua com excitação independente pode ser aproximada pela seguinte expressão:

E_a = 1,4 x !$ \omega !$

!$ \omega !$Nessa expressão, Ea é a tensão induzida, em volts, e é a velocidade angular do motor em rad/s. O motor é alimentado com uma tensão terminal de 250V, possui corrente nominal igual a 200 A, e a resistência da armadura é 0,5 !$ \Omega !$.

Uma resistência adicional R_ad é inserida no circuito da armadura e deve ser calculada de modo a limitar a corrente de partida desse motor em, exatamente, 2 vezes o seu valor nominal.

Após efetuada a partida, quando o motor se encontra a uma velocidade de 150 rad/s, sua corrente de armadura, em ampères, é aproximadamente

Um motor síncrono trifásico possui os seguintes dados de placa:

• Potência nominal: P_nom = 50 HP
• Tensão de alimentação: V_T = 220 V
• Rendimento: !$ n !$ = 0,90
• Fator de potência: cos !$ \phi !$ = 0,80
• Fator de Serviço: FS = 1,2

Sabendo-se que o motor operará constantemente em sobrecarga, o valor aproximado da corrente de projeto do motor, em ampères, é de

A Figura abaixo apresenta o diagrama de redes PERT/ CPM e sua Tabela com os tempos das atividades em unidades de tempo (ut) de um projeto.

ATIVIDADE	TEMPO MÉDIO (u.t.)
A	5
B	3
C	4
D	4
E	6
F	1
G	3
H	3
I	4

O tempo de conclusão desse projeto, em ut, é igual a

Uma instalação elétrica em baixa tensão com ddp entre fase e neutro de 100 V tem o esquema de aterramento de seus circuitos terminais na configuração TN-S. Em um dos circuitos ocorreu um contato de sua fase na estrutura metálica do equipamento. Esse circuito possui bitola de 2,5 mm², e o comprimento do fio da fase faltosa é de 10 metros.

Sabendo-se que a resistividade do fio é igual a 0,02!$ \Omega !$.mm²/m, o maior valor, em A, que a corrente de falta pode assumir é de

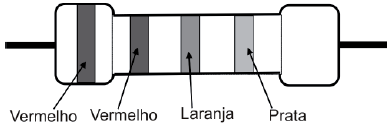

A Figura abaixo mostra o corpo de um resistor de carbono de uso comercial com o código de cores convencional.

Com base na sequência das faixas de cores apresentadas, o valor ôhmico desse resistor é

A célula I1 do trecho de planilha Excel 2010 (português), apresentada a seguir, foi preenchida com a expressão matemática =$G$1+H1

Ao copiar o conteúdo da célula I1 para a célula I3, será gerado, na célula I3, o seguinte valor:

Os números complexos z₁ e z₂ estão representados no plano de Argand-Gauss.

O complexo z₃ tal que !$ z_3 = { \large z_1 \over 2} -2. z_2 !$ é

A pátria de chuteiras

O estilo de jogo e as celebrações dos torcedores são publicamente reconhecidos no Brasil como traços nacionais. Em um plano, temos o tão celebrado “futebol-arte” glorificado como a forma genuína de nosso suposto estilo de jogo, e o entusiasmo e os diversos modos de torcer como características típicas de ser brasileiro. Mas, no plano organizacional, não enaltecemos determinados aspectos, uma vez que eles falam de algo indesejado na resolução de obstáculos da vida cotidiana. Nesse sentido, tais traços do famoso “jeitinho” brasileiro não são considerados como representativos do Brasil que idealizamos.

Repetido diversas vezes e vendido para o exterior como uma das imagens que melhor retrata o nosso país, o epíteto “Brasil: país do futebol” merece uma investigação mais cuidadosa. Essa ideia foi uma “construção” histórica que teve um papel importante na formação da nossa identidade. Internamente a utilizamos, quase sempre, com um viés positivo, como uma maneira de nos sentirmos membros de uma nação singular, mais alegre.

Não negamos a sua força nem sua eficácia simbólica, mas começamos a questionar o papel dessa representação na virada do século, bem como a atual intensidade de seu impacto no cotidiano brasileiro. Se a paixão pelo futebol é um fenômeno que ocorre em diversos países do mundo, o que nos diferencia seria a forma como nos utilizamos dele para construirmos nossa identidade e conquistas em competições internacionais? Observemos, no entanto, que ser um aficionado não significa necessariamente se valer do futebol como metáfora do país.

A Copa do Mundo possui uma estrutura narrativa que estimula os nacionalismos. O encanto da competição encontra-se justamente no fato de “fingirmos” acreditar que as nações estão representadas por 11 jogadores. O futebol não é a nação, mas a crença de que ele o é move as paixões durante um Mundial. Mas, ao compararmos a situação atual com a carga emocional de 1950 e 1970, especulamos sobre a possibilidade de estarmos assistindo a um declínio do interesse pelo futebol como emblema da nação.

O jogador que veste a camisa nacional também representa clubes da Europa, além de empresas multinacionais. As marcas empresariais estão amalgamadas com o fenômeno esportivo. As camisas e os produtos associados a ele são vendidos em todas as partes do mundo. Esse processo de desterritorialização do ídolo e do futebol cria um novo processo de identidade cultural. Ao se enaltecer o futebol como um produto a ser consumido em um mercado de entretenimento cada vez mais diversificado, sem um projeto que o articule a instâncias mais inclusivas, o que se consegue é esgarçar cada vez mais o vínculo estabelecido em décadas passadas.

Se o futebol foi um dos fatores primordiais de integração nacional, sendo a seleção motivo de orgulho e identificação para os brasileiros, qual seria o seu papel no século 21? Continuar resgatando sentimentos nacionalistas por meio das atuações da seleção ou estimulá-los despertando a população para um olhar mais crítico sobre o papel desse esporte na vida do país?

HELAL, R. Ciência Hoje, n. 314. Rio de Janeiro: SBPC e Instituto Ciência Hoje. Maio de 2014. p. 18-23. Adaptado.

A concordância verbal está de acordo com a norma-padrão da Língua Portuguesa em:

A pátria de chuteiras

O estilo de jogo e as celebrações dos torcedores são publicamente reconhecidos no Brasil como traços nacionais. Em um plano, temos o tão celebrado “futebol-arte” glorificado como a forma genuína de nosso suposto estilo de jogo, e o entusiasmo e os diversos modos de torcer como características típicas de ser brasileiro. Mas, no plano organizacional, não enaltecemos determinados aspectos, uma vez que eles falam de algo indesejado na resolução de obstáculos da vida cotidiana. Nesse sentido, tais traços do famoso “jeitinho” brasileiro não são considerados como representativos do Brasil que idealizamos.

Repetido diversas vezes e vendido para o exterior como uma das imagens que melhor retrata o nosso país, o epíteto “Brasil: país do futebol” merece uma investigação mais cuidadosa. Essa ideia foi uma “construção” histórica que teve um papel importante na formação da nossa identidade. Internamente a utilizamos, quase sempre, com um viés positivo, como uma maneira de nos sentirmos membros de uma nação singular, mais alegre.

Não negamos a sua força nem sua eficácia simbólica, mas começamos a questionar o papel dessa representação na virada do século, bem como a atual intensidade de seu impacto no cotidiano brasileiro. Se a paixão pelo futebol é um fenômeno que ocorre em diversos países do mundo, o que nos diferencia seria a forma como nos utilizamos dele para construirmos nossa identidade e conquistas em competições internacionais? Observemos, no entanto, que ser um aficionado não significa necessariamente se valer do futebol como metáfora do país.

A Copa do Mundo possui uma estrutura narrativa que estimula os nacionalismos. O encanto da competição encontra-se justamente no fato de “fingirmos” acreditar que as nações estão representadas por 11 jogadores. O futebol não é a nação, mas a crença de que ele o é move as paixões durante um Mundial. Mas, ao compararmos a situação atual com a carga emocional de 1950 e 1970, especulamos sobre a possibilidade de estarmos assistindo a um declínio do interesse pelo futebol como emblema da nação.

O jogador que veste a camisa nacional também representa clubes da Europa, além de empresas multinacionais. As marcas empresariais estão amalgamadas com o fenômeno esportivo. As camisas e os produtos associados a ele são vendidos em todas as partes do mundo. Esse processo de desterritorialização do ídolo e do futebol cria um novo processo de identidade cultural. Ao se enaltecer o futebol como um produto a ser consumido em um mercado de entretenimento cada vez mais diversificado, sem um projeto que o articule a instâncias mais inclusivas, o que se consegue é esgarçar cada vez mais o vínculo estabelecido em décadas passadas.

Se o futebol foi um dos fatores primordiais de integração nacional, sendo a seleção motivo de orgulho e identificação para os brasileiros, qual seria o seu papel no século 21? Continuar resgatando sentimentos nacionalistas por meio das atuações da seleção ou estimulá-los despertando a população para um olhar mais crítico sobre o papel desse esporte na vida do país?

HELAL, R. Ciência Hoje, n. 314. Rio de Janeiro: SBPC e Instituto Ciência Hoje. Maio de 2014. p. 18-23. Adaptado.

No trecho “O estilo de jogo e as celebrações dos torcedores são publicamente reconhecidos no Brasil como traços nacionais”, o adjetivo reconhecidos concorda com o núcleo das expressões “estilo de jogo” e “celebrações dos torcedores”, de acordo com a norma padrão da língua portuguesa.

A mesma justificativa pode ser identificada em
