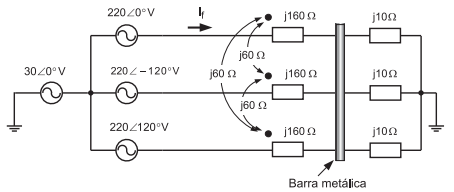

A Figura acima mostra um circuito elétrico quando ocorre um curto-circuito, envolvendo as três fases apenas, provocado por uma barra metálica no ponto indicado.

O valor, em ampères, da magnitude da corrente de curto, I_f , é

Para melhorar a eficiência energética de uma instalação industrial, foi instalado um banco de capacitores para corrigir o fator de potência de modo a torná-lo unitário. Sabe-se que, antes da instalação, a potência aparente demandada pela indústria era de 20 kVA, com um fator de potência de 0,8 indutivo.

O valor, em kvar, da potência do banco de capacitores instalado, é

De acordo com a legislação vigente, a energia elétrica contratada pelos agentes de distribuição do SIN, por intermédio de leilões realizados no ano de previsão para o início do suprimento, deve ser proveniente de

Com relação ao planejamento e à operação do sistema elétrico brasileiro, a ferramenta utilizada para otimização hidrotérmica para subsistemas equivalentes interligados é

Em estudos de coordenação de isolamento e transitórios, muitas vezes, utiliza-se uma dupla exponencial como função matemática para representar um impulso de tensão. Para determinado nível de tensão (valor de crista), esse impulso é caracterizado pelo seu tempo de frente de onda (t₁) e pelo seu tempo de meio valor (t₂). Esses tempos possuem valores padronizados para cada tipo de fenômeno que se deseja avaliar e são utilizados para determinar os parâmetros da função dupla exponencial.

Considerando-se o impulso atmosférico pleno, os valores padronizados, em microssegundos, dos tempos t₁ e t₂, respectivamente, são

Um sistema de geração de energia utiliza um motor de combustão interna a gás natural para acionar um gerador elétrico.

O ciclo termodinâmico que explica o funcionamento do motor utilizado é denominado ciclo de

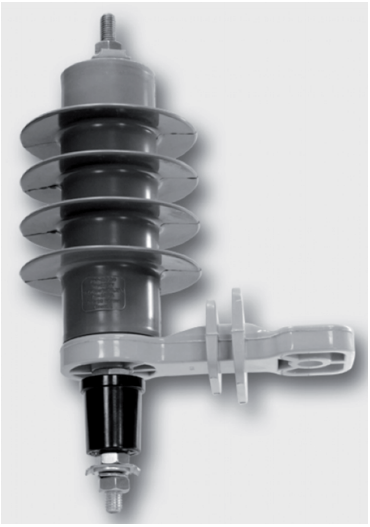

A Figura acima mostra um dispositivo elétrico utilizado em sistemas elétricos de distribuição para proteção contra sobretensões.

Esse dispositivo é um (a)

A utilização da Eletrônica de Potência nos sistemas de transmissão de energia em corrente alternada, quando associada ao conceito de FACTS (Flexible Alternating Current Transmission System), visa ao controle de equipamentos conectados nos sistemas de transmissão para prover benefícios ao sistema, tais como maior flexibilidade, estabilidade e capacidade de transmissão.

Considere as seguintes funcionalidades realizadas por equipamentos baseados em Eletrônica de Potência:

regulação de tensão;

compensação de conteúdo harmônico de tensão;

compensação de conteúdo harmônico de corrente;

controle do fluxo de potência;

correção do fator de potência.

Qual das funcionalidades apresentadas acima é realizada pelo dispositivo FACTS conhecido como TCSC (Thyristor Controled Series Capacitor)?

A usina hidrelétrica de Itaipu é uma importante geradora que entrega energia ao Brasil e ao Paraguai há mais de duas décadas. A energia utilizada pelo Brasil compreende não somente a geração em 60 Hz de Itaipu, mas também parte da geração em 50 Hz.

A energia gerada em 50 Hz dessa usina é transmitida por um sistema de corrente

Os três agentes de maior capacidade instalada de geração de energia elétrica no Brasil acumulam juntos mais de 29 milhões de kW de potência instalada nas suas usinas em operação.

Quais são esses três agentes?
