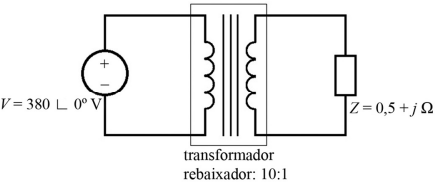

Considerando que, no circuito elétrico precedente, o transformador é ideal, assinale a opção correta.

No diagrama unifilar precedente, que corresponde à instalação de uma subestação de 13,8 kV, o número

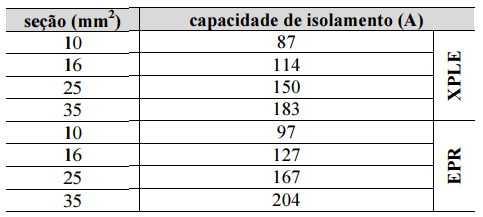

Um condutor primário de um circuito trifásico de tensão nominal de 13,8 kV alimenta uma carga de 2,76 MVA. Para essa instalação, o fator de agrupamento é igual a 0,97 e não há fator de correção para a temperatura no ambiente. A seguir, são dadas as capacidades de isolamento do XPLE (polietileno reticulado) e do EPR (borracha de etileno propileno), com relação às áreas de seção transversal do isolante.



Com base nessas informações e assumindo que 1/√3 = 0,6, assinale a opção correta.

Assinale a opção correta a respeito das instalações elétricas em tensões de 1,0 kV a 69 kV.

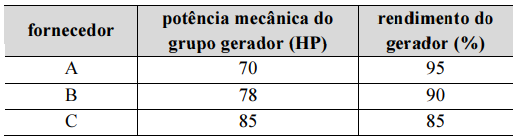

A potência ativa consumida por uma indústria é igual a 50 kW, com fator de potência igual a 0,95. Ao se prospectar geradores a dísel que supram a carga elétrica necessária ao funcionamento dessa indústria, deparou-se com as opções a seguir.




A partir dessas informações, e considerando que 1 HP seja equivalente a 750 W, para suprir a necessidade da indústria, é correto optar pelo(s) grupo(s) gerador(es) do(s) fornecedor(es)

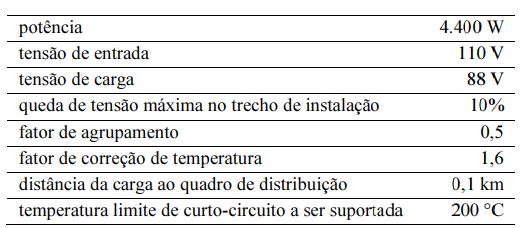

Acerca da carga elétrica resistiva com as características apresentadas na tabela precedente, assinale a opção correta.

Na elaboração de um projeto de uma instalação elétrica, é necessário

I determinar o método e a tensão de instalação.
II conhecer as potências dos pontos de utilização e calcular a corrente do projeto.
III escolher a bitola do condutor por capacidade de condução de corrente.
IV verificar se o condutor escolhido satisfaz quanto à queda de tensão admissível.

Assinale a opção correta.

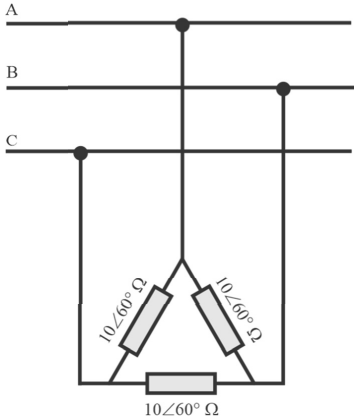

No circuito elétrico a seguir, a carga trifásica conectada em triângulo é alimentada por uma fonte de tensão trifásica senoidal equilibrada com sequência de fases ABC e o fasor tensão V_AB tem módulo igual a 220 V e fase igual a 0°.



Nessa situação, o valor da potência complexa trifásica da carga tem módulo e fase iguais, respectivamente, a

Considerando circuitos elétricos operando em regime permanente senoidal, assinale a opção correta acerca das relações dos diferentes tipos de potência em seus componentes.

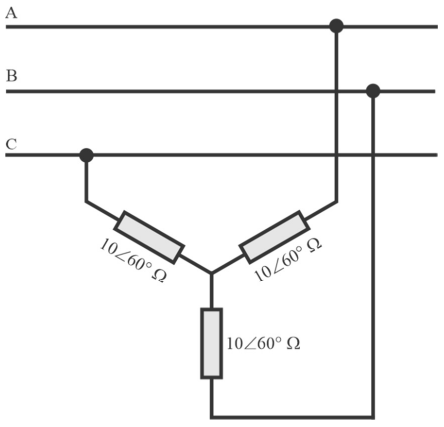

No circuito elétrico trifásico a seguir, a carga trifásica conectada em estrela é alimentada por uma fonte de tensão trifásica senoidal equilibrada com sequência de fases ABC e o fasor tensão V_A tem módulo igual a 220 V e fase 0°.



Nessa situação hipotética, o valor do fasor corrente na fase B do sistema terá módulo e fase respectivamente iguais a
