Em um dado sistema é necessária a redução de ruídos em alta frequência. Um filtro passa-baixa de primeira ordem foi projetado com frequência de corte de 50 kHz.

Qual será a atenuação do sinal na frequência de 500 kHz?

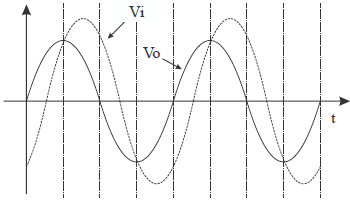

Assinale a alternativa que indica corretamente o componente desconhecido.

O circuito equivalente de Norton consiste em uma fonte de corrente em paralelo com uma resistência que possui o mesmo comportamento de um dado circuito em um dado ponto.

Dado o circuito abaixo:

Determine as características do equivalente de Norton entre os pontos A e B do circuito ilustrado.

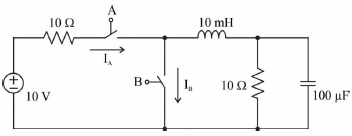

Considere que o circuito esteja em regime permanente com o interruptor A fechado e o interruptor B aberto. Considere que no instante “y” o interruptor B seja fechado.

Qual será a corrente instantânea (t = y+) logo após o fechamento do interruptor B e qual será a corrente do sistema em regime permanente (t !$ \rightarrow !$ ∞), respectivamente?

Qual será a corrente na chave A (I_A) no instante exatamente após o fechamento da chave (t = 0+) e qual será a corrente na chave A quando o sistema estiver em regime permanente (t !$ \rightarrow !$ ∞), respectivamente?

Considere a expressão abaixo:

!$ P = { \large 1 \over T} \int^{t+ T}_t i(t) v(t) dt !$

Sabe-se que T representa o período, i(t) a corrente instantânea e v(t) a tensão instantânea no elemento.

Assinale a alternativa que trata a correta potência em dado elemento calculada pela expressão.

Analise as afirmativas abaixo em relação ao método dos dois wattímetros para medição da potência total trifásica.

1. As medidas em cada wattímetro correspondem às medidas das potências das fases.

2. A soma algébrica das leituras dos dois wattímetros é igual à potência ativa média total absorvida pela carga trifásica e é independente se ela estiver conectada em estrela ou triângulo.

3. A soma algébrica das leituras dos dois wattímetros é igual à potência ativa média total absorvida pela carga trifásica e é independente se estiver equilibrada ou não.

Assinale a alternativa que indica todas as afirmativas corretas.

Os sistemas de proteção contra descargas atmosféricas (SPDA) são essenciais para manter as estruturas protegidas durante a ocorrência de raios.

Assinale a alternativa correta em relação ao assunto.

Considere uma carga trifásica que possui potência ativa de 30 kW e potência reativa indutiva de 40 kVAr.

Qual é a potência aparente (S) e o fator de potência (FP) dessa carga?

A figura abaixo mostra um diagrama esquemático de uma subestação de distribuição de energia elétrica.

Fonte: Curso Fundamentos do Setor Elétrico, ANEEL.

Assinale a alternativa que indica corretamente a configuração dessa subestação:
