Questões do Concurso CASAN-SC - FEPESE

2329420 Ano: 2022
Disciplina: Engenharia Eletrônica
Banca: FEPESE
Orgão: CASAN-SC

Provas:

Engenheiro - Controle de Automação Industrial
Provas ×

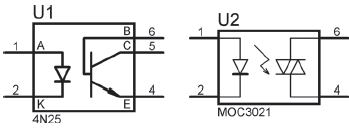

A figura a seguir ilustra dois componentes optoeletrônicos utilizados para obter isolamento elétrico entre circuitos, identificados como U1 e U2.

Enunciado 3493063-1

Assinale a alternativa correta sobre as características destes optoacopladores.

A

U1 é um optotransistor darlington para circuitos de potência e U2 é um SCR para retificação.

B

U1 é indicado para uso geral e U2 indicado para circuito de controle de corrente alternada.

C

U1 é indicado para uso em sinais analógicos de 0 a 10 V e U2 indicado para sinais de 4 a 20 mA.

D

U1 é um optomosfet para corrente contínua e U2 um SCR para correntes alternadas.

E

U1 é um optoisolador a TRIAC e U2 um optoisolador a DIAC para correntes alternadas.

Provas

Questão presente nas seguintes provas

2329419 Ano: 2022
Disciplina: Engenharia Eletrônica
Banca: FEPESE
Orgão: CASAN-SC

Provas:

Engenheiro - Controle de Automação Industrial
Provas ×

Amplificadores Operacionais, Diferenciais e de Potência

A figura a seguir apresenta um circuito com amplificador operacional.

Enunciado 3493062-1

As tensões V₁, V₂ e V₃ são 100 mV, 200 mV e 1 V, respectivamente.

Considerando que o amplificador operacional é ideal, o valor em módulo da tensão de saída V_o é:

Provas

Questão presente nas seguintes provas

2329417 Ano: 2022
Disciplina: Engenharia Eletrônica
Banca: FEPESE
Orgão: CASAN-SC

Provas:

Engenheiro - Controle de Automação Industrial
Provas ×

TransistoresTransistor Junção Bipolar (TJB)

O circuito a seguir é uma configuração de polarização por divisor de tensão que tem o intuito de tornar o funcionamento do circuito menos dependente das variações do ganho de corrente do transistor.

Enunciado 3493060-1

Considerando que a tensão Vbe do transistor é 0,7 V e assumindo uma análise aproximada, a tensão Vce no transistor é:

Provas

Questão presente nas seguintes provas

2329416 Ano: 2022
Disciplina: Engenharia Eletrônica
Banca: FEPESE
Orgão: CASAN-SC

Provas:

Engenheiro - Controle de Automação Industrial
Provas ×

Circuitos multiplexadores e demultiplexadores

O circuito combinacional a seguir é formado por um conjunto de portas lógicas destinado para uma função específica.

Enunciado 3493059-1

Assinale a alternativa que indica a função do circuito apresentado.

Provas

Questão presente nas seguintes provas

2329415 Ano: 2022
Disciplina: Engenharia Eletrônica
Banca: FEPESE
Orgão: CASAN-SC

Provas:

Engenheiro - Controle de Automação Industrial
Provas ×

Acionamentos pneumáticos e hidráulicos

Dispositivos hidráulicos são requeridos em aplicações que exigem forças elevadas com controle preciso, como por exemplo, a abertura de comportas em grandes reservatórios.

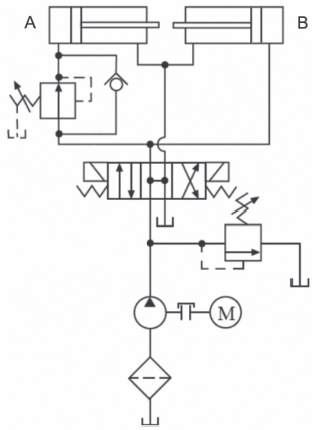

A figura a seguir exemplifica um circuito eletro-hidráulico, composto por dois atuadores, válvulas e elementos básicos.

Enunciado 3493058-1

Assinale a alternativa correta em relação à simbologia aplicada no circuito eletro- hidráulico apresentado.

A

A velocidade de avanço do cilindro A é controlada por uma válvula proporcional operada por sinal elétrico.

B

A pressão de funcionamento do circuito é fornecida por uma bomba simples de deslocamento variável.

C

A válvula de controle direcional é de três posições e centro aberto, operada por solenoides e retorno por mola.

D

Os cilindros A e B são de simples ação com retração por mola e sem amortecimento de fim de curso.

E

Após a saída da bomba, há uma válvula limitadora de pressão normalmente aberta operada por solenoide.

Provas

Questão presente nas seguintes provas

2329414 Ano: 2022
Disciplina: Engenharia Eletrônica
Banca: FEPESE
Orgão: CASAN-SC

Provas:

Engenheiro - Controle de Automação Industrial
Provas ×

Acionamentos pneumáticos e hidráulicos

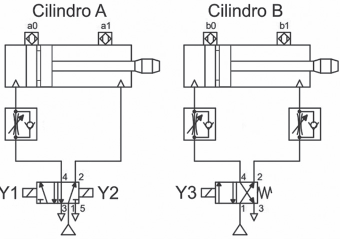

Circuitos pneumáticos apresentam uma série de vantagens e podem ser integrados com controladores lógicos programáveis (CLP) devido às válvulas comandadas eletricamente, permitindo a obtenção de circuitos eletropneumáticos como os da figura a seguir.

Enunciado 3493057-1

Assinale a alternativa correta sobre os circuitos eletropneumáticos apresentados e sua forma de integração com CLPs.

A

No CLP deve ser previsto o uso dos sensores para monitorar o retorno do cilindro B devido ao retorno por pressão piloto da válvula 4/2 vias.

B

Como o cilindro A tem retração rápida, o CLP não precisa de temporizador para aguardar o retorno completo do êmbolo.

C

As válvulas de controle de fluxo do cilindro B podem ser invertidas se o CLP acionar a válvula 4/2 vias de forma proporcional.

D

O retorno do cilindro B ocorrerá automaticamente por ação da válvula 5/2 vias caso o CLP não mantenha ativado o solenoide Y3.

E

A válvula direcional 5/2 vias de duplo solenoide permite manter o cilindro A no sentido comandado, mesmo após o CLP retirar os sinais de comando.

Provas

Questão presente nas seguintes provas

2329413 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: FEPESE
Orgão: CASAN-SC

Provas:

Engenheiro - Controle de Automação Industrial
Provas ×

Transformadores e Máquinas ElétricasMotores Trifásicos de Indução

Assinale a alternativa correta sobre o acionamento de motores trifásicos de indução utilizando a técnica de partida estrela-triângulo.

A

O circuito de potência é composto somente por dois contatores; um deles realiza a ligação estrela e outro a ligação triângulo.

B

Na ligação estrela ocorre uma redução da corrente no motor para um terço em relação a corrente em triângulo.

C

É necessário que os motores tenham, no mínimo, nove terminais acessíveis para realização da ligação.

D

Motores aplicáveis devem trabalhar com dupla tensão, onde a relação das tensões é o dobro, por exemplo, 220/440 V.

E

Quando um enrolamento é conectado em estrela, a tensão sobre ele é maior do que em triângulo.

Provas

Questão presente nas seguintes provas

2329412 Ano: 2022
Disciplina: Engenharia Eletrônica
Banca: FEPESE
Orgão: CASAN-SC

Provas:

Engenheiro - Controle de Automação Industrial
Provas ×

TransistoresTransistor de Efeito de Campo (FET/MOSFET)

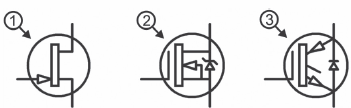

Sobre os transistores aplicados em eletrônica de potência, analise as figuras abaixo:

Enunciado 3493055-1

Assinale a alternativa que apresenta a identificação correta dos símbolos exibidos na figura:

Provas

Questão presente nas seguintes provas

2329411 Ano: 2022
Disciplina: Engenharia Eletrônica
Banca: FEPESE
Orgão: CASAN-SC

Provas:

Engenheiro - Controle de Automação Industrial
Provas ×

Conversores Analógicos Digitais (AD) e Digitais Analógicos (DAC)

Um reservatório de água possui um transdutor de nível com saída analógica de 0 a 10 V.

Se a saída do transdutor indicar 6 V, o número binário fornecido após um conversor A/D (analógico/digital) com resolução de 8 bits conectado à saida do transdutor será:

Provas

Questão presente nas seguintes provas

2329410 Ano: 2022
Disciplina: Direito Sanitário
Banca: FEPESE
Orgão: CASAN-SC

Provas:

Bioquímico
Provas ×

Portaria MS 2.914/2011: Controle e de Vigilância da Qualidade da Água

Segundo a Portaria no 2914/2011 do Ministério da Saúde, é correto afirmar:

A

No sistema de distribuição, o pH da água deve ser mantido na faixa de 4,5 a 7,5.

B

É obrigatória a manutenção de, no mínimo, 2,0 mg/L de cloro residual livre ou 8 mg/L de cloro residual combinado ou de 2,0 mg/L de dióxido de cloro em toda a extensão do sistema de distribuição de água (reservatório e rede).

C

Quando for identificada média geométrica anual maior ou igual a 20 Escherichia coli/100mL deve-se realizar monitoramento de cistos de Giardia spp. e oocistos de Cryptosporidium spp. no(s) ponto(s) de captação de água.

D

As concentrações de ferro e manganês em amostras de água potável não devem ultrapassar 2,4 e 0,4 mg/L, respectivamente.

E

A determinação de bactérias heterotróficas não deve ser realizada como um dos parâmetros para avaliar a integridade do sistema de distribuição (reservatório e rede).
