Questões do Concurso CBTU - FUMARC

A pilha de sacos de cimento não poderá ser constituída de mais de 10 sacos, salvo se o tempo de armazenamento for de apenas 30 dias, caso em que poderá atingir 20 sacos.

B

Lotes de sacos de cimento recebidos em épocas diversas não serão misturados, mas terão de ser colocados separadamente, de maneira a facilitar sua inspeção e seu uso na ordem cronológica de recebimento.

C

O tempo decorrido entre o inicio da mistura do concreto na usina e o fim do lançamento deverá ser adequado, não superando 2 ½ horas, evitando dessa maneira que o concreto inicie sua pega antes do final do lançamento.

D

Quando o cimento é entregue em sacos, estes devem ter impressos de forma bem visível, em cada extremidade, a sigla e a classe correspondente, e no centro, o nome e a marca do fornecedor.

Provas

Questão presente nas seguintes provas

387428 Ano: 2016
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: CBTU

Provas:

Técnico Industrial - Desenhista Projetista
Provas ×

SoftwaresAutoCAD

Hachuras são linhas com o objetivo de representar tipos de materiais em áreas de corte no desenho técnico, sendo que são normatizadas pela NBR-12298 da ABNT. No software AutoCAD, existe a possibilidade de execução de hachuras, através do comando Hatch.

Com referência a este comando, é CORRETO afirmar:

Provas

Questão presente nas seguintes provas

387427 Ano: 2016
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: CBTU

Provas:

Técnico Industrial - Desenhista Projetista
Provas ×

SoftwaresAutoCAD

Com referencia aos comandos do AutoCAD, é INCORRETO afirmar:

A

O comando Divide cria marcas de divisões sobre linhas, polilinhas, arcos, circunferências e elipses.

B

O comando Explode decompõe blocos em seus elementos originais.

C

O comando WBlock grava um bloco de desenho para possibilitar o compartilhamento de uso desse elemento em outros desenhos.

D

O comando XREF manipula inserção de arquivos de referência externa, sendo que, uma vez associado ao desenho, a manipulação desse arquivo não pode ser feita como a de um bloco comum.

Provas

Questão presente nas seguintes provas

387426 Ano: 2016
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: CBTU

Provas:

Técnico Industrial - Desenhista Projetista
Provas ×

NBRsNBR 10068: Folha de Desenho, Leiaute e Dimensões, Padronização

Fazendo referência às normas da ABNT, NBR-10582, que trata da apresentação das folhas para desenho, e também à NBR-10068, que trata do leiaute e dimensões da folha de desenho, é INCORRETO afirmar:

A

A posição da legenda deve ser situada no canto inferior direito, nas folhas posicionadas horizontalmente, e no canto inferior esquerdo, nas folhas posicionadas verticalmente.

B

O espaço para texto é colocado à direita ou na margem inferior do padrão de desenho e deverão ser colocadas informações tais como: lista de material, estado de superfície, local de montagem e número de peças.

C

O formato básico para desenhos técnicos corresponde a um retângulo de área igual a 1 m² e de lados medindo 841 mm x 1189 mm. Desse formato básico, designado por A0 (A zero), deriva-se a série "A".

D

Sendo necessário formato fora dos padrões estabelecidos na norma, recomenda-se a escolha dos formatos de tal maneira que a largura ou o comprimento corresponda ao múltiplo ou submúltiplo do formato padrão.

Provas

Questão presente nas seguintes provas

387425 Ano: 2016
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: CBTU

Provas:

Técnico Industrial - Desenhista Projetista
Provas ×

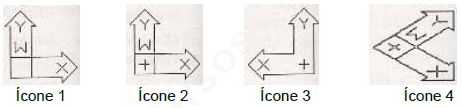

O Auto CAD possui dois sistemas de coordenadas para a localização de pontos na área de desenho da tela: são chamados WCS e UCS, representados por ícones no canto inferior da tela, cuja reprodução de algum deles se encontra abaixo.

Com referência a esses ícones, é INCORRETO afirmar:

A

Ícone 1 – UCS igual ao WCS, sendo que, para mostrar isso, o W aparece no eixo Y.

B

Ícone 2 – O sinal de soma ( + ) na base do ícone indica que este símbolo está posicionado na origem da UCS corrente.

C

Ícone 3 – Significa que o eixo Z da UCS corrente está “saindo” no plano da tela, ou seja, perpendicular ao plano da tela.

D

Ícone 4 – O ícone é mostrado com a mesma inclinação do plano XY da UCS ativa, tomando-se como base o plano de visualização corrente.

Provas

Questão presente nas seguintes provas

387424 Ano: 2016
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: CBTU

Provas:

Técnico Industrial - Desenhista Projetista
Provas ×

SoftwaresAutoCAD

Com referência às opções de Zoom, no menu View do AutoCAD, é INCORRETO afirmar:

A

A opção All mostra tudo o que está desenhado dentro ou fora dos limites. Se houver desenho apenas dentro dos limites, então mostra todo o limite.

B

A opção Extents amplia a totalidade do desenho dentro da tela gráfica sem se importar com os limites.

C

A opção Zoom In aplica um fator de escala de 2.0x.

D

A opção Dynamic amplia o reduz o desenho de acordo com o movimento do mouse, se clicar e direcionar o mouse para a parte inferior da tela, o desenho diminui, se clicar e direcionar o mouse para o alto da tela, o desenho aumenta.

Provas

Questão presente nas seguintes provas

387423 Ano: 2016
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: CBTU

Provas:

Técnico Industrial - Desenhista Projetista
Provas ×

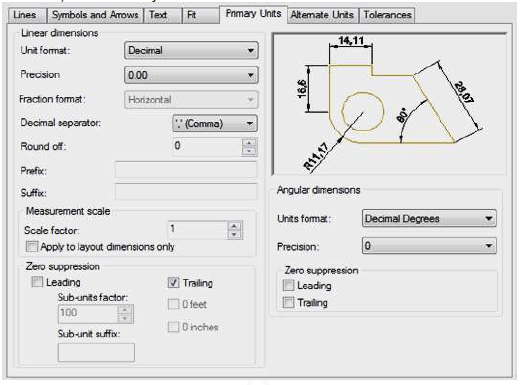

Observe o quadro mostrado abaixo que se encontra no menu Dimension e serve para a configuração dos estilos de cotas. Analise as afirmativas, identificando-as com V ou F, conforme sejam verdadeiras ou falsas.

( ) Em Unit Format podemos escolher o formato de unidade na apresentação das medidas para o sistema decimal. As opções disponíveis são: m, cm, mm.

( ) Se a opção Leading for marcada, suprime os zeros depois do separador decimal, como, por exemplo, de 0.470 para 0.47.

( ) Em Suffix, podemos incluir um sufixo na cota, como, por exemplo, “mm”

( ) Podemos configurar em Angular Dimensions, Units format, os ângulos em graus, minutos e segundos.

A sequência CORRETA, de cima para baixo, é:

Provas

Questão presente nas seguintes provas

385859 Ano: 2016
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: CBTU

Provas:

Técnico Industrial - Desenhista Projetista
Provas ×

SoftwaresAutoCAD

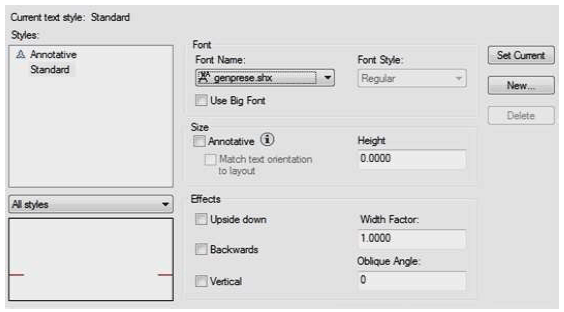

Observe o quadro abaixo Text Style do software AutoCAD e analise as afirmativas, identificando-as com V ou F, conforme sejam verdadeiras ou falsas:

( ) No espaço abaixo da opção Height define-se a altura da fonte.

( ) No espaço abaixo da opção Widt Factor digitamos o número que corresponderá à espessura do traço da fonte.

( ) Se marcarmos a opção Backwards, as letras serão colocadas mais ao fundo em relação aos demais objetos de desenho.

( ) No quadro Font Style, você pode alterar os estilos Negrito, Regular ou Itálico para as fontes do AutoCAD.

A sequência CORRETA, de cima para baixo, é:

Provas

Questão presente nas seguintes provas

385840 Ano: 2016
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: CBTU

Provas:

Técnico Industrial - Desenhista Projetista
Provas ×

Escala

Uma chapa metálica, em tamanho real, mede dois metros e sessenta centímetros (2,60 m) por um metro e setenta centímetros (1,70 m). Quando essa chapa for representada na escala 1:25 terá, respectivamente, qual das medidas abaixo depois de plotada no formato A4 em tamanho real?
