Para fazer um lay out de um galpão com 300 máquinas organizadas em 2 (dois) grupos de 10 (dez) filas com 15 (quinze) máquinas cada um, com a utilização do programa AutoCAD, sendo este desenho executado no menor tempo possível, o grupo de comandos ideal a serem utilizados nessa tarefa é:

Analise os seguintes comandos:

1 – Comando que possibilita desenhar um arco com um determinado raio, tendo por base 2 segmentos de reta, executando, desse modo, uma concordância entre essas duas retas.

2 – Comando que desfaz o último comando executado.

A sequência CORRETA de comandos para executar as essas atividade é:

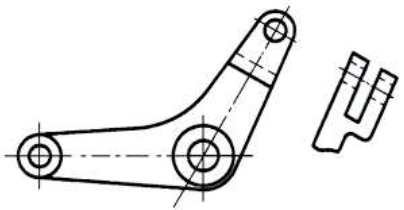

Com referência às projeções para a representação gráfica de peças e demais objetos tridimensionais no plano, principalmente no que se refere à representação de planos inclinados como demonstrada na figura, analise as afirmativas, identificando-as com V ou F, conforme sejam verdadeiras ou falsas:

Utilizam-se cotas para fornecer as distâncias entre dois pontos, linhas ou planos, ou entre alguma combinação entre estes dois elementos. A colocação de cotas é normatizada pela ABNT através da norma NBR-10126. Com base nesta norma, é INCORRETO afirmar:

Em qualquer processo de fabricação, é difícil executar peças com as medidas rigorosamente exatas, porque todo processo está sujeito a imprecisões. Sempre acontecem variações ou desvios das medidas indicadas no projeto. Entretanto, é necessário que peças semelhantes, tomadas ao acaso, sejam intercambiáveis, isto é, possam ser substituídas entre si, sem que haja necessidade de reparos e ajustes. A prática tem demonstrado que as medidas das peças podem variar, para mais ou para menos, dentro de certos limites, sem que isso prejudique a qualidade. Esses desvios aceitáveis nas medidas das peças caracterizam o que chamamos de tolerância dimensional.

Com referencia às tolerâncias utilizadas em desenho técnico, é INCORRETO afirmar:

Ativando no AutoCAD o comando Line no menu Draw, logo em seguida clicando com o botão esquerdo do mouse dando o primeiro ponto na tela gráfica em Model Space e, na sequência, digitando na linha Command as seguintes coordenadas: @20<90 ENTER @60<0 ENTER @20<-90 ENTER @60<180 ENTER ENTER, a figura que você terá desenhado é um

Considerando-se que o comprimento de uma tubulação mede in loco treze metros (13,00 m) e que está representada em um desenho executado no Formato A3 com a medida de dois centímetros e seis milímetros (2,6 cm), medida esta obtida com o uso de uma régua convencional graduada em centímetros e milímetros, a escala em que o projeto foi representado é

O recurso de cortes e seções em projetos faz-se, em geral, quando os objetos a serem representados possuem uma forma interior com partes ocas, ou quando alguns detalhes importantes não ficam totalmente definidos por uma projeção ortogonal.

A respeito dos cortes, é INCORRETO afirmar:

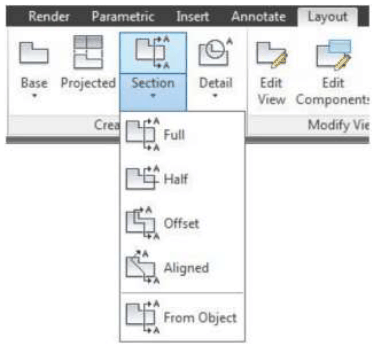

Considerando a figura abaixo extraída de um dos menus do software AutoCAD, é correto afirmar, EXCETO:

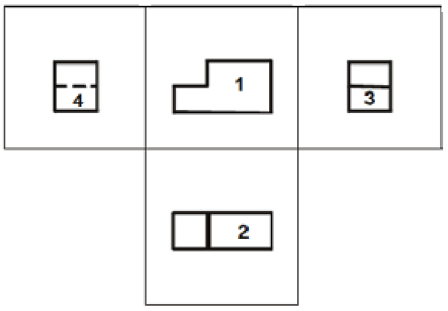

A Norma Brasileira da ABNT NBR-10067 define as representações aplicadas em desenho técnico. Sendo o objeto abaixo representado de acordo com a referida norma no primeiro diedro de projeção, é CORRETO afirmar:
