Foram encontradas 1.456 questões.
Considere que um gerador CC em conexão shunt, com armadura girante e enrolamento de interpólo, opere a plena carga, fornecendo tensão nominal a uma carga puramente resistiva. Considere ainda que o acionamento do eixo do gerador seja feito por um motor síncrono trifásico de 8 pólos, alimentado por uma fonte trifásica equilibrada de 60 Hz. Com relação a essa situação, julgue os itens seguintes.
Da potência ativa que o motor recebe da fonte que o alimenta, uma parcela é convertida em potência mecânica, que aciona os eixos do motor e do gerador. Dessa potência mecânica recebida pelo gerador, uma parcela é convertida em potência elétrica fornecida à carga alimentada pelo gerador. O quociente da potência fornecida à carga pelo gerador pela potência ativa que o motor recebe da fonte que o alimenta é o rendimento do conjunto motor-gerador.
Provas
Considere que um gerador CC em conexão shunt, com armadura girante e enrolamento de interpólo, opere a plena carga, fornecendo tensão nominal a uma carga puramente resistiva. Considere ainda que o acionamento do eixo do gerador seja feito por um motor síncrono trifásico de 8 pólos, alimentado por uma fonte trifásica equilibrada de 60 Hz. Com relação a essa situação, julgue os itens seguintes.
Se a freqüência da fonte que alimenta o motor síncrono aumentar para 66 Hz sem que se faça nenhum ajuste no gerador, este continuará a fornecer tensão nominal à carga, pois o aumento de tensão que resulta do aumento de freqüência é inteiramente compensado pelo aumento da queda de tensão provocado pelo aumento da corrente de armadura.
Provas
Considere que um gerador CC em conexão shunt, com armadura girante e enrolamento de interpólo, opere a plena carga, fornecendo tensão nominal a uma carga puramente resistiva. Considere ainda que o acionamento do eixo do gerador seja feito por um motor síncrono trifásico de 8 pólos, alimentado por uma fonte trifásica equilibrada de 60 Hz. Com relação a essa situação, julgue os itens seguintes.
Se a resistência da carga alimentada pelo gerador duplicar, o gerador passará a solicitar menos potência ao motor síncrono, que passará a girar, em regime permanente, a uma velocidade superior à que girava na situação original.
Provas
Considere que um gerador CC em conexão shunt, com armadura girante e enrolamento de interpólo, opere a plena carga, fornecendo tensão nominal a uma carga puramente resistiva. Considere ainda que o acionamento do eixo do gerador seja feito por um motor síncrono trifásico de 8 pólos, alimentado por uma fonte trifásica equilibrada de 60 Hz. Com relação a essa situação, julgue os itens seguintes.
A informação de que o gerador aciona carga “puramente resistiva” é redundante, pois um gerador CC pode alimentar apenas cargas desse tipo. Sendo assim, bastaria informar que o gerador CC não opera a vazio, ficando subentendido que a carga é puramente resistiva.
Provas
Considere que um gerador CC em conexão shunt, com armadura girante e enrolamento de interpólo, opere a plena carga, fornecendo tensão nominal a uma carga puramente resistiva. Considere ainda que o acionamento do eixo do gerador seja feito por um motor síncrono trifásico de 8 pólos, alimentado por uma fonte trifásica equilibrada de 60 Hz. Com relação a essa situação, julgue os itens seguintes.
A tensão induzida no enrolamento de armadura do gerador é, necessariamente, maior que a tensão aplicada à carga.
Provas
Considere que um gerador CC em conexão shunt, com armadura girante e enrolamento de interpólo, opere a plena carga, fornecendo tensão nominal a uma carga puramente resistiva. Considere ainda que o acionamento do eixo do gerador seja feito por um motor síncrono trifásico de 8 pólos, alimentado por uma fonte trifásica equilibrada de 60 Hz. Com relação a essa situação, julgue os itens seguintes.
O eixo do gerador gira à velocidade de 900 rpm.
Provas

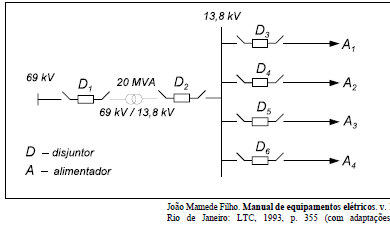

A figura acima mostra o diagrama unifilar de um sistema elétrico para suprir quatro alimentadores em 13,8 kV a partir de um transformador. O lado primário desse transformador apresenta tensão nominal de 69 kV e o secundário, de 13,8 kV. A potência nominal do transformador é igual a 20 MVA e a sua impedância — de natureza puramente reativa — é igual a 10% nas bases nominais de tensão e de potência do equipamento. A potência de curto-circuito trifásica no barramento de 69 kV é igual a 500 MVA. A partir dessas informações, julgue os itens a seguir.
Para quaisquer bases não-nulas de potência e de tensão utilizadas nesse sistema, a relação entre a corrente de base no lado de baixa tensão do transformador e a corrente de base no lado de alta tensão é igual a
Provas
A figura acima mostra o diagrama unifilar de um sistema elétrico para suprir quatro alimentadores em 13,8 kV a partir de um transformador. O lado primário desse transformador apresenta tensão nominal de 69 kV e o secundário, de 13,8 kV. A potência nominal do transformador é igual a 20 MVA e a sua impedância — de natureza puramente reativa — é igual a 10% nas bases nominais de tensão e de potência do equipamento. A potência de curto-circuito trifásica no barramento de 69 kV é igual a 500 MVA. A partir dessas informações, julgue os itens a seguir.
A potência de curto-circuito trifásico no lado de 13,8 kV do transformador é superior a 500 MVA, em razão da presença dos quatro alimentadores.
Provas
A figura acima mostra o diagrama unifilar de um sistema elétrico para suprir quatro alimentadores em 13,8 kV a partir de um transformador. O lado primário desse transformador apresenta tensão nominal de 69 kV e o secundário, de 13,8 kV. A potência nominal do transformador é igual a 20 MVA e a sua impedância — de natureza puramente reativa — é igual a 10% nas bases nominais de tensão e de potência do equipamento. A potência de curto-circuito trifásica no barramento de 69 kV é igual a 500 MVA. A partir dessas informações, julgue os itens a seguir.
Considerando os dados nominais de tensão e de potência do transformador como bases, a corrente de curto-circuito trifásico na barra de 13,8 kV do transformador é superior a 6,5 pu.
Provas

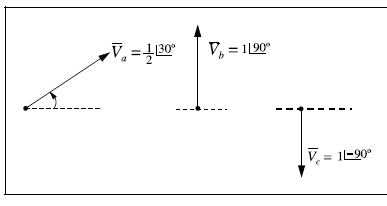

Três fasores que giram à freqüência síncrona de uma rede elétrica, representando as tensões de fase de um sistema trifásico, cuja seqüência de fases é a-b-c, são esquematizados na figura acima. As intensidades, em pu, e as fases, em graus, dos fasores são indicadas na própria figura. Considerando a situação apresentada, julgue os itens subseqüentes.
A seqüência de fases do sistema de seqüência positiva é idêntica à seqüência de fases do sistema trifásico em componentes de fase.
Provas
