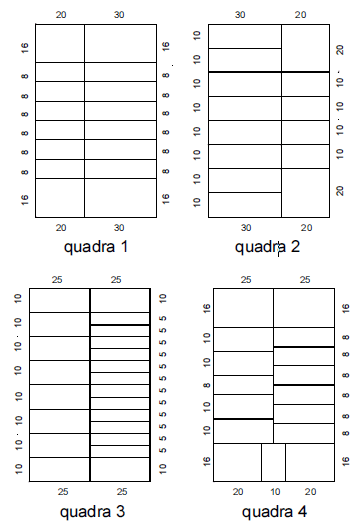

Nos desenhos acima estão expostos 4 esquemas de divisão em lotes de uma quadra destinada à habitação e ao comércio. O objetivo do projeto é permitir o uso misto de forma associada à variedade nas tipologias das edificações. A área do menor lote admitido nas posturas municipais é de 125 metros quadrados, a menor dimensão aceita para um lote é de 5 metros, e a maior dimensão é de 40 metros. A taxa de ocupação máxima para um lote de 5 m × 25 m (o lote mínimo) é de 80%. A cada metro ou fração que seja acrescentado à menor dimensão, considerando essa geometria de referência, a taxa de ocupação cai em 4% ou fração proporcional, até o limite de 50% de taxa de ocupação, não podendo ser menor que esse valor. Por exemplo, para um lote de 10 m × 20 m, a taxa de ocupação é de 60 % (a menor dimensão foi acrescida em 5 metros, não importando se a maior dimensão é inferior aos 25 metros do lote mínimo). Por outro lado, o índice de aproveitamento do lote mínimo é limitado em 0,8 (oito décimos), e a cada metro ou fração que é acrescentado à menor dimensão, o índice de aproveitamento cresce em 0,04 (quatro centésimos) ou fração proporcional, até o limite de um índice de aproveitamento total de 2,0 (duas unidades). Por exemplo, o índice de aproveitamento de um lote de 10 m × 20 m metros é 1,0 (uma unidade). Um critério de viabilidade do projeto é o de que a área a ser construída em um pavimento superior deve ter no mínimo 60 metros quadrados, e isso deve acontecer em pelo menos metade dos lotes de cada quadra.

Com base nessas informações, segundo o critério de viabilidade do projeto,

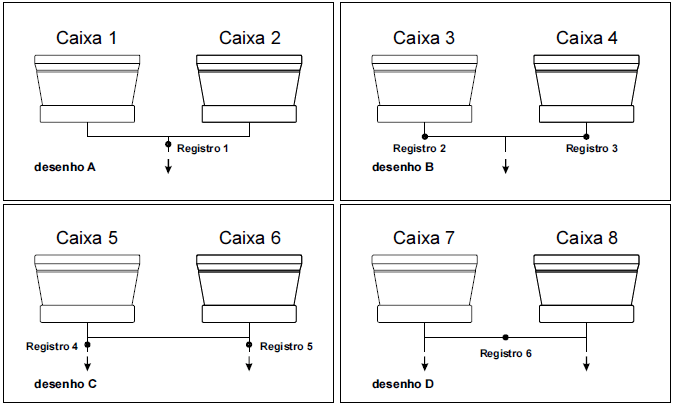

Os desenhos A, B, C e D apresentados acima são quatro esquemas que mostram pares de caixas d’água domiciliares interligadas, de modo a duplicar a capacidade de serviço das instalações hidráulicas de uma residência. Esses desenhos foram feitos a partir do que se observou em quatro obras distintas, que deveriam ser idênticas. Como os desenhos dos projetos de instalações hidráulicas não eram claros o suficiente para orientar a interligação entre as caixas d’água de cada uma das residências, cada instalador encarregado da execução dessa interligação solucionou o problema de uma forma diferente. Considerando essas informações acerca dessas soluções e os desenhos acima, julgue o item a seguir.

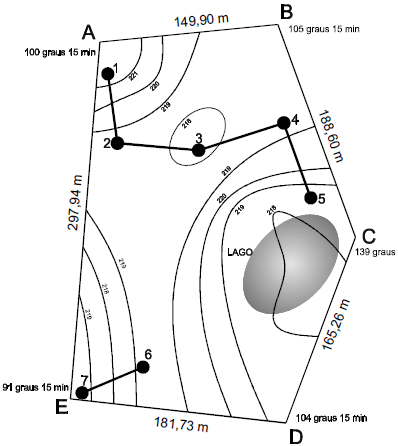

No desenho acima, estão representadas, em uma escala não fornecida, a geometria dos limites de um terreno e as suas curvas de nível. Nessa representação, compreende-se que o terreno tem 5 lados: AB, BC, CD, DE e EA, cada um deles medindo, respectivamente, 149,90 metros; 188,60 metros; 165,26 metros; 181,73 metros e 297,94 metros. Os ângulos internos A, B, C, D, e E desse terreno são, respectivamente, 100 graus e 15 minutos, 105 graus e 15 minutos, 139 graus, 104 graus e 15 minutos e 91 graus e 15 minutos. Também estão representadas as curvas dos níveis de 221 metros, 220 metros, 219 metros e 218 metros. Há a indicação de 7 pontos dentro do terreno, que foram interligados por segmentos de retas: 1-2; 2-3; 3-4; 4-5, e 6-7. Observa-se que, próximo ao vértice C, há um corpo de água, um lago perfeitamente elíptico, na região da curva de nível que indica a cota altimétrica dos 218 metros. Considerando essas informações, julgue o seguinte item.
