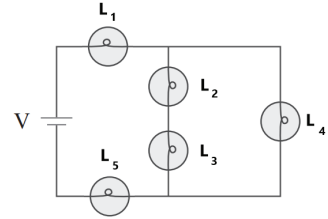

A partir da figura, é correto afirmar que os dois pontos de luz a e b são comandados por meio de

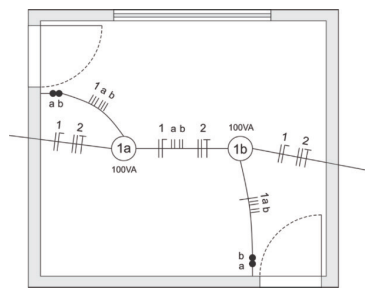

A figura demonstra o croqui da planta baixa para o comando dos pontos de luz pertencentes ao circuito 1 de uma instalação elétrica residencial em baixa tensão.
Acerca das fiações indicadas, é correto afirmar que:

A norma NBR 5410:2004 traz 75 métodos de instalação de linhas elétricas agrupadas em 9 métodos de referência:
A1: condutores isolados em eletroduto de seção circular embutido em parede termicamente isolante;
A2: cabo multipolar em eletroduto de seção circular embutido em parede termicamente isolante;
B1: condutores isolados em eletroduto de seção circular sobre parede de madeira;
B2: cabo multipolar em eletroduto de seção circular sobre parede de madeira;
C: cabos unipolares ou cabo multipolar sobre parede de madeira;
D: cabo multipolar em eletroduto enterrado no solo;
E: cabo multipolar ao ar livre;
F: cabos unipolares justapostos (na horizontal, na vertical ou em trifólio) ao ar livre;
G: cabos unipolares espaçados ao ar livre.
Analise as afirmações a seguir.
I. Os métodos de referência permitem ao projetista determinar a capacidade de condução de corrente dos condutores de acordo com o método de instalação empregado no projeto.
II. Os métodos foram calculados para temperatura ambiente de 30°C (ar), 20°C (solo).
III. O projetista deve aplicar fatores de correção para adequar sua realidade aos métodos listados na norma.
Estão corretas as afirmativas

Para eliminar ruídos, utiliza-se circuitos com capacitores, indutores e resistores. Ao se injetar um sinal de tensão na entrada (V_entrada) de um circuito, deseja-se medir, na saída desse circuito (V_saída), um sinal de tensão alternada de baixa frequência, eliminando os ruídos de alta frequência. Para isso, o circuito mais adequado é:

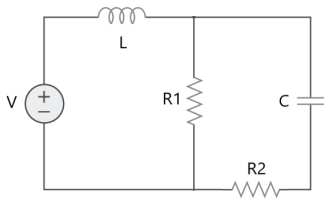

O circuito misto proposto na figura a seguir é submetido a uma tensão contínua (V) de 20V.
Considere que os componentes especificados na figura apresentam: indutância L de 10mH; resistor R1 de 10Ω; resistor R2 de 10Ω; e capacitância C de 20µF.

Ao se medir as correntes em cada componente do circuito após término do transitório, os valores encontrados para IL, IR1, IR2 e IC são, respectivamente:

Deseja-se medir a potência ativa na carga Z2 do circuito paralelo apresentado na figura. Para isso, dispõe-se de um wattímetro, que é composto, basicamente, de uma bobina para medição de corrente (amperímetro) e outra para medição de tensão (voltímetro). Considere os medidores ideais.


O posicionamento correto dos medidores (amperímetro e voltímetro) para a medição de potência em Z2 é representado em:

Considere uma carga com as especificações de potência de 10 kVA, fator de potência 0,8 atrasado e tensão eficaz de 127V e assinale (V) para as alternativas verdadeiras e (F) para as falsas.
( ) A potência ativa dessa carga é de 8 kW. ( ) Essa carga possui característica indutiva. ( ) A corrente eficaz dessa carga é de 8 kA. ( ) A potência reativa dessa carga é nula.
A sequência correta é

Uma fonte de tensão contínua ajustável pode ser modelada por um circuito equivalente de Thévenin, composto por uma fonte interna (Vs) em série com uma resistência (Rs), conforme apresentado na figura a seguir.

Considere que:
I- Essa fonte fornece, na saída, uma tensão máxima (VL) de 30V e corrente (IL) de 3A; II- A carga a ser alimentada por essa fonte possui as especificações de 12W de potência e 10V de tensão.
Sobre esse circuito, é INCORRETO afirmar que:

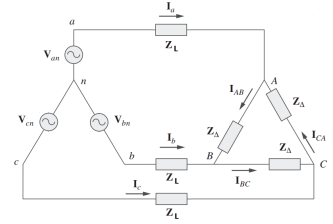

A figura abaixo apresenta um circuito trifásico equilibrado composto por fonte trifásica em estrela (Y), impedância de linha (Z_L ) e carga em triângulo (∆).

Sobre esse circuito, são feitas as afirmações:
I. A tensão eficaz de linha medida na saída da fonte (V_ab) será de 127V quando a tensão eficaz de fase da fonte (V_an) for de 220V.
II. A potência trifásica total na carga em triângulo (∆) é dada por: P_3∅ = √3 I_a V_AB .
III. A corrente de linha (I_a ) é calculada pela relação entre a tensão de fase (V_an) e a impedância por fase: I_a = V_an / (Z_L + Z_∆)
Está(ão) correta(s) a(s) afirmativa(s)
