Embreagens e freios são essencialmente o mesmo dispositivo. Cada um deles provê uma conexão de atrito magnética, hidráulica ou mecânica entre os dois elementos. Se os elementos conectados podem rodar, então é chamada de embreagem. Se um

I. O mesmo dispositivo pode ser utilizado tanto como embreagem quanto como freio, fixando o seu elemento de saída a um eixo que pode rodar ou fixando-o ao chão.

II. A embreagem de anel expansível é usada na maioria das vezes para operação automática. Isso é particularmente útil para acionamentos por motor elétrico em que a máquina acionada alcança velocidade sem choque, durante a partida.

III. Embreagens também permitem que uma carga de alta inércia seja movimentada com um motor elétrico menor que o que seria necessário se esta fosse diretamente conectada.

IV. Uma embreagem pode ser utilizada como um dispositivo de desconexão em caso de emergência, pois separa o eixo do motor quando do emperramento de uma máquina.

V. A embreagem centrífuga é utilizada com frequência em maquinaria têxtil, escavadoras e máquinas-ferramentas em que a embreagem pode ser colocada dentro da polia motora.

É CORRETO o que se afirma em:

O especialista em projeto de mancais de rolamento confronta-se com o problema de projetar um grupo de elementos que compõe um mancal de rolamento e estes elementos devem ser dimensionados para caber em um espaço cujas dimensões são especificadas e eles devem ser projetados para receber uma carga que possui certas características. Podemos citar alguns:

Tipos de mancais de rolamento

1 – Mancais de esfera de fileira única

2 – Mancais de rolos retos

3 – Mancais de rolo esférico

4 – Mancais de agulha

5 – Mancais de rolos cônicos

Características dos mancais:

( ) Combinam as vantagens de mancais de esfera e de rolos, uma vez que podem aceitar tantas cargas radiais ou axiais ou qualquer combinação das duas.

( ) É útil onde cargas pesadas e desalinhamento ocorrem. Os elementos possuem a vantagem de aumentar suas áreas de contato à medida que a carga é intensificada.

( ) Carregam uma carga radial maior que mancais de esferas do mesmo tamanho por causa da maior área de contato.

( ) Suportam uma pequena quantidade de desalinhamento de eixo causado por deflexão, porém quando esta é severa, mancais autoalinhantes podem ser utilizados.

( ) São muito úteis quando o espaço radial é limitado. Possuem uma capacidade de carga alta quando separadores são utilizados, porém podem ser encontrados sem separadores.

Assinale a alternativa que relaciona CORRETAMENTE o tipo de mancal com suas características:

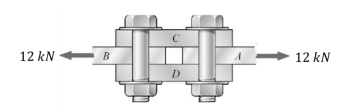

Na figura a seguir, está representado um parafuso com diâmetro de 20 \( m \)\( m \), fabricado em aço carbono solicitado por carga de 12 \( k \)\( N \). Qual é a tensão de cisalhamento desenvolvido no parafuso devido à carga aplicada?

(BEER,Mecânica dos materias, adaptado)

Assinale a alternativa CORRETA:

Conforme artigo 49 da Resolução Normativa ANEEL, nº1000, o consumidor, com fundamento no Decreto nº 7.520, de 8 de julho de 2011, tem direito à instalação gratuita do padrão de entrada, do ramal de conexão e das instalações internas da unidade consumidora, desde que pertença a um dos seguintes grupos:

I. escolas públicas e postos de saúde localizados no meio rural;

II. domicílios rurais com ligações bifásicas ou trifásicas, destinados a famílias de baixa renda e que estejam inscritas no Cadastro Único para Programas Sociais do Governo Federal – CadÚnico;

III. família rural com renda familiar mensal no CadÚnico ser menor ou igual a meio salário-mínimo por pessoa.

É CORRETO o que se afirma em:

O ciclo _______ é o ciclo ideal dos motores alternativos de ignição por _________. Neste ciclo, os dois processos de transferência de calor – transferência para o fluido de trabalho e transferência por rejeição de calor - ocorrem a _________ constante. O ciclo _______ é o ciclo ideal dos motores alternativos de ignição por __________. Neste ciclo, a quantidade de calor transferida para o fluido de trabalho acontece a __________ constante e a rejeição de calor a _________ constante.

As palavras que completam CORRETAMENTE essas lacunas são:

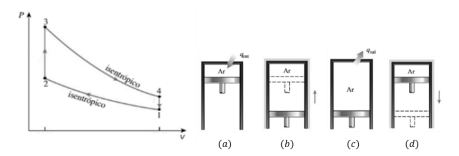

Uma análise termodinâmica dos ciclos de motores alternativos por centelha de quatro ou dois tempos reais não é tarefa fácil. Entretanto, a análise pode ser bastante simplificada se as hipóteses do padrão a ar forem utilizadas. O ciclo resultante, que mantém características muito similares às condições de operação reais, é o ciclo Otto ideal, que consiste em quatro processos internamente reversíveis. Associe os quatro processos internamente reversíveis do ciclo de OTTO, com as respectivas imagens da Figura abaixo

( ) Processo 1-2

( ) Processo 2-3

( ) Processo 3-4

( ) Processo 4-1

ÇENGEL, Termodinâmica, adaptado)

Assinale a alternativa que traz a sequência CORRETA, de cima para baixo, do processo termodinâmico do ciclo Otto ideal:

A comercialização de energia elétrica no Brasil pode ocorrer em dois ambientes: ACL (Ambiente de Contratação Livre) e ACR (Ambiente de Contratação Regulada). No caso do ACL, o preço de referência é o PLD (Preço de Liquidação das Diferenças), o qual é calculado pela CCEE, com base no Custo Marginal de Operação. Atualmente, este cálculo é feito:

O ERAC – Esquema Regional de Alívio de Carga por Subfrequência, é um sistema especial de proteção, gerenciado pelo ONS (Operador Nacional do Sistema), que possui o objetivo de reestabelecer o equilíbrio entre a carga e a geração do sistema após a ocorrência de contingências severas, quando um grande bloco de geração é desconectado. O ERAC atua por meio de relés de taxa de variação de frequência no tempo (Δf/Δt) em uma janela de frequência e/ou por meio de relés de frequência absoluta, que atuam desligando automaticamente as cargas previamente estabelecidas, sempre que forem atingidos os valores pré-definidos de taxa de frequência, frequência absoluta e, caso exista, temporização. Qual é a frequência absoluta de referência para atuação do ERAC na região Sul?

Com a reestruturação do setor elétrico brasileiro, ocorrida na década de 1990, a indústria de energia elétrica do Brasil foi desverticalizada, e algumas funções básicas tiveram que ser reorganizadas, como foi o caso da programação da operação do Sistema Interligado Nacional e o despacho de energia. No caso do Brasil, o modelo de despacho adotado foi:

O conjunto de instalações de transmissão de energia elétrica do Sistema Interligado Nacional é chamado de Rede Básica, a qual inclui linhas de transmissão, subestações e demais equipamentos associados de tensão igual ou superior a 230 kV. O Operador Nacional do Sistema Elétrico (ONS) define os requisitos mínimos para subestações e seus equipamentos da rede básica. No caso de arranjos de barramentos para subestações com isolamento a ar de tensão igual ou superior a 345 kV, a condição básica dos arranjos, segundo o ONS, é:
