Em uma determinada instalação, para fazer os dimensionamentos e estimar o consumo de energia da unidade consumidora, deve ser realizado o levantamento de carga, tanto na elaboração do projeto, como para cargas já instaladas.

Analise as afirmativas abaixo:

1. Para unidades residenciais, a previsão de potência de iluminação é feita através da estimativa de potência em função da área do ambiente, conforme a NBR-5410.

2. A tomada de uso geral tem potência prevista em função da potência do equipamento que será alimentado na tomada.

3. A tomada de uso específico deve ser utilizada para equipamentos que solicitam corrente superior ou igual a 10A e a potência da carga deve ser prevista conforme a potência do equipamento a ser ligado na tomada.

4. Para dimensionar a entrada de energia de uma unidade consumidora deve ser considerada somente a potência instalada, não sendo necessária a determinação da demanda da instalação.

Assinale a alternativa que indica todas as afirmativas corretas.

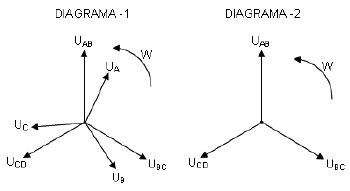

Considere os diagramas fasoriais a seguir.

Considerar os módulos das tensões U_AB = U_BC = U_CD e U_A = U_B = U_C

Analise as afirmativas abaixo:

1. O diagrama 1 pode representar os fasores das tensões sobre uma carga trifásica desbalanceada ligada em estrela, alimentada a quatro condutores (3F+N), e o diagrama 2 pode representar as tensões sobre uma carga desbalanceada ligada em estrela.

2. O diagrama 1 pode representar os fasores das tensões sobre uma carga trifásica desbalanceada ligada em estrela, alimentada a quatro condutores (3F+N), e o diagrama 2 pode representar as tensões sobre uma carga balanceada ligada em estrela.

3. O diagrama 1 pode representar os fasores das tensões sobre uma carga trifásica desbalanceada ligada em triângulo, alimentada a três condutores (3F), e o diagrama 2 pode representar as tensões sobre uma carga balanceada ligada em estrela.

4. O diagrama 1 pode representar os fasores das tensões sobre uma carga trifásica balanceada ligada em estrela, alimentada a três condutores (3F), e o diagrama 2 pode representar as tensões sobre uma carga desbalanceada ligada em triângulo.

Assinale a alternativa que indica todas as afirmativas corretas.

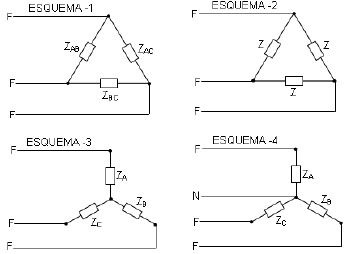

Dados os esquemas de cargas trifásicas.

Analise as afirmativas abaixo:

1. Para medir a potência trifásica das cargas do esquema 1 e esquema 2 e esquema 3 pode ser utilizado o wattímetro trifásico de dois elementos de medidas ou método de dois wattímetros monofásicos.

2. O método de medida de potência trifásica utilizando dois wattímetros monofásicos ou wattímetro trifásico de dois elementos de medidas pode ser utilizado no esquema 2 e no esquema 4.

3. Só é possível utilizar o wattímetro trifásico de dois elementos de medidas para medir a potência da carga do esquema 4.

4. Para a carga do esquema 3, pode ser utilizado o wattímetro trifásico de um elemento de medida para medir a potência total da carga.

Assinale a alternativa que indica todas as afirmativas corretas.

Para fazer a medição de (kW) potência ativa, (kWh) energia ativa e (kVArh) energia reativa através de medidor eletrônico com medição indireta a partir da rede de distribuição primária com potência demandada superior a 500 kW, além do medidor devem ser instalados outros equipamentos.

Assinale a alternativa correta em relação ao exposto.

Assinale a alternativa correta.

Dados os esquemas de aterramento abaixo:

Com base nesses esquemas, analise as afirmativas abaixo:

1. O esquema 2 é TN-C e possibilita a instalação do dispositivo diferencial residual e está em conformidade com a NBR-5410/2004.

2. O esquema 1 é TN-S e possibilita a instalação do dispositivo diferencial residual e está em conformidade com a NBR-5410/2004.

3. O esquema 3 é T-T e possibilita a instalação do dispositivo diferencial residual e está em conformidade com a NBR-5410/2004

.
4. Todos os esquemas estão em conformidade com a NBR-5410/2004 e todos possibilitam a instalação de dispositivo diferencial residual.

Assinale a alternativa que indica todas as afirmativas corretas.

Relacione abaixo os termos ou equipamentos com suas finalidades nas instalações elétricas.

Coluna 1 Termos ou equipamentos

1. Ligação provisória
2. Caixa de inspeção
3. Entrada de serviço
4. Mufla
5. Megômetro

Coluna 2 Finalidades nas instalações elétricas

( ) Caixa destinada à inspeção e medição da malha de aterramento.
( ) Ligação realizada para atendimento de canteiros de obras.
( ) Dispositivo utilizado para realização de emendas de condutores nas entradas a partir da rede de distribuição primária.
( ) É utilizado para medir resistência de isolamento de materiais isolantes.
( ) Materiais e equipamentos para realizar a ligação de uma unidade consumidora desde o poste da Celesc até o medidor.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Dado o esquema de ligação abaixo, identificar os comandos das lâmpadas.

Analise as afirmativas abaixo:

1.A lâmpada 3 pode ser comandada pelos interruptores X e Y porque eles estão em paralelo.

2. A lâmpada 1 pode ser comandada pelos interruptores X e L porque eles estão em paralelo e a lâmpada 2 pode ser comandada pelos interruptores K e Y.

3. A lâmpada 1 pode ser comandada pelos interruptores X e L , a lâmpada 2 é controlada pelo interruptor K e a lâmpada 3 é comandada pelo interruptor Y.

4. A lâmpada 1 pode ser comandada de dois pontos diferentes, enquanto as lâmpadas 2 e 3 só podem ser comandadas de pontos individuais.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a alternativa correta.

Analise as afirmativas abaixo:

1. Os inversores de frequência que são alimentado em corrente continua e alimentam uma carga de corrente alternada são chamados inversores CC/CA.

2. O inversor de frequência limita o valor da corrente de partida, mantendo o torque do motor.

3. O Soft starter controla a corrente de partida sem diminuir o torque do motor.

4. O inversor de frequência controla a velocidade de partida do motor, porém o torque do motor é reduzido a 60% do valor nominal.

Assinale a alternativa que indica todas as afirmativas corretas.
