Dois condutores de mesmo comprimento, e colocados em paralelo separados a uma distância de 20 centímetros são percorridos por correntes elétricas de mesmo sentido.

Sendo a corrente que circula em um condutor o dobro da corrente do outro, a força de interação entre os condutores é:

Um chuveiro elétrico de 4620 watts é alimentado por uma rede monofásica com tensão nominal de 220 volts.

A tabela abaixo já leva em consideração a maneira de instalar, o número de circuitos agrupados e a temperatura ambiente.

Dimensione os condutores e a proteção pelo critério de capacidade de corrente.

Assinale a alternativa que identifica, respectivamente, a seção do condutor que deve ser utilizado e a corrente nominal do disjuntor para proteção do circuito.

A tensão nos terminais de uma fonte é 12 volts quando está sem carga. Quando uma carga com resistência de 2 Ω é instalada nos terminais da fonte, a tesnão passa a ser 10 volts.

Determine o valor da resistência interna da fonte e a potência fornecida à carga.

A ocorrência do choque elétrico é a passagem da corrente elétrica pelo corpo humano, e dependendo da intensidade e da duração do choque, a pessoa pode sentir, desde uma pequena contração muscular até paradas cardíaca, respiratória e até queimaduras muito graves.

Analise as afirmativas abaixo em relação ao assunto:

1. A fibrilação ventricular do coração devido ao choque elétrico faz com que as fibras do coração fiquem tremulando desordenadamente e não fazem o sangue circular.

2. A única forma de prevenir a ocorrência de choque elétrico é através da isolação do equipamento.

3. Quando ocorre uma falha de isolação, se o equipamento estiver aterrado e uma pessoa fizer contato com a carcaça do equipamento, a pessoa não sofrerá choque porque a corrente de falta flui pelo aterramento.

4. A instalação do dispositivo diferencial residual nas instalações elétricas secciona o circuito automaticamente, evitando que a pessoa receba o choque elétrico.

Assinale a alternativa que indica todas as afirmativas corretas.

Dado o esquema de ligação dos instrumentos.

Analise as afirmativas abaixo:

1. A ligação do instrumento 1 pode ser utilizada para medir a corrente do circuito e a ligação do instrumento 3 pode ser utilizada para medir a potência da carga.

2. A ligação do instrumento 2 pode ser utilizada para medir o fator de potência do circuito e a ligação do instrumento 5 pode ser utilizada para medir a frequência da rede.

3. A ligação do instrumento 1 pode ser utilizada para medir a frequência da rede e a ligação do instrumento 5 pode ser utilizada para medir a tensão sobre a carga.

4. As ligações dos instrumentos 1 e 2 podem ser utilizadas para medir a frequência da rede e a ligação do instrumento 4 pode ser utilizada para medir a tensão sobre a carga.

Assinale a alternativa que indica todas as afirmativas corretas.

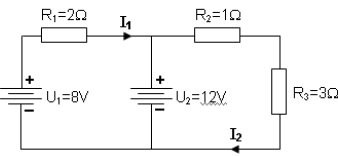

Dado o circuito a seguir:

Determine a intensidade de correntes que circulam pelos resistores R₁ e R₃.

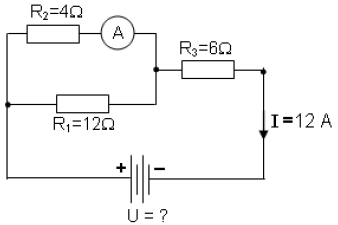

Dado o circuito a seguir:

Determine a resistência equivalente, a corrente lida no amperímetro e a tensão da fonte.

Para realizar a proteção de uma edificação contra descargas atmosféricas, deve ser instalado o sistema de proteção contra descargas atmosféricas (SPDA), para-raios.

Assinale a alternativa correta em relação ao assunto.

Um resistor com resistência elétrica de 10 Ω (ohm) está ligado a uma fonte e dissipa uma potência de 100 watts. Se for associada em série outra resistência e a corrente for reduzida à metade, qual o valor da resistência adicionada?

Um resistor associado a uma fonte de 120 volts dissipa uma potência 100 watts. Determine a corrente o valor da resistência do circuito.
