Segundo a Norma Reguladora NR10, quando se trata da segurança em instalações elétricas desenergizadas, somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os procedimentos apropriados, obedecida uma sequência adequada de realização dos procedimentos.

A lista dos procedimentos a serem realizados é:

1. Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos.

2. Instalação da sinalização de impedimento de reenergização.

3. Impedimento de reenergização.

4. Proteção dos elementos energizados existentes na zona controlada.

5. Seccionamento. 6. Constatação da ausência de tensão.

A sequência correta dos procedimentos, conforme a NR10, é:

Uma força aplicada no espaço possui as componentes F_x = 220 N, F_y = 140 N e F_z = 80 N, sendo aplicada num ponto definido pelas coordenadas x = 0,4 m, y = 0,8 m e z = 1,2 m.

O momento resultante (M_o ) dessa força com relação à origem do sistema de coordenadas é dado por:

Assinale a alternativa correta a respeito da propriedade de resiliência de um material de engenharia.

Assinale a alternativa correta a respeito dos critérios utilizados na seleção de materiais de engenharia.

Analise as afirmativas abaixo a respeito das medidas apropriadas para aumentar a eficiência de uma máquina que opera de acordo com o ciclo de Rankine:

1. Deve-se procurar aumentar a pressão no condensador.

2. Deve-se procurar aumentar a temperatura média na qual o calor é transferido para o fluido de trabalho na caldeira ou diminuir a temperatura na qual o calor é rejeitado do fluido de trabalho no condensador.

3. Deve-se procurar superaquecer o vapor a temperaturas mais altas.

4. Deve-se procurar diminuir a pressão na caldeira.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a alternativa correta a respeito das turbinas hidráulicas tipo Pelton.

De acordo com a classificação das máquinas de fluxo, a máquina que é considerada uma turbomáquina hidráulica operatriz é:

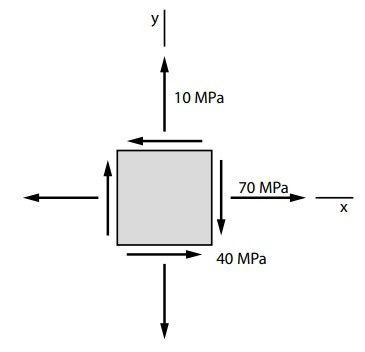

Considere o estado plano de tensão apresentado no diagrama abaixo:

Assinale a alternativa que indica, respectivamente, a tensão normal máxima, a tensão normal mínima e a tensão máxima de cisalhamento no plano de tensão apresentado.

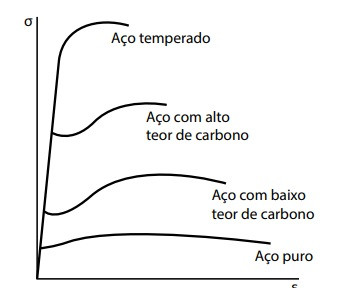

Considere o diagrama de tensão-deformação específica apresentado abaixo para quatro tipos diferentes de aço.

Diagrama de Tensão-deformação específica para quatro tipos diferentes de aço (Beer & Johnston, 2006)

Com base no comportamento apresentado por cada material no diagrama, examine as afirmativas abaixo:

1. A capacidade apresentada pelo aço temperado de resistir a deformações dentro da região linear é maior do que a do aço com alto teor de carbono.

2. Se uma mesma estrutura possuindo as mesmas dimensões for construída com o Aço temperado ou com o Aço puro, ambos com comportamento conforme o diagrama apresentado, essa estrutura terá sua característica de rigidez permanecendo inalterada.

3. Os quatro tipos de aço apresentam grandes variações de resistência ao escoamento, limite de resistência, mas uma mesma deformação específica final.

4. Os quatro tipos de aço possuem o mesmo módulo de elasticidade.

Assinale a alternativa que indica todas as afirmativas corretas.
