Considere que você é um dos operadores do ONS (Operador Nacional do Sistema Elétrico). Após uma perturbação no Sistema Interligado Nacional (SIN), o sistema de supervisão indica que a frequência elétrica estabilizou-se em 59,6 Hz. O Controle Automático de Geração (CAG) encontra-se desligado.

Em relação às medidas corretivas que devem ser adotadas para restabelecimento da frequência ao seu valor nominal (60 Hz), assinale a alternativa correta.

Analise as afirmativas abaixo relativas ao controle de tensão em sistemas de potência.

1. Constituem recursos de controle de tensão os bancos de capacitores e reatores manobráveis; a manobra de conexão de reatores em derivação é feita em períodos de carga mais elevada, visando a elevação do perfil de tensão na rede.

2. O controle adequado do perfil de tensão mantém as tensões nos terminais dos equipamentos dentro de faixas aceitáveis e preserva as margens de estabilidade, resultando em uma melhor utilização do sistema de transmissão.

3. O ajuste da excitação dos geradores síncronos constitui um dos importantes recursos para o controle de tensão da rede elétrica; a elevação da corrente de campo dos geradores síncronos contribui para a redução das tensões da rede.

4. Os compensadores estáticos de reativos utilizam chaves semicondutoras de potência; permitem injetar ou absorver potência reativa, contribuindo para o controle das tensões da rede.

Assinale a alternativa que indica todas as afirmativas corretas.

Analise as afirmativas abaixo relativas à integração de fontes não convencionais de energia aos sistemas de potência.

1. A conexão das fontes de geração solar fotovoltaica aos sistemas de potência é feita por meio de conversores eletrônicos de potência. Esses conversores podem agregar recursos que incluem o controle da tensão e da potência reativa injetada na rede elétrica.

2. A baixa intermitência da geração eólica ao longo da jornada diária é uma de suas vantagens em relação às fontes de geração convencionais. Essa característica da geração eólica vem contribuindo para a expansão dessa fonte de energia no Brasil e no mundo.

3. Nos aerogeradores que funcionam com velocidade variável é possível ajustar a velocidade de suas turbinas às condições de vento, resultando em maior eficiência energética no processo de geração de energia.

4. A implantação de sistemas de geração fotovoltaica em consumidores residenciais vem experimentando grande crescimento no Brasil. Após a instalação desses sistemas, o mais frequente é que os consumidores passem a operar desconectados da concessionária de distribuição.

Assinale a alternativa que indica todas as afirmativas corretas.

Analise as afirmativas abaixo acerca da aplicação do conceito de valor por unidade em sistemas elétricos de potência trifásicos.

1. Uma quantidade no sistema por unidade é definida como a razão entre o valor real da grandeza e o valor base da mesma grandeza.

2. A corrente base em um componente pode ser calculada como a razão direta entre a potência base trifásica e a tensão base de linha do componente.

3. A impedância base em uma barra do sistema pode ser calculada a partir da razão direta entre valor da tensão base de linha da barra ao quadrado e a potência base trifásica.

Assinale a alternativa que indica todas as afirmativas corretas.

Analise as afirmativas abaixo sobre o monitoramento de sistemas elétricos a partir de sincrofasores.

1. O monitoramento de sincrofasores depende da instalação de unidades de medição fasorial, destinados à medição sincronizada de fasores de tensão e/ou corrente.

2. A medição de sincrofasores permite o monitoramento da dinâmica da frequência elétrica do Sistema Interligado Nacional, mesmo tendo em conta apenas medidas realizadas em baixa tensão.

3. A arquitetura dos sistemas de monitoramento de sincrofasores geralmente emprega a utilização de um concentrador de dados fasoriais, responsável por receber e gerenciar fluxos de dados em tempo real enviados por unidades de medição de sincrofasores e/ou outros concentradores.

Assinale a alternativa que indica todas as afirmativas corretas.

A segurança em instalações energizadas é assunto tratado na NR 10, a qual estabelece os requisitos e as condições para a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade.

Analise as afirmativas abaixo acerca desse assunto.

1. Os serviços em instalações energizadas, ou em suas proximidades, devem ser suspensos de imediato na iminência de ocorrência que possa colocar os trabalhadores em perigo.

2. Sempre que inovações tecnológicas forem implementadas, ou para a entrada em operação de novas instalações ou equipamentos elétricos, devem ser previamente elaboradas análises de risco.

3. O responsável pela execução de serviços deve suspender as atividades quando verificar situação ou condição de risco não prevista, cuja eliminação ou neutralização imediata não seja possível.

Assinale a alternativa que indica todas as afirmativas corretas.

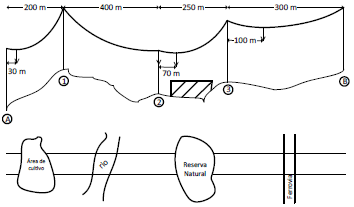

Uma linha de transmissão possui as seguintes características: resistência série desprezível, reatância série de 0,529 ?/km, susceptância shunt de 3,7807 ?S/km, comprimento 100 km, tensão nominal de 230 kV. Essa linha conecta um barramento de geração a um barramento de carga. O barramento de carga se encontra em vazio, ou seja, toda a carga desse barramento se encontra desligada. A tensão de linha no barramento de geração é de 230 kV.

Assinale a alternativa correspondente ao valor mais próximo da magnitude da tensão (em pu) do barramento de carga, considerando a base de 100 MVA e 230 kV.

Elos fusíveis podem ser classificados em função de suas características tempo × corrente.

Analise as afirmativas abaixo acerca da classificação de elos fusíveis.

1. Os elos tipo H são elos de alto surto e são geralmente utilizados em proteção de transformadores de distribuição.

2. Os elos tipo K apresentam tempo de atuação rápido, sendo utilizados geralmente na proteção de ramais de alimentadores de distribuição ou mesmo em trechos finais de alimentadores.

3. Os elos tipo T apresentam tempo de atuação lento e também podem ser utilizados na proteção de alimentadores de distribuição.

Assinale a alternativa que indica todas as afirmativas corretas.
