Considere que você é um dos operadores do ONS (Operador Nacional do Sistema Elétrico). Após uma perturbação no Sistema Interligado Nacional (SIN), o sistema de supervisão indica que a frequência elétrica estabilizou-se em 60,4 Hz. O Controle Automático de Geração (CAG) encontra-se desligado.

Em relação às medidas corretivas que devem ser adotadas para restabelecimento da frequência ao seu valor nominal (60 Hz), assinale a alternativa correta.

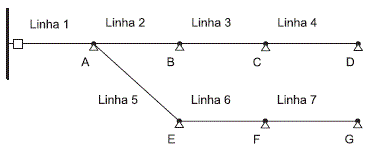

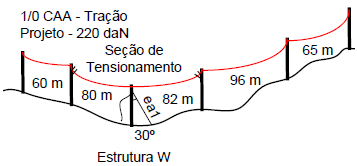

Observe o diagrama abaixo de um alimentador de distribuição protegido unicamente por um disjuntor de proteção.

O alimentador atende a 7 pontos de entrega através de 7 linhas de distribuição. Cada linha de distribuição possui taxa de falha, relacionada à ocorrência de interrupções permanentes, de 0,1 ocorrências/ano. Demais componentes podem ser considerados 100% confiáveis. Limites de capacidade podem ser desconsiderados.

Assinale a alternativa que correspondente ao valor de taxa de falha no ponto de entrega G.

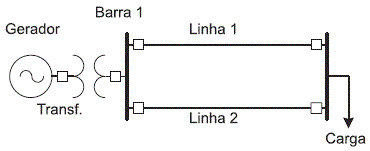

Um gerador alimenta uma carga a partir de um transformador conectado em série com duas linhas de transmissão, conforme mostrado na figura abaixo.

A probabilidade de falha de cada linha de transmissão é de 10%. As probabilidades de falha do gerador e do transformador são de 10% e 5%, respectivamente. Os demais elementos do sistema são considerados 100% confiáveis. Limites de capacidade podem ser desconsiderados.

Assinale a alternativa com valor que mais se aproxima da probabilidade de falha no ponto de entrega de energia à carga.

Considere uma fonte trifásica equilibrada de 480 V conectada em Y aterrado. Essa fonte supre uma carga trifásica equilibrada, conectada em Y aterrado, que consome 30 kVA a um fator de potência de 0,6 adiantado.

Assinale a alternativa que indica o valor da magnitude da corrente que fluiria num condutor de impedância desprezível conectando o neutro da carga ao neutro da fonte.

As barras de um sistema de potência podem ser classificadas de acordo com as tipologias PV, PQ e V?.

Tendo em conta essa classificação, analise as afirmativas abaixo sobre a solução do problema de fluxo de potência via métodos iterativos.

1. A classificação V? deve ser utilizada em barras de carga, nas quais as potências ativas e reativas injetadas na rede podem ser consideradas como conhecidas.

2. A conversão de barra PQ para PV deve acontecer no processo iterativo para impedir que a solução do problema viole limites de potência reativa.

3. O método de Newton-Raphson é conhecido como sendo um método eficiente para a solução do problema.

Assinale a alternativa que indica todas as afirmativas corretas.

Sobre a nomenclatura de funções de proteção e manobra elaborada pela ANSI (American National Standards Institute), assinale a alternativa correta.
