As barras de um sistema de potência podem ser classificadas em PV, PQ e V?.

Analise as afirmativas abaixo acerca do problema de fluxo de potência e sua solução pelo método de Newton-Raphson.

1. É possível a obtenção da solução do problema de fluxo de potência sem a modelagem de barras PV.

2. A conversão de barra PV para PQ deve acontecer no processo iterativo para impedir que a solução do problema viole limites de potência ativa.

3. A modelagem de uma barra V? tem a finalidade de completar o balanço total de potência do sistema e atribuir uma referência angular ao problema.

Assinale a alternativa que indica todas as afirmativas corretas.

Uma carga trifásica equilibrada, conectada em Y aterrado, consome 15 kVA a um fator de potência de 0,8 atrasado. Essa carga é suprida por uma fonte trifásica equilibrada de 480 V conectada em Y aterrado.

Qual o valor da magnitude da corrente que fluiria num condutor de impedância desprezível conectando o neutro da carga ao neutro da fonte?

Analise as afirmativas abaixo sobre o controle de sistemas de potência.

1. O controle primário de frequência é realizado pelas unidades geradoras participantes do controle automático de geração (CAG), destinado a restabelecer a frequência do sistema ao seu valor programado e manter e/ou restabelecer os intercâmbios de potência ativa aos valores programados.

2. O controle secundário de frequência é realizado por meio de reguladores automáticos de velocidade das unidades geradoras, objetivando limitar a variação da frequência quando da ocorrência de desequilíbrio entre a carga e a geração.

3. O controle de tensão engloba o conjunto de ações para a manutenção dos níveis de tensão do sistema, geralmente objetivando o atendimento de requisitos de qualidade.

Assinale a alternativa que indica todas as afirmativas corretas.

Acerca da nomenclatura de funções de proteção e manobra elaborada pela ANSI (American National Standards Institute), assinale a alternativa correta.

Um transformador monofásico de 5MVA de relação de transformação 8 kV : 80 kV foi submetido a ensaios de curto-circuito e circuito aberto. Para o ensaio de circuito aberto, uma tensão de 8 kV é aplicada no enrolamento de baixa tensão, resultando em uma corrente de 16,5 A e uma potência ativa de 27 kW.

A seguir, o enrolamento de baixa tensão é colocado em curto-circuito e uma tensão de 3,4 kV é aplicada ao enrolamento de alta tensão, resultando em uma corrente de 62,5 A e uma potência ativa de 31 kW.

Qual o fator de potência deste transformador quando este for alimentado pelo lado de baixa tensão, em tensão nominal e estiver operando em vazio?

Um dos primeiros geradores de corrente alternada comerciais do século XIX tinha rotação nominal de 400 rpm e possuía 16 polos.

Na condição de operação em rotação nominal, qual a frequência da tensão produzida pelo gerador?

A NBR5410 prevê a utilização de condutores de alumínio em instalações industriais; entretanto, há certas condições que devem ser satisfeitas.

Analise as afirmativas abaixo em relação à utilização de condutores de alumínio em uma instalação industrial:

1. A seção nominal dos condutores de alumínio deve ser igual ou superior a 4 mm2.

2. A instalação deve ser alimentada diretamente por subestação de transformação ou transformador, a partir de uma rede de alta tensão, ou possua fonte própria.

3. A instalação e manutenção devem ser feitas somente por pessoas qualificadas.

4. Em condutores de alumínio somente são admitidas emendas por meio de conectores por compressão ou solda adequada.

5. Não é permitida a conexão entre condutores de cobre e de alumínio.

Assinale a alternativa que indica todas as afirmativas corretas.

Os núcleos de transformadores são projetados para possuírem o mínimo de perdas elétricas e magnéticas possível. Para tanto, os núcleos dos transformadores devem possuir:

Núcleo com resistência elétrica e relutância magnética.

Assinale a alternativa que completa correta e sequencialmente as lacunas do texto.

Analise as afirmativas abaixo relativas ao controle de tensão em sistemas de potência.

1. Constituem recursos de controle de tensão os bancos de capacitores e reatores manobráveis; a manobra de conexão de bancos de capacitores em derivação é feita em períodos de carga mais elevada, visando a elevação do perfil de tensão na rede.

2. O ajuste da excitação dos geradores síncronos constitui um dos importantes recursos para o controle de tensão da rede elétrica; a redução da corrente de campo dos geradores síncronos contribui para a elevação do perfil de tensão.

3. Os compensadores estáticos de reativos utilizam chaves semicondutoras de potência e permitem realizar o controle das tensões da rede elétrica; são projetados para operar gerando potência reativa, não sendo possível absorver potência reativa da rede.

4. O controle adequado do perfil de tensão mantém as tensões nos terminais dos equipamentos dentro de faixas aceitáveis e preserva as margens de estabilidade, resultando em uma melhor utilização do sistema de transmissão.

Assinale a alternativa que indica todas as afirmativas corretas.

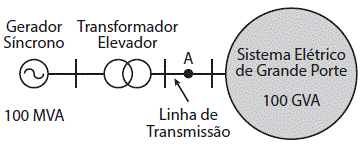

A figura abaixo apresenta, de forma esquemática, um gerador síncrono conectado a um sistema elétrico de grande porte por meio de um transformador elevador e de uma linha de transmissão, em configuração radial.

A potência nominal do gerador é 100 MVA. O eixo do gerador está acoplado a uma turbina hidráulica, que opera entre 10 e 80 MW. Considere o ponto A localizado no meio da linha de transmissão e despreze as perdas.

Em relação aos transitórios eletromecânicos que resultam da ocorrência de um curto-circuito no ponto A, assinale a alternativa correta:
