Analise as seguintes afirmativas sobre as características do óleo mineral isolante.

I. Por ponto de queima se caracteriza uma temperatura elevada à qual surgem vapores que se incandescem por si mesmos.

II. O ponto de solidificação é o valor de temperatura em que o óleo deixa de escorrer sob a ação do seu próprio peso, tornando-se denso.

III. O coeficiente de oxidação, que é um indicativo de envelhecimento do óleo mineral, não deve ultrapassar o valor de 2,1%.

IV. O coeficiente de acidez e neutralização indica a quantidade de KOH por miligrama que é necessária para neutralizar a acidez de 1g de óleo.

A análise permite concluir que estão CORRETAS

A respeito das características do cobre e do alumínio, é INCORRETO afirmar

Analise as seguintes afirmativas referentes ao motor de indução trifásico com rotor de gaiola.

I. Nesse motor, o enrolamento do rotor não recebe alimentação externa e, por isso, ele é também chamado de motor de excitação única.

II. Na partida desse motor, o seu escorregamento é mínimo, e a resistência equivalente do circuito do rotor (R₂/s) tende a infinito.

III. A corrente de excitação desse motor pode chegar a 50% da corrente nominal dependendo da carga aplicada ao seu eixo.

IV. A velocidade desse motor é inversamente proporcional ao seu número de polos e diretamente proporcional à frequência da tensão de alimentação.

A análise permite concluir que estão CORRETAS

A respeito dos fenômenos relacionados com a qualidade de energia, é CORRETO afirmar que

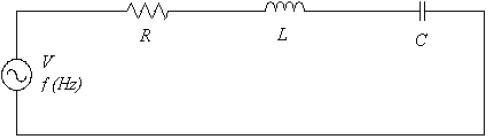

Observe o circuito RLC.

Quando esse circuito está na condição de ressonância, é INCORRETO afirmar que

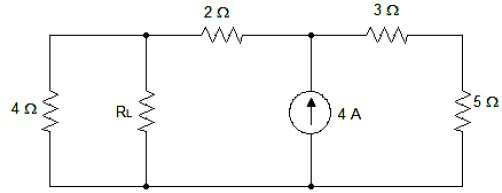

Analise o circuito abaixo.

O valor aproximado do resistor R_L para que a máxima potência seja fornecida pelo circuito ao mesmo é:

As seguintes afirmativas se referem às características de um circuito elétrico de corrente alternada constituído por um enrolamento de N espiras com um núcleo de material ferromagnético.

Considerando o circuito descrito, assinale a afirmativa INCORRETA.

A Norma ABNT NBR 5410 - Instalações elétricas de baixa tensão – estabelece alguns requisitos para a proteção contra choques elétricos.

Numere a COLUNA II de acordo com a COLUNA I fazendo a relação do termo técnico com a sua respectiva definição.

COLUNA I

1. Elemento Condutivo ou Parte Condutiva

2. Proteção Supletiva

3. Dispositivo de Proteção a Corrente Diferencial-Residual

4. Proteção Adicional

COLUNA II

( ) Dispositivo de seccionamento mecânico ou associação de dispositivos destinada a provocar a abertura de contatos quando a corrente diferencial residual atinge um valor dado em condições especificadas.

( ) Meio destinado a garantir a proteção contra choques elétricos em situações de maior risco de perda ou anulação das medidas normalmente aplicáveis, de dificuldade no atendimento pleno e das condições de segurança associadas a determinada medida de proteção.

( ) Meio destinado a suprir a proteção contra choques elétricos quando massas ou partes condutivas acessíveis se tornam acidentalmente vivas.

( ) Elemento ou parte constituída de material condutor, pertencente ou não à instalação, mas que não é destinada normalmente a conduzir corrente elétrica.

Assinale a alternativa que apresenta a sequência de números CORRETA.

A NR 10 estabelece algumas regras no que diz respeito à segurança em projetos.

A esse respeito, analise as seguintes afirmativas e assinale a alternativa INCORRETA.

A Norma ND- 5.02, Fornecimento de Energia Elétrica em Tensão Secundária Rede de Distribuição Aérea–Edificações Coletivas, estabelece alguns princípios na construção do Ramal de Entrada.

Em relação a esses princípios, assinale a alternativa INCORRETA.
