De uma maneira geral, a manutenção constitui-se na manutenção de todos os equipamentos, de tal maneira que os mesmos estejam em ótimas condições de operação quando solicitados e que, em caso de defeitos, possam ser reparados de maneira correta e no menor tempo possível. Nas afirmações abaixo podemos resumir os principais processos que integram a função manutenção.

Numere a COLUNA II de acordo com a COLUNA I fazendo a relação do processo com a sua respectiva função.

COLUNA I

1. Gerenciar Equipamentos

2. Tratar Solicitações de Serviço

3. Planejar Serviços

4. Gerenciar Recursos

5. Programar Serviços

COLUNA II

( ) Processo que atende as demandas de manutenção cujas solicitações incluem pedidos da área operacional, as recomendações de inspeção e os pedidos de manutenção preditiva e preventiva.

( ) Processo que contempla a disponibilidade de recursos humanos e sua distribuição nas diversas plantas da empresa sendo importante o controle de disponibilidade das pessoas e respectivas funções e de ferramentaria e máquinas especiais disponíveis a cada dia no setor.

( ) Processo que define as tarefas dos serviços a serem executados a cada dia em função dos recursos disponíveis e da liberação dos equipamentos e das prioridades previstas.

( ) Processo que engloba desde o controle dos equipamentos industriais até máquinas e ferramentas utilizadas pela manutenção podendo ser gerido por softwares específicos.

( ) Processo quase instantâneo para serviços simples pode demandar até meses no caso de planejamento de uma para da de manutenção complexa.

Assinale a alternativa que apresenta a sequência de números CORRETA.

Algumas características são importantes na classificação de eventos de qualidade de energia como a duração do evento, o espectro harmônico do evento e suas possíveis causas e os possíveis danos causados às cargas sujeitas a estes distúrbios. Existe uma grande variedade de fenômenos elétricos que são considerados como distúrbios de qualidade de energia quando presentes em sistemas de potência.

Numere a COLUNA II de acordo com a COLUNA I fazendo a relação da modalidade com a sua respectiva descrição.

COLUNA I

1. Transitórios

2. Variações de tensão de curta duração

3. Variações de tensão de longa duração

4. Deformação da forma de onda de tensão

COLUNA II

( ) As variações de tensão de curta duração são caracterizadas pela elevação (swell) ou redução (sag) da amplitude da tensão no sistema durante um curto intervalo de tempo.

( ) As distorções das formas de onda de tensão são definidas como desvios da forma senoidal da tensão na frequência fundamental do sistema e se apresentam em regime permanente no sistema.

( ) Caracteriza a ocorrência de um evento de curta duração no sistema elétrico e também é utilizado como referência ao tempo levado pelo sistema para restabelecer seu funcionamento em regime permanente após uma alteração.

( ) São caracterizadas pela alteração do valor RMS da tensão na frequência fundamental do sistema por um período maior que 1 minuto, podendo ser positivas, caracterizando uma sobretensão, ou negativas, ocasionando uma subtensão.

Assinale a alternativa que apresenta a sequência de números CORRETA.

Nos geradores de corrente alternada, a atuação na corrente de campo altera a tensão, a corrente e as suas posições de fase, redundando na variação da potência aparente sem afetar o fornecimento da potência ativa. As variações na divisão de carga entre geradores de corrente alternada em paralelo são realizadas por meio de

O fluxo magnético representa o número de linhas de força magnética entrando ou saindo de uma superfície magnetizada. A densidade de fluxo magnético relaciona o número das linhas de força entrando ou saindo de uma superfície magnetizada pela área transversal perpendicular as linhas de fluxo.

Em relação à operação de transformadores, os quais apresentam, em geral, uma densidade de fluxo variando entre 10.000 e 16.000 gauss, assinale a afirmativa INCORRETA.

Na geração de hidroeletricidade são utilizados diferentes tipos de turbinas de acordo com a altura da queda e o volume da água no local do aproveitamento.

Numere a COLUNA II de acordo com a COLUNA I fazendo a relação da descrição da característica operacional com o tipo de turbina.

1. A conversão de energia cinética se faz no distribuidor ou injetor, com cerca de 90% de rendimento.

2. Uma ogiva fundida juntamente com as pás tem seu rendimento em torno de 80% devido ao choque da água com as pás do rotor.

3. O rotor recebe a água sob pressão na direção radial descarregando numa direção axial com transformação de energia cinética e de pressão em trabalho.

4. Tem hélices móveis no rotor que permitem acompanhar a variação da posição das pás do distribuidor.

COLUNA II

( ) Turbina Pelton

( ) Turbina Francis

( ) Turbina Kaplan

( ) Turbina Hélice

Assinale a alternativa que apresenta a sequência de números CORRETA.

Os transformadores trifásicos são os mais comumente usados e dependendo da conveniência do sistema onde serão instalados, têm seus enrolamentos ligados de três diferentes modos.

Numere a COLUNA II de acordo com a COLUNA I fazendo a relação da descrição com o método de ligação.

COLUNA I

1. Ligação estrela

2. Ligação triângulo

3. Ligação ziguezague

COLUNA II

( ) É aquela em que os terminais das bobinas são ligados entre si (um fim de bobina ao início da outra), permitindo, assim, a alimentação a cada ponto de ligação.

( ) É aquela em que se ligam em série dois rolamentos em cada fase ligando-se em seguida três terminais quaisquer a um ponto comum.

( ) É aquela em que os terminais das bobinas são ligados a um ponto comum, podendo essa ligação resultar em três ou quatro fios.

Assinale a alternativa que apresenta a sequência de números CORRETA.

A radiação solar pode ser diretamente convertida em energia elétrica, por meio de efeitos da radiação (calor e luz) sobre determinados materiais, particularmente os semicondutores.

Entre esses, destacam-se os efeitos termoelétrico e fotovoltaico.

Na produção de energia elétrica, é INCORRETO afirmar

A técnica do cabeamento estruturado é um sistema que permite a implantação de diferentes tecnologias e serviços de telecomunicações e automação predial por meio de uma infraestrutura única e padronizada de cabeamento. Os sistemas de automação predial têm como objetivo a manutenção de um ambiente confortável de trabalho, a melhoria da segurança, assim como o controle do uso ótimo de energia de forma econômica e eficiente no ambiente de trabalho.

Em relação a esses sistemas, é INCORRETO afirmar que

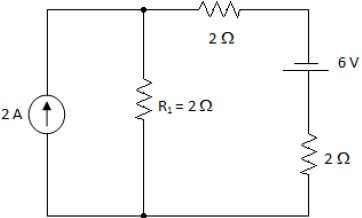

Analise o circuito abaixo.

O valor aproximado da tensão no resistor R₁ é de

Na Norma ND 5.03 - Fornecimento de Energia Elétrica em Média Tensão Rede de Distribuição Aérea ou Subterrânea, o paralelismo do sistema de geração própria da unidade consumidora com o sistema da CEMIG será permitido quando a conexão do sistema de geração própria da unidade consumidora ao sistema CEMIG for efetuada pelo disjuntor de interligação e a subestação de entrada ser provida de relés que desempenhem as funções de proteção no disjuntor de proteção geral da subestação de entrada.

Em relação às funções do relé, analise as seguintes afirmativas e assinale a INCORRETA.
