Prova Completa: Engenheiro Eletricista (CETESB - VUNESP

3105556 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: CETESB

Provas:

Engenheiro Eletricista
Provas ×

A respeito do hardware típico de um controlador lógico programável moderno, pode-se afirmar que apresenta arquitetura

A

monolítica, portátil, com canais de entrada analógica e digital, além de display de LCD colorido, para exibição de formas de onda de transitórios elétricos e outros eventos capturados segundo um critério programado pelo usuário.

B

modular, com vários tipos de relés e contatores, dispostos em um painel onde são executadas as ligações elétricas que descrevem a lógica de funcionamento do sistema. O usuário pode reprogramar o sistema por meio da alteração das conexões entre esses elementos, seus sensores e atuadores.

C

monolítica, composta por uma CPU de uso geral, disposta em uma placa mãe com slots de expansão em padrão PCI, que recebem várias placas de expansão, tais como placa de vídeo, controladores de disco rígido e placas de comunicação para rede Ethernet.

D

modular, com cartões de entrada e/ou saídas para sinais digitais e/ou analógicos, cartões de comunicação para vários tipos de protocolos e meios de comunicação, além de um cartão de fonte de alimentação e um cartão de CPU para processamento. Todos os módulos são dispostos em um rack ou backplane, responsável por suas interligações à CPU e à fonte.

E

monolítica, com canais de entrada para sinais digitais e analógicos, além de um backplane com fonte de alimentação, DSP para processamento digital de sinais, e um canal de comunicação unidirecional, responsável por enviar as informações digitalizadas das entradas para o registro de oscilografias e eventos em um servidor central.

Provas

Questão presente nas seguintes provas

3105555 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: CETESB

Provas:

Engenheiro Eletricista
Provas ×

Um controlador lógico programável moderno, que atende às orientações de linguagens de programação da norma IEC 61131-3, apresenta suporte às linguagens FBD, IL, SFC, ST e LADDER.

Sobre essas linguagens de programação, pode-se afirmar:

A

A linguagem FBD (Function Block Diagram) permite a descrição textual de máquinas de estados por meio de uma linguagem específica.

B

A linguagem IL (Instruction List) e a linguagem LADDER são linguagens essencialmente gráficas, que permitem a descrição visual dos algoritmos de controle e automação por meio de máquinas de estado e diagramas de contatos, respectivamente.

C

A linguagem FBD (Function Block Diagram) e a linguagem SFC (Sequential Flow Chart) são linguagens essencialmente gráficas, que permitem a descrição visual dos algoritmos de controle e automação por meio de blocos funcionais e máquinas de estado, respectivamente.

D

A linguagem LADDER é uma linguagem textual que permite a descrição de lógicas de intertravamento e controle por meio de comandos mnemônicos apresentados segundo um mecanismo de pilha.

E

A linguagem SFC (Sequential Flow Chart) permite a descrição visual de algoritmos de processamento por meio da representação dos fluxos de dados envolvidos, utilizando-se de blocos funcionais pré-estabelecidos ou criados pelo usuário.

Provas

Questão presente nas seguintes provas

3105554 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: CETESB

Provas:

Engenheiro Eletricista
Provas ×

Assinale a alternativa correta, a respeito de controladores clássicos do tipo P, PI, PD e PID, quando submetidos a um sinal do tipo degrau em sua entrada de erro, que passa de um valor 0,0 [%] para 5,0 [%].

A

Um controlador P (proporcional) irá apresentar em sua saída um sinal do tipo degrau, com intensidade diretamente proporcional ao valor do ganho do controlador.

B

Um controlador do tipo PD (proporcional-derivativo) irá apresentar em sua saída um sinal do tipo degrau, com intensidade diretamente proporcional ao valor do ganho do controlador P, sobreposto a um sinal do tipo rampa devido à atuação do controlador D.

C

Um controlador do tipo PI (proporcional-integral) irá apresentar em sua saída um sinal do tipo degrau, com intensidade diretamente proporcional ao valor do ganho do controlador P, sobreposto a um sinal do tipo impulso, positivo, devido à atuação do controlador I durante o transitório de subida do degrau.

D

Um controlador do tipo PID (proporcional-integral-derivativo) irá apresentar em sua saída um sinal do tipo degrau, com intensidade diretamente proporcional ao valor do ganho do controlador P, sobreposto a um sinal do tipo impulso, negativo, devido à atuação do controlador ID durante o transitório de subida do degrau.

E

Um controlador do tipo PD (proporcional-derivativo) irá apresentar em sua saída um sinal do tipo impulso, com intensidade diretamente proporcional ao valor do ganho do controlador P e a intensidade do degrau de entrada, retornando a zero momentos depois da subida do degrau na entrada.

Provas

Questão presente nas seguintes provas

3105553 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: CETESB

Provas:

Engenheiro Eletricista
Provas ×

Assinale a alternativa que ilustra corretamente o diagrama de blocos que implementa a função de transferência.

!$ \dfrac {O (s)} {I (s)} \, = \, \dfrac {s} {s^2 + 4 \cdot s + 3} !$

Provas

Questão presente nas seguintes provas

3105552 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: CETESB

Provas:

Engenheiro Eletricista
Provas ×

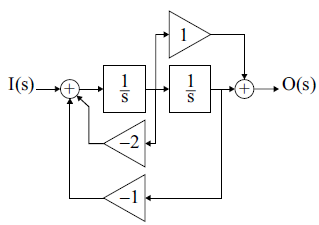

A figura ilustra o diagrama de blocos de um sistema controlado.

Enunciado 3417168-1

Assinale a alternativa que apresenta corretamente a função de transferência !$ \dfrac {O (s)} {I (s)} !$ desse sistema.

Provas

Questão presente nas seguintes provas

3105551 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: CETESB

Provas:

Engenheiro Eletricista
Provas ×

O amplificador operacional da figura é ideal.

Enunciado 3417167-1

Assinale a alternativa que apresenta corretamente a função de transferência !$ \dfrac {V_o (s)} {V_i (s)} !$ do circuito.

Provas

Questão presente nas seguintes provas

3105550 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: CETESB

Provas:

Engenheiro Eletricista
Provas ×

O amplificador operacional da figura é ideal.

Enunciado 3417166-1

Assinale a alternativa que apresenta corretamente a relação entre !$ v_o(t), v_1(t) !$ e !$ v_2(t). !$

A

!$ v_o(t) \, = \, v_1(t) \, \cdot \, \begin {pmatrix} 1 - \dfrac {R_2} {R_1} \end {pmatrix} \, - \, \dfrac {R_2} {R_1} \, \cdot \, v_2 (t) !$

B

!$ v_1 (t) \, = \, v_o (t) \, \cdot \, \begin {pmatrix} 1 + \dfrac {R_2} {R_1} \end {pmatrix} \, + \, \dfrac {R_2} {R_1} \, \cdot \, v_1 (t) !$

C

!$ v_o (t) \, = \, v_1 (t) \, \cdot \, \begin {pmatrix} 1 + \dfrac {R_2} {R_1} \end {pmatrix} \, + \, \dfrac {R_2} {R_1} \, \cdot \, v_2 (t) !$

D

!$ v_1 (t) \, = \, v_2 (t) \, \cdot \, \begin {pmatrix} 1 - \dfrac {R_2} {R_1} \end {pmatrix} \, + \, v_o (t) !$

E

!$ v_o \, (t) \, = \, v_2 (t) \, \cdot \, \begin {pmatrix} 1 \, + \, \dfrac {R_2} {R_1} \end {pmatrix} \, - \, \dfrac {R_2} {R_1} \, \cdot \, v_1 (t) !$

Provas

Questão presente nas seguintes provas

3105549 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: CETESB

Provas:

Engenheiro Eletricista
Provas ×

Um microcontrolador de arquitetura ARM CORTEX-M4 de 32 bits possui:

Sobre esse microcontrolador, pode-se afirmar que

A

sua arquitetura de 32 bits permite a construção de algoritmos com dados representados somente em 32 bits, ou seja, com valores entre – (2³¹) – 1 e 2³¹.

B

seus terminais de GPIO são interfaces de uso geral que podem ser usadas pelo usuário como entradas digitais ou como saídas digitais, conforme a configuração desejada pelo usuário programador.

C

as interfaces SPI, ou Serial Peripheral Interfaces, são portas seriais assíncronas que possuem apenas duas conexões elétricas: uma porta de entrada de dados para o microcontrolador (canal RX) e uma porta de saídas de dados do microcontrolador (canal TX).

D

Os canais ADC de 12 bits são periféricos de saída, que o microcontrolador utiliza para constituir sinais analógicos para o mundo externo a partir de um sinal codificado em binário, com 12 bits resolução.

E

A memória SRAM é um tipo de memória estática não- -volátil, que pode ter seu conteúdo mantido por uma bateria externa, enquanto que a memória FLASH é um tipo de memória dinâmica, volátil, utilizada para armazenamento de variáveis e dados durante o funcionamento do microcontrolador.

Provas

Questão presente nas seguintes provas

3105548 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: CETESB

Provas:

Engenheiro Eletricista
Provas ×

O amplificador operacional da figura é ideal.

Enunciado 3417164-1

Dado que v_i(t) = 10 [V], assinale a alternativa que apresenta corretamente o valor de v_o(t).

Provas

Questão presente nas seguintes provas

3105547 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: CETESB

Provas:

Engenheiro Eletricista
Provas ×

Um telefone celular do tipo smartphone possui uma porta padrão USB do tipo OTG para conexão de periféricos externos.

Nessa interface USB tipo OTG,

A

pode ser ligado tanto um dispositivo USB do tipo host, como um computador pessoal, quanto um dispositivo USB do tipo device, como uma impressora ou flash-drive. Em cada caso, o telefone celular irá alterar seu comportamento para se comportar como escravo ou mestre das trocas de informações pela USB, para controlar ou ser controlado pelo periférico externo.

B

podem ser ligados quaisquer dispositivos externos, mesmo os que possuam portas padrão Firewire, Ethernet ou seriais RS-232, sem nenhum tipo de adaptador. Em cada caso, o telefone celular irá alterar seu comportamento para se comportar como escravo ou mestre das trocas de informações pela USB, para controlar ou ser controlado pelo periférico externo.

C

podem ser ligados apenas dispositivos USB do tipo host, como um computador pessoal. O telefone celular irá sempre se comportar como mestre das trocas de informações pela USB, sendo controlado pelo computador pessoal.

D

podem ser ligados apenas dispositivos USB do tipo device, como um computador pessoal. O telefone celular irá sempre se comportar como escravo das trocas de informações pela USB, podendo controlar o computador pessoal.

E

podem ser ligados apenas dispositivos que possuam portas no mesmo padrão USB OTG. A ligação de dispositivos simples, que possuam apenas o padrão USB host ou o padrão USB device, pode resultar na queima da interface de comunicação ou na queima do dispositivo externo.
