A questão refere-se ao texto e à figura a seguir.

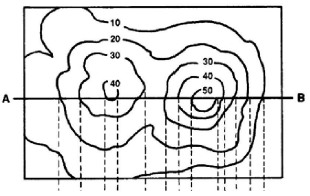

As depressões dos relevos nos permite interpretar os acidentes geográficos do terreno e podem ser representadas conforme a figura abaixo.

Percorrendo o alinhamento no sentido de B para A, qual a diferença de nível entre a primeira e a quarta curva de nível (unidade em m)?

Um engenheiro agrimensor realizou um levantamento topográfico, com uma estação total, e no final a poligonal formada foi uma figura geométrica que se chama heptágono. Para o cálculo do erro de fechamento, o engenheiro precisou calcular o somatório dos ângulos internos. Qual foi o valor encontrado?

A questão refere-se ao texto e à figura a seguir.

As depressões dos relevos nos permite interpretar os acidentes geográficos do terreno e podem ser representadas conforme a figura abaixo.

Percorrendo o alinhamento no sentido de A para B, qual a declividade entre a primeira e a terceira curva de nível, sabendo-se que entre elas tem uma diferença de nível de 30m e uma distância horizontal de 50m?

Refere-se a erros instrumentais nos teodolitos:

I. Erro de colimação horizontal, devido à imperfeita perpendicularidade entre o eixo de colimação e o eixo secundário.

II. Erro de excentricidade, devido à excentricidade do eixo principal em relação ao círculo horizontal.

III. Erro de inclinação, devido à inclinação residual do círculo horizontal, que afeta as pontarias mais inclinadas.

IV. Erro de índice do círculo vertical, devido a um pequeno desvio do zero do círculo da direção da vertical.

Estão corretas as afirmativas

Para todos os tipos de levantamento, é essencial manter a comunicação perfeita entre todos os componentes da equipe. Na ausência de rádios portáteis, um conjunto de sinais de mão claramente entendido por todos os envolvidos na operação é fundamental. O operador deve lembrar-se de que possui uma luneta com a qual o porta-mira pode ser observado; o porta-mira, entretanto, pode não ver o operador tão nitidamente. Neste sentido, o operador deve ser muito cuidadoso ao dar sinais claros ao porta-mira. Relacione os parênteses com o número correspondente e depois marque a sequência correta nas alternativas abaixo, considerando alguns sinais de mão comumente usados.

(1) Aprume a mira

(2) Balance a mira

(3) Mira alta

(4) Tudo bem

(5) Abaixe o alvo

( ) os braços são estendidos horizontalmente e são balançados para cima e para baixo.

( ) um braço é levantado acima da cabeça e movido na direção que a mira deve ser inclinada.

( ) o caimento da mão abaixo da cintura.

( ) o operador levanta um braço acima de sua cabeça e move de um lado para o outro.

( ) coloca os braços abertos para os lados e depois dobra-os sobre a cabeça.

Segundo McCormarc (2011), “algumas pessoas parecem ter a impressão de que as medições feitas com instrumentos eletrônicos, como as estações totais, são completamente livres de erros. A verdade, certamente, é que erros estão presentes em qualquer tipo de medição, não importando quão moderno e atualizado o equipamento utilizado venha a ser”. Preencha as lacunas abaixo e, em seguida, assinale a alternativa correta sobre fontes de erros.

Erros são causados por itens como instalação incorreta de instrumentos sobre os pontos, e medições incorretas das alturas e das condições do tempo.

Erros são causados por variações na temperatura, umidade e pressão. Alguns equipamentos corrigem automaticamente as variações atmosféricas.

Erros são erros bastantes pequenos desde que o equipamento seja sempre cuidadosamente ajustado e retificado.
