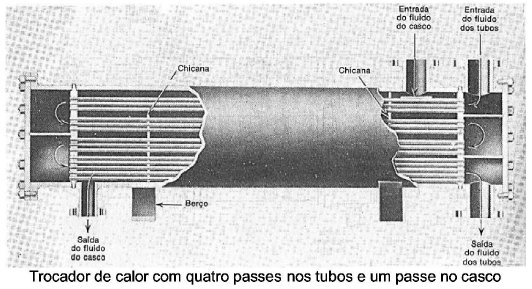

Os trocadores de calor usados pelos engenheiros químicos não podem ser caracterizados por um único modelo e, na realidade, a variedade deste equipamento é infinita. Quando a área da troca térmica é grande, o tipo de trocador recomendado é o de casco e tubo representado pela figura abaixo.

Sobre o trocador de calor com quatro passes nos tubos e um passe no casco, analise as afirmativas.

I. A viscosidade dos fluidos é um fator importante na escolha do fluido que deve estar no lado do casco. No casco, mediante o uso de chicanas, é possível ter uma diminuição do atrito.

II. Uma desvantagem dos trocadores de passes múltiplos é a perda extra por atrito provocada pelas velocidades mais altas e as perdas na entrada e na saída dos distribuidores.

III. A modificação constante da velocidade do fluido do casco tende a turbilhonar a corrente, o que melhora a transferência de calor.

Está(ão) correta(s) apenas a(s) afirmativa(s)

Os mecanismos de proteção anticorrosiva, conferidos por uma tinta ou sistema de pintura, são definidos tomando-se o aço como substrato de referência. Sobre os mecanismos de proteção, informe se as afirmativas abaixo são verdadeiras (V) ou falsas (F) e, em seguida, assinale a alternativa que apresenta a sequência correta.

( ) O cobre se mostra eficaz quando disperso em resina, geralmente epóxi, ou em silicatos inorgânicos ou orgânicos.

( ) No mecanismo de barreira, a eficiência da proteção depende da espessura do revestimento e da resistência das tintas ao meio corrosivo.

( ) No mecanismo de inibição, as tintas de fundo contêm determinados pigmentos inibidores que dão origem à formação de uma camada passiva sobre a superfície do metal, impedindo a sua passagem para a forma iônica.

A escolha da operação de transferência de massa a ser usada para efetuar-se a separação de uma mistura multicomposta depende da viabilidade operacional, da teoria físico-química e das questões econômicas. O porte necessário para a unidade operacional tem seu custo calculado a partir do conhecimento das limitações do equilíbrio de fase. Sobre equilíbrio de fases, analise as afirmativas.

I. Para o equilíbrio líquido-líquido, na extração em fase líquida, no caso mais simples, o soluto é dividido entre duas fases líquidas insolúveis. Os dados de equilíbrio para este caso podem ser registrados como razões entre a massa de soluto e solvente em cada uma das fases em equilíbrio.

II. A adsorção, que é a forma mais comum do estabelecimento de equilíbrio entre gás e sólido, pode ocorrer mediante mecanismos físicos e químicos. As moléculas do fluido aderem à superfície do adsorvente sólido, e fica estabelecido um equilíbrio entre o fluido adsorvido e a fase fluida restante.

III. Para o equilíbrio sólido-líquido, um estágio de equilíbrio pode ser definido como aquele em que o líquido aderente aos sólidos que saem do estágio não tem a mesma composição que o extrato líquido que sai do mesmo estágio.

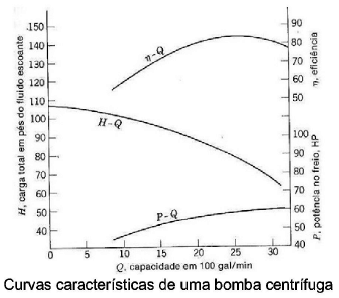

A melhor forma de descrever as características operacionais das bombas se faz pelo uso das curvas características. A figura abaixo mostra a relação entre a pressão de descarga (a carga da bomba, altura manométrica (H), a capacidade (Q), a eficiência (!$ η !$) e a potência (P) para uma dada bomba numa velocidade de rotação).

A respeito das curvas características de uma bomba centrifuga, analise as afirmativas.

I. A pressão manométrica de descarga do fluido bombeado é dependente da densidade do fluido.

II. A pressão diminui continuamente à medida que a capacidade diminui.

III. Uma bomba centrifuga opera, usualmente, a velocidade constante, e a capacidade da bomba depende somente da pressão total, do projeto e das condições de sucção.

Está(ão) correta(s) apenas a(s) afirmativa(s)
