Um motor de indução trifásico de 8 polos foi conectado em Y a uma rede trifásica de 60 Hz cuja tensão de linha é 380 V. Sabe-se que a potência transferida através do entreferro é de 54000 W e a corrente do rotor referida ao estator é 60 A. Se a resistência referida ao estator é 0,02 !$ \Omega !$, o valor do escorregamento do motor para esse ponto de operação é

As máquinas síncronas são elementos fundamentais na indústria e no Sistema Elétrico de Potência. Avalie as assertivas abaixo sobre o funcionamento da máquina síncrona.

I. Um motor síncrono não tem conjugado líquido de partida, portanto, não pode arrancar por si próprio.

II. Um motor síncrono pode ser operado sobre-excitado com a finalidade de fornecer potência reativa para um sistema de potência.

III. A tensão interna gerada em um gerador síncrono não depende da velocidade do eixo de rotação e tampouco da intensidade do fluxo de campo.

IV. Uma máquina síncrona pode fornecer ou consumir potência ativa de um sistema de potência e, também, pode fornecer ou consumir potência reativa desse sistema.

Estão corretas apenas as assertivas

Sobre as propriedades dos materiais condutores, informe verdadeiro (V) ou falso (F) para as assertivas abaixo e, em seguida, marque a opção que apresenta a sequência correta.

( ) A condutividade térmica do material que compõe um determinado condutor é uma informação muito importante do ponto de vista prático.

( ) O coeficiente de temperatura de um material condutor quantifica a deformação que ele experimenta à medida que a sua temperatura é modificada.

( ) A resistividade de um material condutor é diretamente proporcional à quantidade de portadores de cargas (elétrons, no caso de materiais metálicos) e à mobilidade desses elementos.

( ) Apesar de o cobre se constituir em um material de condutividade elétrica elevada, ele apresenta grande resistência à deformação a frio e a quente, o que dificulta a redução da seção transversal do condutor que emprega somente este elemento.

Os raios são responsáveis por uma parcela considerável dos desligamentos não-programados de linhas de transmissão e de redes de distribuição aéreas. Nesse contexto, é correto afirmar que:

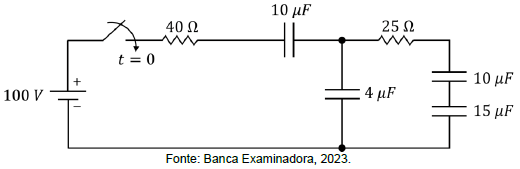

Considere o circuito ilustrado na figura do problema abaixo, que consiste em uma associação de resistores e capacitores ideais, alimentados por uma fonte de tensão contínua a partir do tempo !$ t = 0 !$.

Com base na figura acima, para a condição de operação em regime permanente, ou seja, !$ t \rightarrow \infty !$ a diferença de potencial entre os terminais do capacitor de !$ 15 \mu F !$ é igual a

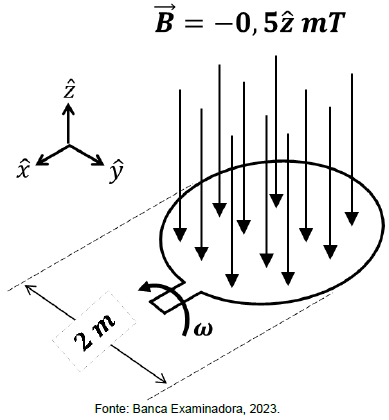

A figura abaixo ilustra uma espira de formato circular curto-circuitada, que é rotacionada em uma região de campo magnético uniforme (isto é, o campo vetorial densidade de fluxo magnético !$ \vec B !$ possui o mesmo valor em qualquer ponto em um dado instante) e constante (!$ \vec B !$ não varia com o tempo), a uma velocidade angular igual !$ a. \omega = 100 \ rad/s !$.

A espira possui um diâmetro de 2 m, tal como ilustrado na figura acima, e o condutor que a compõe possui seção reta circular de raio igual a 5 mm e condutividade igual a !$ 4 \times 10^7 \Omega ^{-1} m^{-1} !$.

O valor de pico da corrente que fluirá pelo condutor (considere !$ \pi \cong 3 !$) é

Assinale a opção que não indica uma medida efetiva de proteção contra tensão de toque, de acordo com a terceira parte da Norma Brasileira de Proteção contra Descargas Atmosféricas (ABNT NBR 5419-3:2015).

No que diz respeito aos chamados dispositivos para-raios de redes de distribuição, que são instalados para mitigar os efeitos danosos de fenômenos eletromagnéticos transitórios nos componentes do sistema, analise as assertivas abaixo.

I. São empregados para reduzir os efeitos, tanto das sobretensões de origem atmosféricas, quanto aquelas provenientes de fenômenos de chaveamento.

II. A depender das suas características construtivas, tais dispositivos podem apresentar 0, 1 ou 2 elementos com características não-lineares de tensão versus corrente.

III. Os centelhadores, componentes empregados em alguns tipos de dispositivos para-raios, possuem uma curva tensão versus corrente mais suave do que aquelas dos resistores não-lineares de óxidos metálicos.

Sobre as assertivas acima, é correto afirmar que

Um transistor TBJ NPN, que possui ganho de corrente !$ \beta !$ = 100 e queda de tensão Vbe = 0,7 V quando a base e emissor estiverem diretamente polarizados, é utilizado em um circuito eletrônico conforme representado na figura abaixo.

Marque a opção que apresenta o valor arredondado da diferença de potencial entre o coletor e emissor em Volts (V).

Um Conversor Digital Analógico (DAC) de 5 bits possui sua saída em tensão. Para uma entrada digital igual a 11000, a tensão de saída medida foi de 6 Volts.

Marque a opção que apresenta a tensão de saída quando a entrada digital for 10010.
