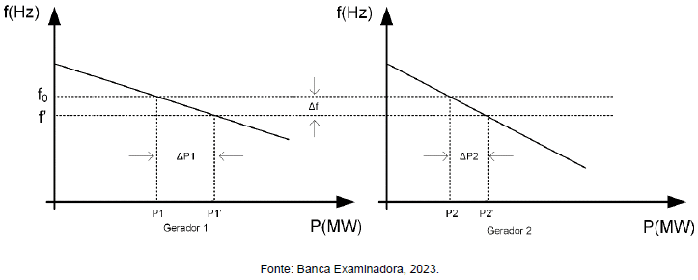

É comum, em sistemas elétricos de potência (SEP), a existência de mais de um gerador síncrono atendendo às cargas. A contribuição de cada gerador para o sistema pode ser distinta, ainda que a frequência do sistema seja única. A figura abaixo ilustra dois geradores síncronos, unidades 1 e 2 atendendo a carga de um SEP. Em um dado momento, por conta de um incremento de carga, a frequência do sistema altera de seu valor inicial f₀ para um valor f’.

O SEP está originalmente demandando 2 MW e está operando em uma frequência de 60,25 Hz. Sabendo que o gerador 1 possui uma frequência a vazio de 61,5 Hz e um estatismo de 1 MW/Hz e o gerador 2 possui uma frequência a vazio de 61,0 Hz e um estatismo de 1 MW/Hz, qual será a nova frequência do sistema na ocorrência de um incremento na demanda de 1 MW?

Em relação aos esquemas de aterramentos considerados na norma brasileira ABNT NBR 5410: 2004 - Instalações elétricas de baixa tensão, analise as assertivas abaixo.

I. O esquema TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção.

II. No esquema TN, no seccionamento automático visando proteção contra choques elétricos, pode-se utilizar dispositivos de proteção a sobrecorrente.

III. Não se admite, na variante TN-C do esquema TN, que a função de seccionamento automático visando proteção contra choques elétricos seja atribuída aos dispositivos DR (Diferencial Residual).

Sobre as assertivas acima, é correto afirmar que

A figura abaixo ilustra o circuito equivalente de sequência zero de um transformador trifásico de dois enrolamentos. A abreviação BT indica o lado de baixa tensão do transformador, ao passo que a abreviação AT indica o seu lado de alta tensão.

É correto afirmar que o transformador ilustrado na figura acima possui ligações em

Em diversas situações, na operação de redes de distribuição, é necessário alterar o nível de tensão em poucas unidades, por exemplo, pode ser necessário aumentar a tensão de 13,2kV para 13,8kV. Este pequeno aumento torna-se muito dispendioso, quando do uso de transformadores convencionais de dois enrolamentos. Para estas aplicações faz-se uso de um transformador especial, denominado autotransformador. Considere um autotransformador, cujo diagrama, é apresentado na figura abaixo.

Sabendo que existem 132 espiras no enrolamento primário do transformador (N1 = 132 espiras) e que a relação de transformação do autotransformador é de 13,2kV/13,8kV, é correto afirmar que o número de espiras no enrolamento N2 é

Um engenheiro utilizou um ohmímetro comum para averiguar o nível de isolação elétrica de um material e obteve uma medida com !$ 50 \ K \Omega !$ alta incerteza relativa. Para melhorar a precisão da medida, ele resolveu refazer o processo utilizando, desta vez, uma fonte de alta tensão, um amperímetro e um voltímetro, todos com incertezas conhecidas.

Considerando que na nova medição ele obteve os valores de 0,1 A e de 4000 V, e que as incertezas absolutas das medições com o amperímetro, o voltímetro e a fonte de tensão são, respectivamente, 0,001 A, 1V e 0,05 V, qual é a nova incerteza relativa da medida encontrada para a resistência elétrica?

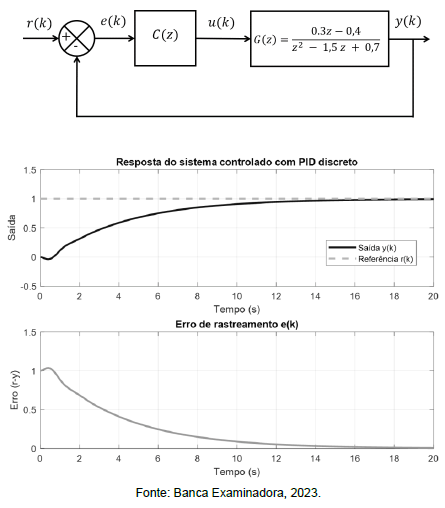

Um controlador PID discreto C(z) foi sintonizado para controlar um processo G(z) conforme descrito no diagrama de blocos abaixo. O sistema controlado é capaz de seguir a referência constante de valor unitário, de modo que o erro em estado estacionário converge para zero, conforme mostrado nos gráficos abaixo.

Dado que o ganho estático de um sistema discreto é obtido avaliando-se G(z=1), o valor da ação integral deste controlador a partir do instante em que erro e(k) tende a zero é

Um sistema elétrico precisa ser constantemente monitorado por meio de um voltímetro com fundo de escala de 200V e cuja incerteza relativa deve ter módulo menor que 0,4% do fundo de escala, considerando intervalo de confiança de 95% (fator de abrangência !$ k = 2 !$). Este instrumento foi recém calibrado e consta no laudo de calibração que seu desvio padrão atual é !$ \sigma = 0,2 V !$ e que esse valor aumenta a uma taxa de !$ 0,05 V !$ a cada mês.

Com base nessas informações, em quantos meses o instrumento precisará ser novamente calibrado para garantir a precisão mínima?

O modelo matemático que representa a dinâmica do motor de uma aeronave foi aproximado por uma função de primeira ordem dada por:

!$ G(s) = { \large K \over s + p_1} !$

Sabe-se que quando submetido a uma entrada tipo degrau unitário este sistema apresenta o valor da resposta forçada igual a 0,5 rad/s e o tempo de 0,2 segundos para atingir 98% do valor final dessa resposta após a aplicação do degrau. Com base nessas informações, é correto afirmar que os valores de !$ K !$ e !$ p_1 !$ são

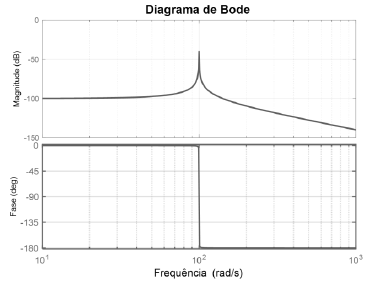

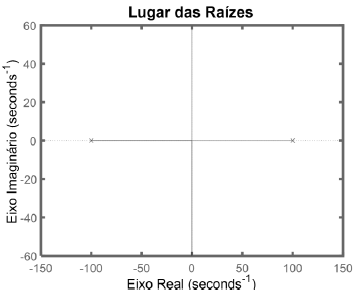

Considere um circuito formado por um Resistor, um Capacitor e um Indutor, e que está ligado a uma fonte de tensão controlada. Deseja-se representar a dinâmica existente entre a tensão de saída e a tensão da fonte como um sistema de única entrada e única saída. Assinale a opção que não apresenta uma possível representação para esse sistema.

No estudo de luminotécnica, a eficiência luminosa é a relação entre o fluxo luminoso emitido por uma fonte luminosa e a potência em watts consumida por esta fonte. Através do conhecimento da eficiência luminosa, podem ser elaborados projetos de luminotécnica mais eficientes.

Neste contexto, o tipo de lâmpada de maior eficiência luminosa é
