A chave de parafusos é uma ferramenta constituída de um corpo de metal e um punho (ou cabo), cuja função é girar parafusos para apertá-los ou afrouxá-los. Por sua vez, os parafusos são constituídos de corpo rosqueado e cabeça de diversos padrões, tais como: Phillips, Torx, Posidriv, Allen e Robertson. A figura que ilustra a cabeça de parafuso classificada como Phillips é

A figura acima representa um sistema de transmissão de movimento utilizando duas polias e uma correia. Supondo-se que a polia P possua diâmetro duas vezes maior que a polia Q, e que não haja deslizamento da correia, afirma-se que a

Uma especificação adequada das tolerâncias das peças de um sistema é essencial para garantir a correta montagem de seus componentes. A figura acima mostra um eixo e uma luva que devem ajustar-se. Pelas especificações apresentadas, que tipo de ajuste ocorrerá entre tais componentes?

A tolerância dimensional destina-se a limitar os erros dimensionais na produção de peças. Na prática, como dimensões exatas são desnecessárias para um bom ajuste, os mecânicos devem seguir tabelas que especificam os desvios da medida nominal. Analisando-se a figura acima, conclui-se que a tolerância especificada no eixo é

A figura acima representa algumas fases de um processo de obtenção de peças metálicas denominado

A figura acima mostra em detalhe um dos instrumentos imprescindíveis em uma oficina mecânica, o paquímetro. Com ele, é possível serem feitas medições externas, internas, de profundidades e ressaltos. Fazem parte dos cuidados que se deve ter com o paquímetro, EXCETO

Existem diversos tipos de fixação entre eixos/árvores e cubos para transmissão de movimento de rotação. Muito utilizado em peças industriais, o tipo de fixação representado pela figura acima é o de

Um desenho técnico deve conter todas as informações relativas ao projeto da peça. Nesse contexto, analise a figura a seguir.

Qual o valor da cota da vista superior não especificada destacada na figura?

A figura apresentada acima é uma ferramenta de corte denominada bedame. Nos tornos mecânicos, essa ferramenta é utilizada para

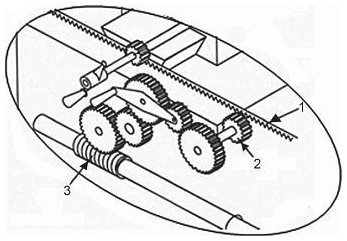

A figura acima representa os acoplamentos do sistema de avanço transversal e longitudinal de um torno mecânico. Os elementos de máquina correspondentes aos números 1, 2 e 3 são, respectivamente,
