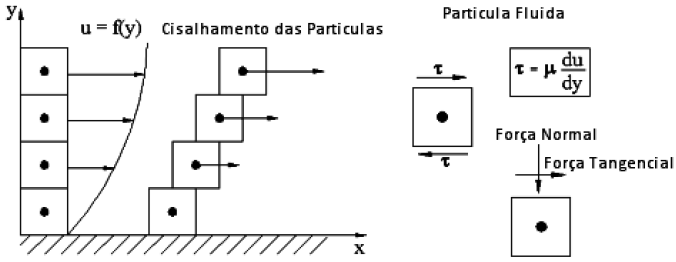

Em relação às propriedades dos fluidos, a viscosidade dinâmica (μ) indica a dificuldade de um fluido em escoar. O comportamento das partículas é demonstrado no gráfico.

Indicação para dificuldade de um fluido em escoar.

De acordo com o gráfico, sobre o comportamento das partículas fluidas, assinale a alternativa INCORRETA.

Um tanque de tratamento de água que alimenta o sistema de geração de vapor, em uma planta de geração de energia, possui uma comporta de emergência para sua exaustão. Essa comporta tem a forma de um semicírculo com a parte retilínea voltada para cima e um raio R = 24/π m e é articulada na parte inferior, conforme figura a seguir. (Considere: π = 3,14; γ = 10⁴ N/m³; 1 tf = 10³ kgf.)

De acordo com a figura anterior, para manter a comporta fechada na posição vertical e em equilíbrio, a força P deverá ser igual a

Em um reator nuclear, no sistema de transmissão de vapor, há uma passagem com um tubo de aço AISI 304 que apresenta k = 15 W/mk, cujos diâmetros são D_e = e⁴ = 54,598 mm e D_i = e^3,8 = 44,701 mm e seu comprimento L é de 1 m. Por este tubo, flui ar + vapor superaquecido de água à temperatura de T_∞,1 = 460 K e com h = 300 W/m²K. Sabe-se que o tubo fica exposto ao ar livre com temperatura de T_∞,2 = 300 K e h_ar = 25 W/m²K. Com base nas informações apresentadas, é correto afirmar que o fluxo de calor radial qr, em W, e a temperatura na parede externa do tubo T_e, em ºC, são, respectivamente, iguais a (Considere: fluxo de calor radial unidimensional e em regime estacionário.)

Dadas duas roscas em um mesmo material, uma no sistema métrico e outra no sistema inglês, respectivamente, M6 x 1 x 12,7 e BSW ¼” 20 fpp x ½” em que o símbolo (”) significa polegada, qual apresenta maior capacidade de fixação no que se refere ao atrito ao fixarem materiais idênticos?

(Considere: ângulos do cume do filete φ = 60° para rosca métrica e φ = 55° para rosca BSW.)

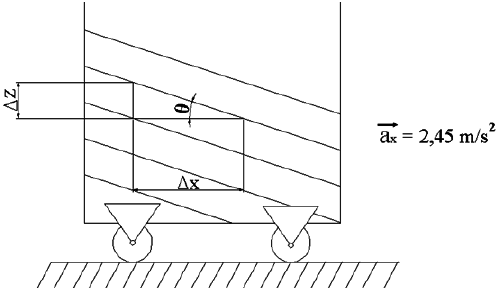

Se um tanque contendo óleo se desloca com aceleração constante a_x = 2,45 m/s², então a inclinação das superfícies isobáricas que o líquido adquire com o deslocamento é o ângulo θ. Sabe-se que g = 9,8 m/s² e não há vibrações que venham a perturbar a configuração da forma física adquirida pelo fluido.

Com base no exposto, assinale a alternativa que apresenta o valor de θ.

Em um compressor, o ar à entrada é admitido com 100 KPa e temperatura de 25°C e, na sua saída, é descarregado a 1 MPa e 813°C. A taxa de transferência de calor do compressor para o meio ambiente é de 65 kJ/kg de ar que escoa pelo equipamento se o trabalho real dessa máquina de fluxo, W_real, é igual a –512 kJ/kg. Assinale a alternativa que apresenta a entalpia h_s na saída, de descarga, do compressor. (Considere: o ar como gás perfeito; e, h_e = 298 kJ/kg.)

Considere a figura para responder à questão abaixo.

Determine a força de propulsão F_p em N, em um bocal de escape, considerando que a saída dos gases é igual a atmosférica do ambiente, sendo a velocidade de saída V_s = 2.448 km/h e a área do bocal na saída A_s = 40 cm². (Considere: ρ_gases = 0,5 kg/m³.)

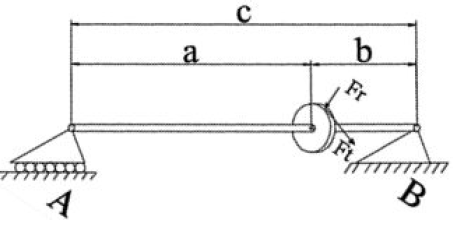

Considere a figura para responder à questão abaixo.

Para dimensionamento do eixo (elemento de máquina) da figura é necessário conhecer o momento máximo de flexão, M_máx. Determine o momento máximo que atua no eixo M_máx em função das figuras apresentadas.
(Considere: a > b.)

A equação de Bernoulli foi deduzida para analisar trechos de escoamento invíscidos sem máquinas de fluxo e sem variações térmicas. Dessa forma, os termos de trabalho de eixo e de calor específico da equação da energia são removidos. A equação de Bernoulli é dada, então por:

\( \left[ \dfrac{P_2}{\rho} + \dfrac{1}{2} V_2^2 + gz_1 \right] = \left[ \dfrac{P_1}{\rho} + \dfrac{1}{2} V_1^2 + gz_1 \right] =\text{constante} \)

Em relação aos cuidados acerca da utilização da equação de Bernoulli, marque V para as alternativas verdadeiras e F para as falsas.

( ) Aumento brusco de seção (aumento brusco de pressão).

( ) Escoamentos em ressaltos (turbilhonamento).

( ) Máquinas de fluxo.

( ) Gases compressíveis.

A sequência está correta em

São parâmetros que podem alterar o funcionamento normal e correto das bombas em transmitir sua potência nominal aos fluidos e atender a demanda H_man nas instalações hidráulicas, mesmo que os demais estejam em conformidade com as especificações do projeto, EXCETO:
