O selo mecânico pode ser utilizado em muitas máquinas, como, por exemplo, em equipamentos rotativos: bombas centrífugas, compressores, misturadores, ventiladores industriais. Pode, ainda, ser utilizado em diversas áreas industriais, como: química, de petróleo, papel e celulose, siderúrgicas, mineradoras, têxteis, alimentícias e automobilísticas.

Foto de um selo mecânico.

O uso do selo mecânico é indicado para

Para dimensionar uma engrenagem, sabendo-se que o passo é p = 12,56mm, pede-se:

• m = módulo em mm;

• D_p = diâmetro primitivo em mm;

• L = largura máxima da engrenagem em mm, sendo 4 <

• L = k * m, onde m é o módulo da engrenagem em mm;

• H = altura total do dente H = 2,2 m.

(Considere: Z = 40 dentes; β = 14° 30’ (ângulo de pressão);trata-se de uma engrenagem cilíndrica de dentes retos; e, \( \pi = 3,14. \))

Assinale a alternativa que apresenta, respectivamente, os elementos construtivos corretos.

As bombas hidráulicas são máquinas que trabalham fornecendo e modificando a energia do líquido em escoamento.

As bombas centrífugas têm um propulsor rotativo (rotor) que gira com grande velocidade dentro de uma “caixa de metal”, em forma de espiral ou cilíndrica, denominada “corpo da bomba”.

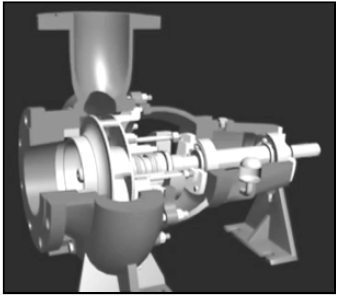

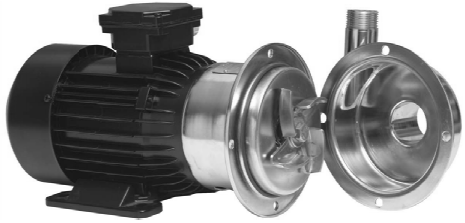

Foto de uma bomba mostrando o plano de um rotor aberto.

Diante do exposto, é correto afirmar que o rotor ou impelidor se refere ao (à)

Um reservatório esférico de raio interno R_i e espessura muito delgada contém um fluido refrigerante, à temperatura T_∞,1 < 0, que apresenta um coeficiente de convecção h, devendo ser isolado por uma camada de isolamento térmico de coeficiente de transferência de calor k. Com base nas informações apresentadas, o valor do raio R, cuja espessura de isolamento responda com uma resistência máxima, referida como espessura ótima de isolamento, será igual a

(Considere: Condições de regime estacionário unidimensional na direção radial; resistência térmica da parede do reservatório desprezível; propriedades constantes para a camada de isolamento; e, troca térmica por radiação na superfície externa desprezível.)

A escovação de uma bomba é importante para o início de seu funcionamento. Neste processo, o ar ou os gases contidos no interior de uma tubulação de sucção são extraídos e substituídos pelo fluido a ser bombeado.

São consequências da falta de escovação em uma bomba, EXCETO:

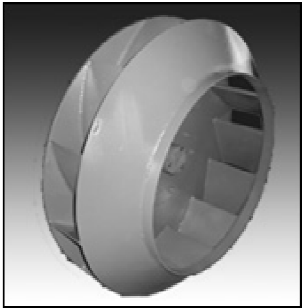

Um forno industrial inicia sua operação a 200°C. Para esta instalação, um ventilador é instalado para aspirar o ar desse forno, necessitando de uma vazão de 18.620 m³/h quando este está a temperatura de trabalho de 1.160°C contra uma pressão estática no interior deste de 250 Pa. Nestas condições, o exaustor opera com 796 rpm e requer 9,94 kW de potência.(Considere \( \rho _{ar} \) = 1,2 Kg/m³.)

Determine, nestas condições de operação, a pressão estática e a potência absorvida pelo ventilador.

Determine a força total “F” [N] e a energia “E” [J] desenvolvidas nas duas molas de um dispositivo para comprimir rejeitos sólidos de um reator nuclear, quando este é acionado. As constantes elásticas das molas são K = 250.000 N/m e há um encurtamento, devido à compressão de x = 2 mm, que proporciona a "F".

Um determinado sistema de ventilação apresentou uma perda de carga no sistema equivalente a 100 mmH2O. Sabe-seque a velocidade de saída do ventilador média, medida no local,é de 10m/s e a temperatura média na instalação pode ser considerada T = 20°C.

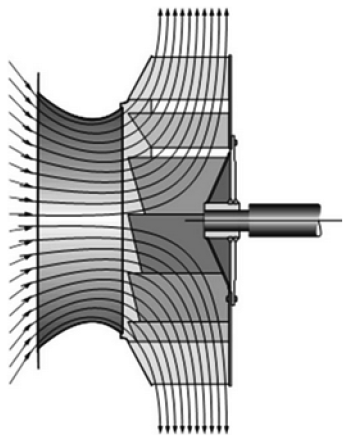

Com base nos dados mencionados e na figura anterior, assinale a alternativa que apresenta correta e respectivamente a altura útil em coluna de ar, a altura útil em coluna de água e a pressão total do ventilador.

(Considere: Ar a 20°C; P_atm = 101.3 kPa; pH₂O = 1.000 kg/m,\( \rho \)_ar= 1,2 Kg/m³, g= 9,81m/s².)

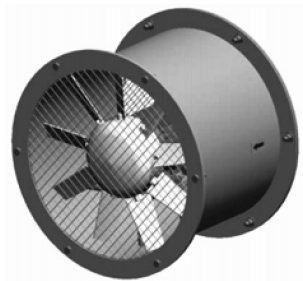

Para uma instalação industrial verificou-se a necessidade da utilização de um ventilador que trabalhe com ar a 20°C com uma vazão de 20.000m³/h.

Diante do exposto, é correto afirmar que a potência útil, sabendo-se que a altura útil de elevação é igual a 50 mmH2O, é igual a

(Considere: T= 20°C (ρ = 1,2kg/m³); Q = 20.000 m³/h;Hu = 50mmH₂O (0,05 mH₂O).)

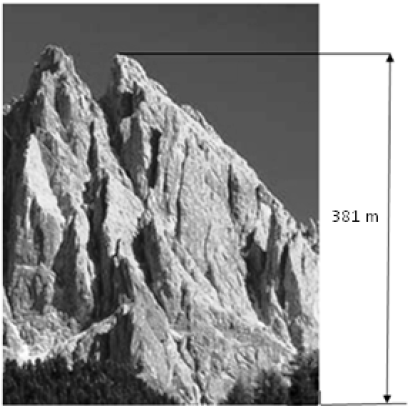

Deseja-se fazer uma instalação laboratorial no alto de uma montanha que se encontra a uma altura de 381 m em relação à sede da empresa, como apresentado na imagem.

Determine a relação de pressão entre o laboratório e a sede da empresa. O local escolhido é de altitude, portanto, deve-se considerar uma temperatura uniforme e igual a 15°C (ρ_ar = 1,224 kg/m³).

(Considere: pressão atmosférica padrão = 101,33 kPa; g = 9,81m/s².)
