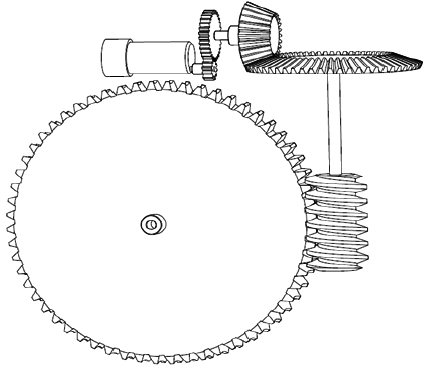

Dado o sistema de transmissão representado, calcule o torque “T_m” e a rotação “n_m” no eixo de saída do motor. Dados: Torque de saída T_s = 13.202 Nm; rotação de saída n_s = 10/3 RPM; Z₁ = 20 dentes e Z₂ = 40 dentes (eng. do par cilíndrico); Z₃ = 20 dentes; Z₄ = 60 dentes (eng. do par cônico); sem-fim de uma entrada com coroa de Z₅ = 60 dentes. (Considere: Todos os rendimentos dos pares de engrenagens e sem-fim η = 80%. Arredondar os resultados finais para o inteiro mais próximo.)

Diante do exposto, assinale a alternativa correta.

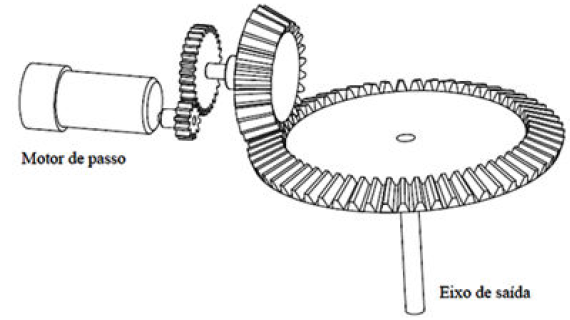

O sistema de transmissão de movimentos e forças apresenta um motor de passo com potência nominal N_m = 1 cv e rotação n_m = 500 RPM. Deve-se determinar os módulos das forças, tangencial “F_t”, radial “F_r” e axial “F_a” que atuam no eixo de saída quando o motor estiver fornecendo sua potência máxima plena. As engrenagens do par cilíndrico têm número de dentes Z₁ = 25 e Z₂ = 125 com rendimento η_(1–2) = 98%. No par de cônicas, o diâmetro primitivo médio D_pm da engrenagem pinhão é D_pm3 = 22 mm, sendo que a relação de transmissão i₂ = 3 e o rendimento do par é η_(3–4) = 98%.

(Considere: 1 cv = 750 w; 1 Kgf = 10 N; e, π = 3,14.)

Atenção: Cálculos com três decimais e arredondar as respostas finais para o inteiro mais próximo.

Diante do exposto, assinale a alternativa correta.

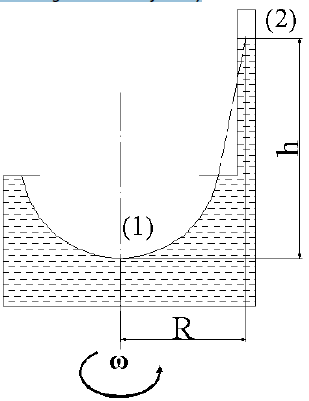

De acordo com a figura, para que a água atinja a altura h = 3,2 m, qual deve ser a rotação \( \omega \) em rpm exercida pelo tanque?

(Considere: R = 0,1m, as pressões em 1 e em 2 iguais à atmosférica.)

Em um laboratório de experimentos para projetos de atmosfera negativa é necessário manter um vácuo de 0,1 kPa.
(Considere: P_abs = P0 – ΔP.)

Qual a intensidade da força que empurra a porta do laboratório, sabendo-se que a porta possui 2m de altura por 1m de largura?

“As buscas do Boeing 777 da Malaysia Airlines, desaparecido há um mês, se concentravam nesta terça-feira no fundo do Oceano Índico, com o envio de um robô submarino à zona onde foram detectados sinais acústicos promissores. O avião desapareceu no dia 8 de março, com 239 pessoas a bordo, quando realizava o trajeto entre Kuala Lumpur e Paquim.”

(www.noticias.uol.com.br. Adaptado.)

O governo australiano enviou um navio de pesquisas para o local com um localizador, o Bluefin-21, um veículo submarino em forma de torpedo e de quase cinco metros de comprimento, equipado com um sonar. O robô é utilizado para detecção de minas, cartografia do solo marinho e busca arqueológica, entre outras missões.
Se houver sinais de destroços e, possivelmente, da caixa preta, será enviada uma cápsula tripulada pra resgate da mesma.

A cápsula, que terá a presença de dois mergulhadores para operá-lá, é esférica e tem um diâmetro externo de 6 m com massa de 18 toneladas.

O lastro mínimo, em massa, que a cápsula deverá ter para chegar ao fundo do Oceano Índico, sendo a massa dos mergulhadores de 75 kg cada, será de

(Considere: g = 10m/s²; \( \rho_{água} \)= 1,050 kg/m³[água do Oceano Índico].)

Uma excelente definição da termodinâmica refere-se à ciência da energia e da entropia. Entretanto, uma vez que ainda não definidas essas grandezas, são realizadas definições alternativas, formuladas com termos mais familiares. Em relação às definições da termodinâmica, marque V para afirmativas verdadeiras e F para as falsas.

( ) Termodinâmica é a ciência que trata do calor, do trabalho e daquelas propriedades das substâncias relacionadas ao calor e ao trabalho.

( ) A base da termodinâmica, como a de todas as leis, é a observação experimental.

( ) Na termodinâmica, as descobertas foram formalizadas dentro de certas leis básicas, conhecidas como primeira, segunda e terceira lei da termodinâmica.

( ) Foi estabelecida, ainda, a lei zero da termodinâmica, no desenvolvimento lógico da termodinâmica, precede a primeira lei da termodinâmica.

A sequência está correta em

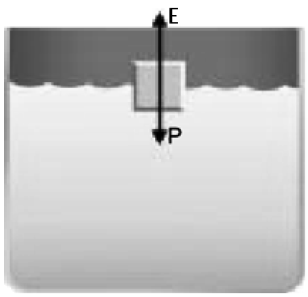

Um corpo é mergulhado até o fundo de um reservatório com um líquido, cujo peso específico é 10.000 N/m³. Sabe-se que o corpo tem massa específica 0,800 g/cm³ e é colocado a 10 m de profundidade dentro desse líquido. Soltando-se tal corpo cúbico, cujo volume é 100 m³, este retornará à superfície e fica sobrenadando com parte de seu volume para fora do líquido.

Assinale a afirmativa que apresenta a altura máxima acima da superfície livre do líquido alcançada pelo corpo. (Considere: g = 10 m/s².)

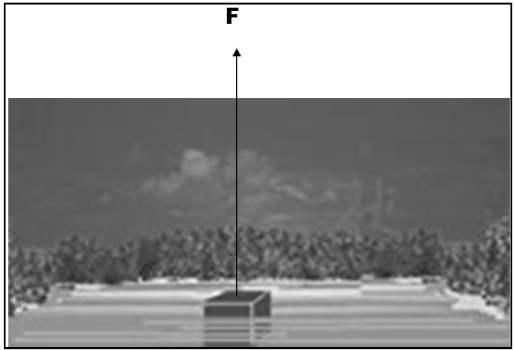

Dentro de uma piscina, há um bloco cúbico de Fofo com densidade relativa D = 8 e massa = 80 kg. Sabe-se que a piscina tem 15 m de comprimento, 10 m de largura e 3 m de profundidade. A massa específica da água é de 1,0 g/cm3. Para retirar esse bloco da piscina, foi necessário amarrar um fio de aço, puxando a uma velocidade constante para fora d’água.

Qual a tensão mínima que deverá suportar o fio para resgatar esse bloco para a superfície? (Considere: g = 10 m/s².)

Para qualquer substância, em geral, a energia interna,u, depende de duas propriedades distintas que especificam o  estado. Um gás de massa específica muito baixa u depende das seguintes propriedades importantes, EXCETO:

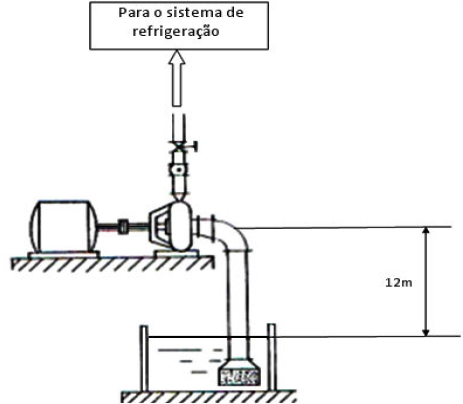

Para a prospecção de água para a refrigeração do processo de geração de energia de um reator atômico, foi necessária a construção de um reservatório com profundidade de 12m. Para tal instalação, deve ser utilizada uma bomba de sucção com 3,5 HP de potência, que deverá ser instalada na superfície do terreno, conforme a imagem.

Para o projeto da instalação anterior, é correto afirmar que o bombeamento será
