Foram encontradas 225 questões.

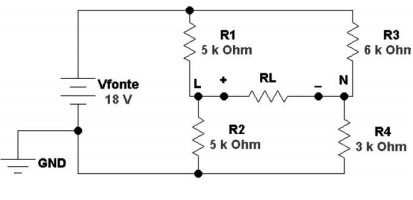

Dada a ponte de Wheatstone desequilibrada no
circuito ao lado, aplique o teorema de Thévenin para
análise e faça a verificação de defeitos quando os
resistores R1, R2, R3 e R4 estivem em curto ou aberto,
de forma a obter o valor de VLN.
Com base nesse procedimento, identifique como
verdadeiras (V) ou falsas (F) as seguintes afirmativas: ( ) Se “R4 = curto”, então “VLN = 9 Volts”.
( ) Se “R3 = aberto”, então “VLN = 9 Volts”.
( ) Se “R2 e R3 = curto”, então “VLN = 18 Volts”.
( ) V thevenin = 3 Volts e R thevenin = 4,5 k Ohms.
( ) Se “R1 e R4 = aberto”, então “VLN = 18 Volts”.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
Provas
Questão presente nas seguintes provas
Amplificadores operacionais (AmpOp) são dispositivos
eletrônicos amplamente utilizados no processamento de sinais
analógicos. Considerando, no circuito ao lado, que R1 = 5 kΩ e
R2 = 1 kΩ e que o AmpOp seja ideal, assinale a alternativa que
apresenta o valor correto do ganho de tensão em malha fechada
do circuito amplificador (vo / vi).
Provas
Questão presente nas seguintes provas
Numere a coluna da direita, relacionando os dispositivos semicondutores de potência com as respectivas características
indicadas na coluna da esquerda. 1. Dispositivo de três terminais que apresenta entrada em condução controlada por
gatilho e bloqueio não controlado.
2. Tiristor bidirecional.
3. Transistor de potência que conjuga vantagens dos transistores de junção e de efeito
de campo.
4. Tiristor com bloqueio controlado por gatilho. ( ) TRIAC.
( ) SCR.
( ) GTO.
( ) IGBT.
Assinale a alternativa que apresenta a numeração correta na coluna da direita, de cima para baixo.
Provas
Questão presente nas seguintes provas
- Conversores Analógicos Digitais (AD) e Digitais Analógicos (DAC)
- Eletrônica Digital na Engenharia Eletrônica
Diferentes conversores eletrônicos de potência são empregados no controle de motores elétricos e outros equipamentos
industriais. A respeito do tema, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:
( ) Conversores de frequência conjugam uma etapa retificadora e outra inversora, a fim de proporcionar uma tensão de
frequência variável para o controle de velocidade de motores de indução.
( ) Conversores CC-CA são utilizados no controle da tensão de armadura para variação da velocidade de motores CC.
( ) Choppers são conversores CC-CC que proporcionam uma tensão CC variável a partir de uma tensão CC constante.
( ) Retificadores controlados são conversores CA-CC que proporcionam uma tensão de saída constante.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
Provas
Questão presente nas seguintes provas
Um conjunto de 32 bits é chamado de:
Provas
Questão presente nas seguintes provas
Assinale a alternativa que apresenta corretamente a resolução de uma conversão A/D em um multiteste com quatro
algarismos significativos na base decimal (d = 4).
Provas
Questão presente nas seguintes provas
Com relação às instruções de um microcontrolador, numere a coluna da direita, relacionando cada instrução com o
respectivo resultado obtido. 1. BSF REG, 2
2. BCF REG, 2
3. MOVWF TMR0
4. MOVF TMR0, W
( ) A instrução fará com que o conteúdo presente no registrador W seja copiado
para o registrador TMR0.
( ) Coloca o bit 2 em estado lógico (0) do registrador REG.
( ) A instrução fará com que o conteúdo presente no registrador TMR0 seja copiado
para o registrador W.
( ) Coloca o bit 2 em estado lógico (1) do registrador REG.
Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.
Provas
Questão presente nas seguintes provas
Sobre os dispositivos semicondutores utilizados para o processamento de energia elétrica em circuitos eletrônicos,
identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:
( ) Os diodos Schottky apresentam um elevado tempo de recuperação da capacidade de bloqueio, motivo pelo qual são
usados em aplicações envolvendo altas frequências.
( ) Uma vez polarizado corretamente e aplicada uma corrente de gatilho apropriada, o tiristor comporta-se como um
diodo em condução, não havendo mais controle externo sobre o seu instante de bloqueio.
( ) Um transistor bipolar é formado pela adição de uma segunda região “p” ou “n” a um diodo de junção “pn”, formando
assim duas junções, a junção Coletor-Base e a junção Base-Emissor.
( ) Os transistores MOSFET são dispositivos controlados por tensão, implicando a necessidade de um circuito de baixa
corrente para o seu acionamento. Além disso, apresentam melhores características para operação em altas
frequências quando comparados com os transistores bipolares.
( ) O MOSFET apresenta alta impedância de entrada, com a vantagem de proporcionar menores perdas em condução.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
Provas
Questão presente nas seguintes provas
- Para a construção de uma fonte fixa de +5 VCC, qual CI deve ser escolhido?
Provas
Questão presente nas seguintes provas
Considere que o circuito apresentado ao lado opera em regime permanente. Assinale a alternativa cujo método de análise permite determinar o comportamento da corrente que percorre o resistor de 5 Ω.
Provas
Questão presente nas seguintes provas
