Foram encontradas 280 questões.
Os modelos de alguns dispositivos eletrônicos apresentam uma relação entre a grandeza de entrada e a de saída do tipo y = AeBx , em que y é a variável de saída, x é a variável de entrada e A e B são constantes reais. A respeito dessa relação exponencial, julgue os seguintes itens.
Provas
Os modelos de alguns dispositivos eletrônicos apresentam uma relação entre a grandeza de entrada e a de saída do tipo y = AeBx , em que y é a variável de saída, x é a variável de entrada e A e B são constantes reais. A respeito dessa relação exponencial, julgue os seguintes itens.
Provas

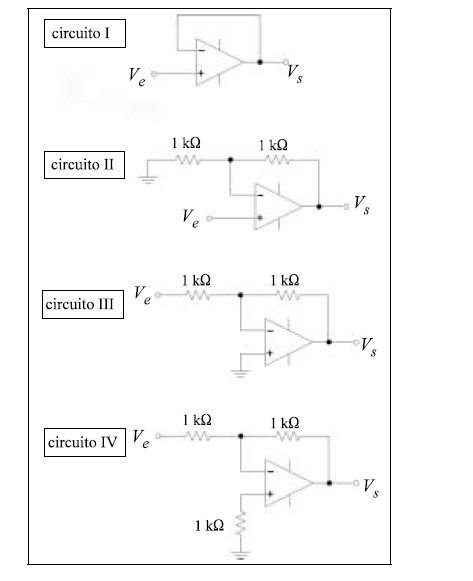

Para cada circuito de I a IV mostrado acima, Ve representa a tensão de entrada e Vs, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o
Provas
Para cada circuito de I a IV mostrado acima, Ve representa a tensão de entrada e Vs, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o
circuito IV, Vs = -Ve /2.
Provas
Para cada circuito de I a IV mostrado acima, Ve representa a tensão de entrada e Vs, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o
circuito III, Vs = -Ve.
Provas
Para cada circuito de I a IV mostrado acima, Ve representa a tensão de entrada e Vs, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o
circuito II, Vs = Ve /2.
Provas
Para cada circuito de I a IV mostrado acima, Ve representa a tensão de entrada e Vs, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o
circuito I, Vs = Ve.
Provas

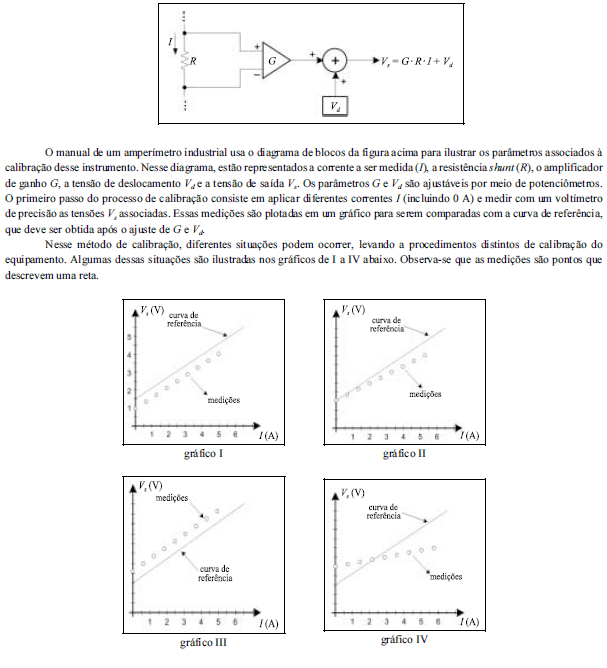

Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.
Na situação ilustrada pelo gráfico IV, para calibrar o instrumento, deve-se ajustar tanto G como Vd .
Provas
Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.
Na situação ilustrada pelo gráfico III, para calibrar o instrumento, deve-se reduzir a tensão Vd .
Provas
Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.
Na situação ilustrada pelo gráfico II, para calibrar o instrumento, deve-se reduzir o ganho G.
Provas
