Em relação aos conceitos de metrologia dimensional, analise as afirmativas abaixo e marque CERTO (C) ou ERRADO (E) para cada uma delas.

( ) O sensor é o dispositivo, utilizado em medição, que fornece uma grandeza de saída, a qual tem uma relação especificada com uma grandeza de entrada.

( ) O transdutor de medição é o elemento de um sistema de medição que é diretamente afetado por um fenômeno, corpo ou substância que contém a grandeza a ser medida.

( ) A reprodutibilidade é a propriedade de um instrumento de medição segundo a qual este mantém as suas propriedades metrológicas constantes ao longo do tempo.

A sequência correta é:

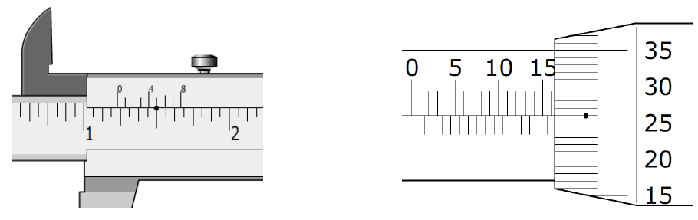

Qual a medida indicada pelos instrumentos abaixo?

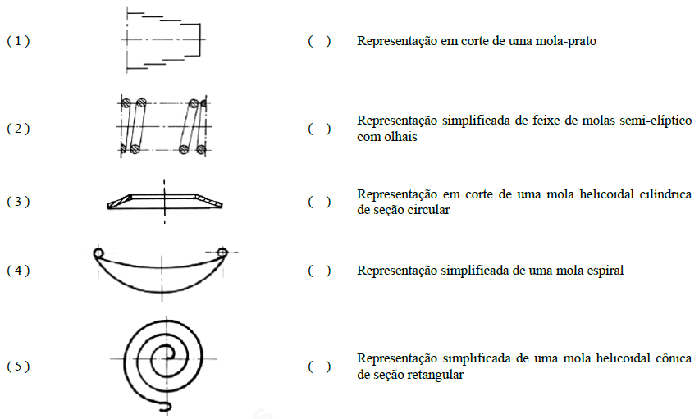

Em relação à representação de molas em desenho técnico, relacione a coluna da direita com a coluna da esquerda.

A sequência correta é:

Em relação aos Equipamentos de Proteção Individual (EPI), relacione as colunas.

( 1 ) EPI para proteção da cabeça

( 2 ) EPI para proteção dos olhos e face

( 3 ) EPI para proteção auditiva

( 4 ) EPI para proteção respiratória

( 5 ) EPI para proteção contra quedas com diferença de nível

( ) Máscara de Solda

( ) Respirador purificador de ar motorizado

( ) Cinturão de Segurança com Talabarte

( ) Balaclava

( ) Protetor auditivo

A sequência correta é:

Em relação aos Equipamentos de Proteção Individual (EPI), analise as afirmativas abaixo e marque CERTO (C) ou ERRADO (E) para cada uma delas.

( ) O funcionário da empresa não é responsável pela guarda e conservação do EPI.

( ) A empresa é obrigada a fornecer aos seus funcionários, mediante ressarcimento, EPI adequado ao risco, em perfeito estado de conservação e funcionamento sempre que as medidas de ordem geral não ofereçam completa proteção contra os riscos de acidentes do trabalho ou de doenças profissionais e do trabalho.

( ) O equipamento de proteção individual, de fabricação nacional ou importado, só poderá ser posto à venda ou utilizado com a indicação do Certificado de Aprovação - CA, expedido pelo órgão nacional competente em matéria de segurança e saúde no trabalho do Ministério do Trabalho e Emprego.

A sequência correta é:

Um torno sem caixa Norton possui o seguinte jogo de engrenagens que pode ser montado na sua viola:

# Número de dentes da engrenagem: 20 - 24 - 26 - 28 - 32 - 40 - 48 - 56 - 60 - 63 - 64 - 72 - 95 - 96 - 98 - 99 - 100 - 104 - 108 - 120 - 127

Sabendo-se que o fuso do torno possui passo de 4 mm. Qual a montagem da viola com 2 (duas) engrenagem para que seja possível a confecção de um parafuso de 2 (duas) entradas e passo de 5 (cinco) mm?

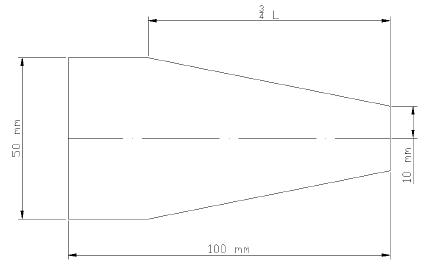

Deseja-se conificar uma peça cilíndrica de 50 mm de diâmetro em ¾ do seu comprimento utilizando-se um torno. Sabendo-se que o comprimento da peça é de 100 mm e que o raio menor da peça deve ser de 10 mm, qual o deslocamento que deve ser dado ao cabeçote móvel do torno?

Deseja-se desbastar uma placa de 330 mm de comprimento e 80 mm de largura, sendo que a operação de corte deve ser executada ao longo do comprimento.

Sabendo-se que:

1) a ferramenta a ser empregada para o corte possui 5 mm de largura;
2) o avanço da ferramenta após ida e volta do trenó da limadora é de 2 mm;

3) a velocidade de corte é de 10 m/min;
4) a velocidade de retorno é o dobro da velocidade de corte;
5) a folga de avanço é de 20 mm; e
6) a folga de retorno é de 10 mm.

Qual o tempo útil para o desbaste completo da placa?

Um fresadora possui um cabeçote divisor com um parafuso sem-fim de 2 (duas) entradas ligado a uma coroa de 80 (oitenta) dentes. Sabe-se também que o cabeçote divisor possui três discos com as seguintes furações:

Primeiro Disco: 15, 16, 17, 18, 19 e 30 furos

Segundo Disco: 21, 23, 27, 29, 31 e 33 furos

Terceiro Disco: 37, 39, 41, 43, 47 e 49 furos

Desejando-se fabricar uma engrenagem com 26 (vinte e seis) dentes, quantas voltas devem ser dadas na manivela do cabeçote divisor para a fabricação da engrenagem desejada?

Em relação ao processo de usinagem conhecido como retificação, analise as afirmativas abaixo e assinale a opção adequada.

I – O processo de retificação executado com a face do rebolo é denominado de Retificação Frontal.

II – O processo de retificação cilíndrica no qual a peça sem fixação axial é usinada por ferramentas abrasivas de revolução, com ou sem movimento longitudinal da peça, é denominado de Retificação Cilíndrica sem Centros.

III – O processo de retificação tangencial no qual a superfície usinada é uma superfície qualquer gerada pelo perfil do rebolo é denominado de Retificação Tangencial Plana.
