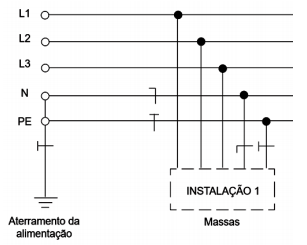

Considere os esquemas de aterramento apresentados a seguir.

Segundo a Norma da ABNT NBR 5410:2004, o esquema de aterramento da instalação 1 é denominado:

Considerando os dados do circuito magnético apresentados, a corrente i, em Ampères, necessária para gerar um fluxo magnético no núcleo magnético de 4 Wb é:

Dado que a relutância do núcleo é 200.10³ A.espira/Wb, a relutância do entreferro é 800.10³A.espira/Wb e número de espiras é N = 400, o valor aproximado da indutância L do circuito é:

A Figura a seguir mostra o esquema de proteção diferencial de um transformador monofásico.

A relação de transformação do transformador de corrente conectado ao primário é RTCp = 200:5. Em condições normais de operação, a corrente de restrição I_R do relé é nula. Considerando todos os transformadores ideais, a relação de transformação do transformador de corrente (RTCs), conectado ao secundário do transformador é:

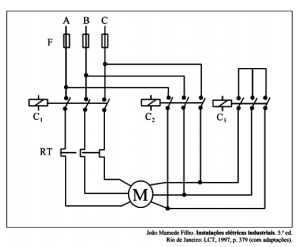

A partida direta de motores elétricos de indução demanda uma corrente de valor elevado, variando de 6 a 10 vezes a corrente nominal do motor. Essa elevada corrente de partida provoca quedas de tensão nos circuitos de alimentação das demais cargas alimentadas pela mesma fonte do motor. A fim de minimizar as quedas de tensão em circuitos sobrecarregados, são usadas, geralmente, chaves estrela-triângulo (Y-Δ), ilustradas na figura a seguir.

Com a chave de partida estrela-triângulo, durante a partida em estrela do motor de indução, a corrente de partida fica reduzida a:

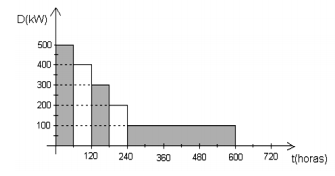

Um consumidor industrial, com potência instalada de 1000 kW, apresenta a seguinte curva de carga mensal:

Considerando o período mensal de 720 horas, o fator de carga mensal e o fator de demanda são, respectivamente:

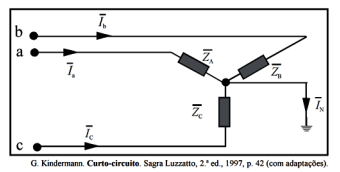

A figura a seguir mostra uma carga trifásica terminada em estrela aterrada. As impedâncias de cada fase da carga, para a situação estudada, têm os seguintes valores: . As correntes em cada fase são desequilibradas e apresentam os valores fatoriais: O circuito mostra a carga e seus terminais e omite as ligações pertinentes ao gerador, que é aterrado, permitindo circulação de correntes pela terra.

A partir dos dados e do circuito acima, a corrente de sequência zero é igual a:

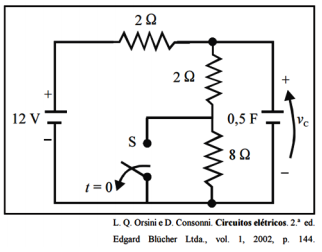

Após decorrido um tempo muito longo da mudança de posição da chave S, a potência fornecida pela fonte será igual a:

A corrente fornecida pela bateria imediatamente antes da chave S mudar de posição é igual a:

Nos instantes imediatamente antes e imediatamente após a chave S mudar de posição, o valor da tensão v_c no capacitor é igual a:
