A tabela verdade abaixo apresenta o estado da saída Y em função das variáveis binárias independentes a, b e c.

A expressão de Y na 2ª forma canônica é:

Uma edificação, com o comprimento e a largura iguais a 16 e 6 metros, é protegida contra descargas atmosféricas por meio de N para-raios do tipo Franklin de 5√3 metros de altura e ângulo de proteção de 30° .

O número mínimo de N para prover a proteção é:

Um sistema elétrico possui em um setor a tensão de 100 kV e a potência de 0,5 MVA como bases. Um equipamento, presente nesse setor, tem a sua impedância, em ohms, igual a 2.000∠70° .

O valor dessa impedância no sistema, por unidades, é:

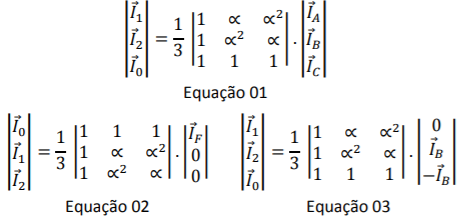

A equação matricial 01 abaixo relaciona as componentes simétricas com as fasoriais.

As condições de contorno apresentadas nas equações 02 e 03 referem-se, respectivamente, às faltas:

A respeito da obrigatoriedade dos documentos referidos pela Norma de Segurança em Instalações Elétricas – NR 10, analise as afirmativas a seguir.

I. Laudo pericial dos equipamentos que provocaram acidente elétrico é obrigatório.

II. Diagramas unifilares atualizados não são obrigatórios.

III. Especificação de equipamentos de proteção coletiva e individual é obrigatória.

Está correto somente o que se afirma em:

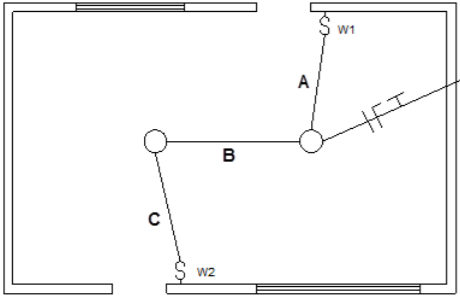

A figura abaixo apresenta a planta baixa de uma dependência, onde aparecem duas luminárias, dois interruptores e um circuito de chegada em uma das luminárias.

A fim de comandar as duas luminárias por meio de dois interruptores three-way, e considerando que a fase do circuito é conectada ao interruptor W2, no trecho A da linha devem passar:

Uma corrente elétrica de 2 A flui por uma impedância composta por um resistor de resistência 30 Ω e um capacitor.

Sabendo-se que essa impedância é alimentada por uma fonte senoidal de 100 V, o ângulo de defasagem da corrente em relação à tensão é:
