Um equipamento de um sistema de potência possui valores nominais de potência e tensão de 20 MVA, 500 kV e reatância de 0,1 p.u.. As bases adotadas no setor onde esse equipamento está instalado são 10 MVA e 250 kV.

O valor, em p.u., da reatância do equipamento para a nova base é:

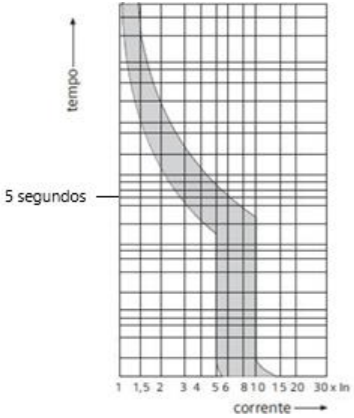

A figura abaixo apresenta a curva de um disjuntor de proteção de um circuito terminal em uma instalação elétrica com esquema de aterramento TN.

O usuário dessa instalação foi submetido a um choque indireto. O tempo máximo que essa pessoa pode ficar submetida a esse choque é de 5 segundos.

Sabendo-se que o disjuntor é de 20 A, para que o usuário fique protegido, a corrente de falta deve ser pelo menos igual a:

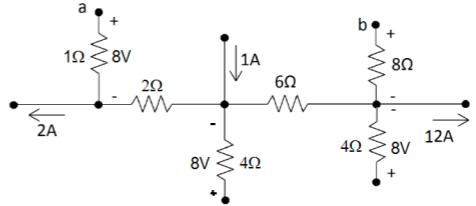

A figura abaixo apresenta um circuito elétrico composto por seis resistores.

Em alguns ramos são apresentados os valores das correntes elétricas e em alguns resistores, as respectivas diferenças de potencial.

A diferença de potencial V_ab desse circuito é igual a:

Um condutor retilíneo de 300 cm imerso em um campo magnético uniforme de 30 T é percorrido por uma corrente elétrica de 50 A.

O campo magnético atinge esse condutor longitudinalmente com um ângulo de 0° . A intensidade da força magnética nesse condutor é de:

Uma instalação industrial possui uma subestação abaixadora composta de um transformador na configuração delta-estrela de 400√3kVA. A tensão de entrada e a corrente de curto-circuito no ponto de entrega da concessionária são 10 kV e 0,5 kA.

Admitindo-se que as bases no ponto de entrega da concessionária correspondem aos dados de placa do transformador, a reatância reduzida da concessionária, em p.u., é:

Dois setores de um sistema elétrico são separados por um transformador, em que o seu lado primário está conectado ao setor com 500 kV de tensão de linha e o secundário está conectado ao setor com 100 kV de tensão de linha.

Sabendo-se que a tensão de base do primário é de 50 kV, a tensão de base e a tensão em p.u. no setor conectado ao secundário do transformador são iguais a:

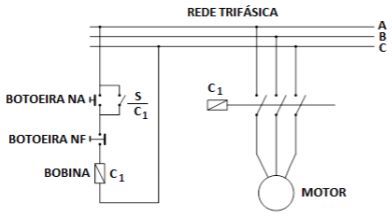

A figura abaixo apresenta um esquema típico de acionamento de um motor.

A respeito desse esquema, analise as afirmativas a seguir.

I. O motor é ligado pela botoeira NA.

II. A chave S é responsável por manter o motor ligado após o acionamento da chave NF.

III. A botoeira NA é responsável por selar a conexão realizada pela chave S.

Está correto somente o que se afirma em:

Um equipamento possui resistência de 3 ohms e indutância de 20 mH. A alimentação desse equipamento é realizada por uma fonte de tensão ideal senoidal de 100/πHz.

O módulo da impedância vista pela fonte, em ohms, é:
