Para se prover um iluminamento de 800 LUX em um ambiente de 200 m² foram utilizadas luminárias de 5.000 lúmens. O método utilizado para o dimensionamento é o dos lúmens, em que os fatores de utilização e de manutenção são iguais a 0,5 e 0,8. A quantidade de luminárias utilizadas é igual a

Em uma sala existem vários equipamentos monofásicos instalados que são alimentados por circuitos que estão ligados a um quadro de distribuição trifásico. Este quadro é alimentado por um alimentador vindo do quadro geral de alimentação de toda a instalação. O histórico de manutenção mostra que pelo neutro desse alimentador circula uma corrente elétrica elevada. De forma repentina, ocorreu a queima de vários equipamentos simultaneamente nessa sala. Uma possível causa desse evento é:

O condutor elétrico utilizado no circuito que alimenta um único equipamento, que opera permanentemente com uma corrente de 30 A, possui uma capacidade de condução de 32 A nas condições de instalação. Os disjuntores disponíveis para realizar a proteção possuem correntes nominais iguais 20, 24, 28, 35 e 38 ampères, tendo todos eles o fator de atuação igual a 1,3. Considere as afirmativas abaixo, sabendo-se que o condutor suporta uma sobrecorrente de até 45% por um tempo igual ao tempo de atuação do disjuntor e que o dimensionamento do condutor teve o critério de capacidade de condução de corrente elétrica prevalecido sobre os demais. Assinale (V) para as afirmativas verdadeiras e (F) para as falsas.

( ) Os disjuntores de 20, 24 e 28 ampères protegem o circuito e não mantém o equipamento operando.
( ) O disjuntor de 35 ampères protege o circuito e mantém o equipamento operando.
( ) O disjuntor de 38 ampères não protege o circuito e não mantém o equipamento operando.

Considerando a sequência de cima para baixo, é correto o que se apresenta em:

A fim de realizar o dimensionamento do alimentador geral de uma instalação elétrica, foi levantado o consumo de energia da instalação em um dado período. O fator de carga típico desse tipo de instalação neste período é igual a 0,8.
Sabendo-se que a energia consumida foi de 1.000 kWh no período de 20 horas, a demanda que deve ser considerada neste período para fins de planejamento do dimensionamento do alimentador é

Uma carga elétrica monofásica residencial de 4.000 VA é alimentada por um circuito de 20 m de comprimento. A queda de tensão unitária do circuito é de 5 V/A.km. Considerando que a tensão de alimentação é de 200 V, a queda de tensão percentual no circuito é

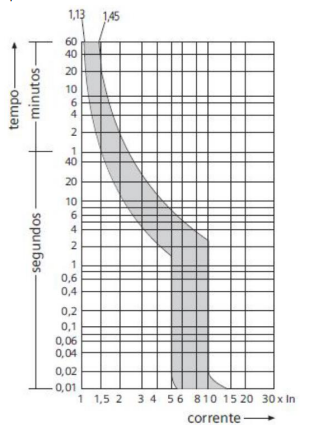

O usuário de uma instalação elétrica com esquema de aterramento TN entra em contato com uma das fases através da estrutura metálica do equipamento manipulado por ele. O tempo máximo que ele pode ficar submetido a esse choque é de 5 segundos. A curva do disjuntor de proteção desse circuito é apresentada abaixo e o valor de sua corrente nominal é de 30 A.





O menor valor da corrente de falta, de modo que o usuário se mantenha protegido pelo disjuntor é, aproximadamente igual a

O esquema de aterramento utilizado em instalações elétricas de baixa tensão, que resulta em uma baixa corrente de falta quando a fase entra em contato com a parte metálica da estrutura do equipamento pela primeira vez é o

Uma instalação elétrica alimenta vários equipamentos, perfazendo uma potência de 20 kVA com fator de potência igual a 0,866 em atraso. Nessa instalação será instalado um motor síncrono para atender uma carga mecânica de 10,72 HP. O rendimento desse motor para a sua potência máxima é 0,8.
Para atender a carga mecânica no seu valor exato e corrigir o fator de potência para a unidade, o fator de potência capacitivo do motor síncrono deve, aproximadamente, ser igual a
Dado: 1 HP = 746 W
