A operação matemática (B5)16 – (00111001)2 resulta, no sistema decimal, no valor:

Sobre redes lógicas, analise as proposições abaixo.

I. Os repetidores são dispositivos que concentram e distribuem os cabos dos computadores ligados a uma rede lógica.

II. O cabo de par trançado com conectores RJ45 do tipo cross-over tem de um lado a pinagem de acordo com a norma EIA/TIA 568A e do outro de acordo com a norma EIA/TIA 568B.

III. Na topologia estrela, os computadores estão ligados em série por cabo coaxial de 50 Ω.

Está correto o que se afirma APENAS em

Uma onda de 400 MHz é transmitida via rádio (ar) e por um cabo coaxial cuja indutância efetiva vale 0,25 μH/m e a capacitância efetiva vale 100 pF/m. É correto afirmar que

Considere a expressão lógica: !$ S = \overline{X . \overline{Y} + X . Y . \overline{Z}} !$.

Para implementar um circuito lógico que gere a mesma tabela-verdade dessa expressão lógica são necessárias e suficientes as portas lógicas:

NOT

OR

AND

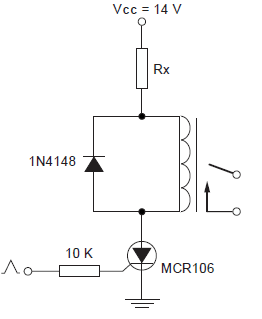

Para o relé operar próximo das suas especificações nominais, o valor comercial de Rx deve ser

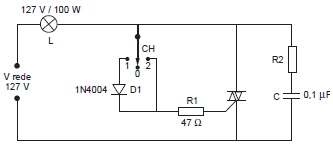

I. A chave é usada para, na posição 1, acender a lâmpada e na posição 2, para apagá-la.

II. Depois de acesa a lâmpada, a chave pode retornar para a posição zero que a lâmpada continuará acesa.

III. Com a chave na posição 1, a lâmpada acende com potência reduzida.

IV. Depois de ligada, o produto R2×C determina o tempo em que a lâmpada permanecerá acesa.

V. Com a chave na posição 2 haverá corrente de gatilho em ambos os semiciclos da tensão da rede.

Está correto o que consta APENAS em

Analise o trecho de programa do microcontrolador da família 8051:
Após o processamento do programa, o conteúdo do acumulador (A) e do flag denominado carry (C) valem:

Examine as afirmativas abaixo, sobre características de antenas.

I. É chamado de ganho da antena, a relação entre campo de irradiação máximo e campo de irradiação mínimo em dB.

II. Eficiência: é a relação entre a potência realmente irradiada por uma antena e a potência a ela entregue pelo transmissor.

III. Diretividade: é a relação entre o campo irradiado pela antena em uma determinada direção e o campo que seria irradiado por uma antena isotrópica que recebesse a mesma potência.

IV. Relação frente-costas: é a relação entre a potência irradiada em uma direção predominante e aquela irradiada no mesmo eixo, porém em direção oposta.

V. Ângulo de abertura: é a faixa de frequência na qual ela pode operar satisfatoriamente, sem alterar suas características mais importantes, como por exemplo, a diretividade.

Das características expostas das antenas está correto o que consta APENAS em

Dispositivo de proteção caracterizado por uma curva tempo x corrente em que o disparo instantâneo ocorre somente quando a corrente do circuito atinge entre 10 a 20 vezes o seu valor nominal é:
