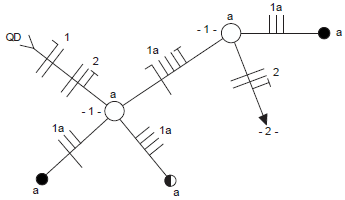

Caracteriza essa instalação:

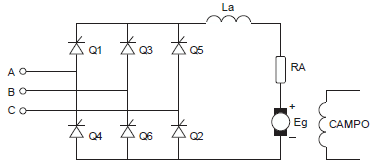

A figura abaixo corresponde a um motor de corrente contínua de 20 kW com tensão nominal de armadura de 460 V, sendo alimentado por um retificador controlado. Segundo especificação, o motor suporta uma sobrecarga de 1,6 vezes a corrente nominal durante 15 s.

O retificador deve ser dimensionado para suportar uma corrente de sobrecarga de, aproximadamente,

A ligação necessária, para que o motor opere com tensão de linha de 220 V, está representada em

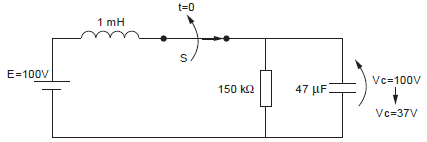

Depois de aberta a chave S no instante t = 0, a tensão no capacitor cai para 37 V no tempo, aproximado, de

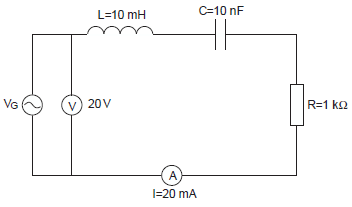

Analisando a situação apresentada, pode-se afirmar que a frequência, aproximada, de operação do gerador é

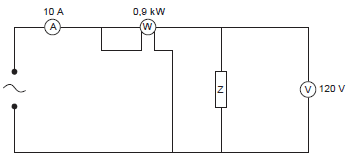

O valor da impedância complexa em ohms é, aproximadamente,

Tipo
I.	Relé magnético.
II.	Relé de sub e sobretensão.
III.	Relé bimetálico.
IV.	Relé cíclico.
V.	Relé de impulso.

Aplicação
a.	Proteção de motores contra sobrecarga.
b.	Proteção de curto-circuito.
c.	Comuta os seus contatos em uma sequência predeterminada no tempo, e ao terminá-la, recomeça novamente. É usado, por exemplo, para repetir operações todos os dias ou a cada intervalo de horas pré-ajustadas.
d.	Desenergiza a rede, em caso de oscilações consideráveis da tensão. Pode entrar no automatismo fazendo com que, na inexistência de tensão na alimentação principal, providencie a entrada de outra como segurança, por exemplo, um grupo gerador-diesel.
e.	Dispositivo eletromecânico que permite modificar mais de um cenário de iluminação a partir de um único ponto de acionamento.

Considere os ensaios citados abaixo.

Ensaio:

I. em vazio.

II. de isolação.

III. em curto-circuito.

IV. de polarização.

Os parâmetros do circuito equivalente do transformador NÃO IDEAL podem ser conseguidos, experimentalmente, com o que consta APENAS em

Sobre dispositivos de proteção em instalações elétricas prediais, analise as proposições abaixo.

I. Quando a corrente de projeto é superior à maior corrente nominal de disjuntores termomagnéticos comerciais, deve-se substituir o disjuntor por um interruptor DR.

II. O DPS é um dispositivo usado para proteger a instalação elétrica contra surtos de tensão provocados por descargas atmosféricas.

III. Para que o disjuntor termomagnético opere corretamente em caso de sobrecarga, a sua corrente nominal deve ser maior que a capacidade de corrente do condutor fase do circuito.

Está correto o que se afirma em

Considere um circuito RLC em série, em que R = 80 Ω, X_L = 80 Ω e X_C = 20 Ω, alimentado por uma tensão senoidal de 110 V/60 Hz. Sobre ele é correto afirmar que a potência ativa em watts é, aproximadamente,
