Questões do Concurso EBSERH - IADES

992222 Ano: 2012
Disciplina: Arquitetura
Banca: IADES
Orgão: EBSERH

Provas:

Arquiteto e Urbanista
Provas ×

ProjetosLayout

Enunciado 992222-1

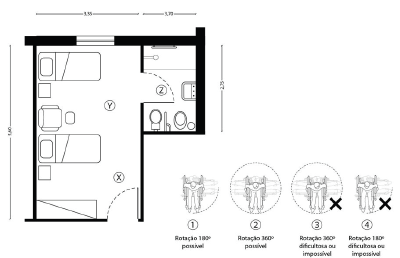

Considerando o conforto ergonômico na circulação pelo ambiente, ilustrado acima (*), assinale a alternativa que apresenta a associação correta entre as posições X, Y e Z no espaço e as rotações 1, 2, 3 e 4 indicadas para um cadeirante. (ver imagem ampliada na página 16)

(*) Fonte: Ilustração composta para a questão, construída a partir da inspiração da Revista Brasileira de Ergonomia, v.7, n.3.

Provas

Questão presente nas seguintes provas

992221 Ano: 2012
Disciplina: Arquitetura
Banca: IADES
Orgão: EBSERH

Provas:

Arquiteto e Urbanista
Provas ×

Arquitetura DigitalBIM

A crescente adoção de tecnologias BIM pelos profissionais de arquitetura e urbanismo requer a atualização de muitos profissionais. BIM é, na realidade, um processo e não um produto. É comum que os produtos BIM sejam desenvolvidos com o uso de muitos programas, de várias empresas, e dificilmente um processo BIM será desenvolvido por um único software. Sobre BIM, assinale a alternativa correta.

A

“Building Integration Management” (com tradução livre para Gerenciamento de Integração em Edifícios) é a principal vantagem do software Autodesk Revit Architecture. O gerenciamento de integração e tecnologias dos projetos de arquitetura é desenvolvido automaticamente pelos desenhos 2D e 3D do programa, que pode exportar a programação de controles para automação de iluminação, uso econômico de água e ventilação dos edifícios.

B

A Autodesk integraliza o processo de “Building Information Modeling” (com tradução livre para Modelagem Informacional de Construção) com as versões Revit Architecture, Structure, Ecotec Analysis e MEP (“Mechanical, Electrical, Plumbing”, com tradução livre para Mecânico, Elétrico e de Tubulações), além de seu programa NavisWorks, que trabalha simulações, estimativas e análises de obras.

C

A maior revolução e contribuição do Revit Architecture para a atividade profissional do arquiteto e urbanista é a exportação de programação para automações entre o projeto e o desenho urbano, auxiliando concessionárias públicas a otimizar o controle de águas e esgotos, principalmente em prevenção aos desastres meteorológicos. O pioneiro estado da Califórnia, nos Estados Unidos, exige desde 2012 que todos os Planos Diretores de novos assentamentos urbanos, somente sejam registrados com documentação BIM.

D

O programa Autodesk Revit trabalha o processo BIM com a versão mais recente do programa CorelDRAW (versão 13), integrando desenhos técnicos precisos com a famosa capacidade de ilustração da Corel. Os arquivos do Revit são manipulados nativamente pelo CorelDRAW e, vice-versa, por meio do CorelBIM, plugin de compatibilidade desenvolvido pela Autodesk.

E

O programa Adobe Illustrator oferece integração ao processo BIM por meio do programa ArchiCAD, podendo gerir produtos de arquitetura e de comunicação visual integrados. O programa auxiliar VectorWorks é quem faz a análise de sustentabilidade. O ArchiCAD compatibiliza as versões antigas de AutoCAD para as novas versões em BIM.

Provas

Questão presente nas seguintes provas

992220 Ano: 2012
Disciplina: Arquitetura
Banca: IADES
Orgão: EBSERH

Provas:

Arquiteto e Urbanista
Provas ×

Tecnologia das ConstruçõesPatologias
Tecnologia das ConstruçõesSistemas e Elementos ConstrutivosSistemas EstruturaisEstruturas de Concreto

Enunciado 992220-1

A ilustração acima representa o corte de duas vigas e uma laje pavimentada com piso cerâmico. Sobre esse contexto, assinale a alternativa correta

A

A laje deformou porque não foi aplicada a junta de dilatação nas suas extremidades, conforme recomenda a norma NBR 9441.

B

Ocorreu destacamento de piso por ausência da junta de dilatação de acessibilidade da laje, conforme recomenda a norma NBR 5410.

C

A laje deformou sem formar trincas devido à proteção do piso cerâmico, que absorveu o momento cortante e preservou o conjunto estrutural desse esforço.

D

Ocorreu destacamento de piso por decorrência de deformação da laje.

E

As vigas comprimiram a laje em decorrência do esforço da estrutura superior ao pavimento.

Provas

Questão presente nas seguintes provas

992219 Ano: 2012
Disciplina: Arquitetura
Banca: IADES
Orgão: EBSERH

Provas:

Arquiteto e Urbanista
Provas ×

UrbanismoPolíticas Públicas

Pode-se dizer que os tributos são quaisquer pagamentos previstos em lei que não representem uma punição por ato ilícito. Segundo Mozart Bezerra da Silva (2006), os impostos podem ser tratados como custo direto, despesa administrativa e despesa tributária. Considerando os impostos de uma obra gerida por uma empresa (pessoa jurídica), qual dos tributos abaixo é claramente uma despesa administrativa?

Provas

Questão presente nas seguintes provas

992218 Ano: 2012
Disciplina: Arquitetura
Banca: IADES
Orgão: EBSERH

Provas:

Arquiteto e Urbanista
Provas ×

Conforto AmbientalConforto Térmico

Quando há diferença de temperatura entre duas regiões do espaço, esta tende a ser eliminada pela passagem espontânea de calor de uma região para a outra. Ao conjunto dos fenômenos responsáveis por essa passagem dá-se o nome de transmissão de calor. Estes fenômenos podem se manifestar de três formas distintas: condução, convecção e radiação. Assinale a alternativa correta sobre as formas de transmissão de calor.

A

Condução é a transmissão de calor de uma parte para outra do mesmo tipo de corpo. Uma sequência de brises solares metálicos separados por 5 cm, por exemplo, representam bem este tipo de transmissão. O primeiro brise aquecido pelo sol resfria conduzindo o calor para o brise seguinte, uma vez que ambos são compostos pelo mesmo tipo de material.

B

Convecção é a passagem de calor de uma parte para outra de um mesmo corpo, quando há condução direta e esta age inversamente sobre a transmissão, pela tendência da parte inferior do corpo estar mais fria que a parte superior.

C

Radiação é a passagem de calor que irradia radialmente. Um forno circular composto por tijolos cerâmicos se beneficia da radiação de calor para manter sua temperatura interna.

D

Se posicionarmos um corpo quente no vácuo, isolado do contato de qualquer meio passível de ser ponderado, perceberemos que ele perderá calor por radiação, em maneira não necessariamente proporcional à diferença de temperatura entre o corpo e o meio.

E

A transmissão de calor por radiação obedece à chamada lei de Fourier, considerando que o fluxo térmico é diretamente proporcional à superfície de transmissão, por meio da qual se verifica a passagem de calor e o gradiente de temperatura.

Provas

Questão presente nas seguintes provas

992217 Ano: 2012
Disciplina: Arquitetura
Banca: IADES
Orgão: EBSERH

Provas:

Arquiteto e Urbanista
Provas ×

AcessibilidadeAcessibilidade e Desenho Universal
AcessibilidadeDimensionamentos Mínimos
AcessibilidadeEquipamentos e Mobiliários

É recomendável que uma mesa seja adequada a um desenho universal. Assinale a alternativa que apresenta a altura livre e a superfície de trabalho, respectivamente, de uma mesa com dimensões apropriadas a uma pessoa sentada, em uma cadeira comum, ao mesmo tempo em que atenda às recomendações da NBR 9050, oferecendo acessibilidade e conforto ergonômico a uma pessoa em cadeira de rodas.

Provas

Questão presente nas seguintes provas

992216 Ano: 2012
Disciplina: Arquitetura
Banca: IADES
Orgão: EBSERH

Provas:

Arquiteto e Urbanista
Provas ×

AcessibilidadeAcessibilidade e Desenho Universal
AcessibilidadeDimensionamentos Mínimos
AcessibilidadeEquipamentos e Mobiliários

Considerando o conforto ergonômico para uma bacia sanitária, incluindo a altura do assento, assinale a alternativa que apresenta a sua altura máxima em um banheiro preparado para qualquer usuário.

Provas

Questão presente nas seguintes provas

992215 Ano: 2012
Disciplina: Arquitetura
Banca: IADES
Orgão: EBSERH

Provas:

Arquiteto e Urbanista
Provas ×

Tecnologia das ConstruçõesSistemas e Elementos Construtivos
Tecnologia das ConstruçõesVedações

O vidro é um produto homogêneo, obtido por meio de resfriamento de massa inorgânica em fusão. Em temperatura ambiente, como é encontrado usualmente, é frágil e pode ser transparente, translúcido ou opaco (com aplicação de determinadas películas). É um material versátil, encontrado em diversas situações, em construções. Com base nisto e em relação aos tipos de vidro, assinale a alternativa correta.

A

Vidro laminado: possui maior resistência mecânica do que o vidro comum e é também conhecido como vidro de segurança. Sua fabricação consiste em um processo de têmpera, obtida pelo aquecimento gradativo a temperatura de 700° C (ponto de amolecimento do vidro), seguido de resfriamento. Desta forma a lâmina do vidro fica mais resistente.

B

Vidro fantasia: é submetido a um processo de serigrafia por meio da aplicação de camadas de esmalte, através de uma tela serigráfica em uma ou em ambas as faces do vidro, até provocarem o efeito plástico desejado.

C

Vidro float: tem como característica ser um vidro de segurança. É composto de duas ou mais lâminas de vidro, coladas pela intercalação de até quatro filmes de policarbonato ou polivinil butiral (PVB), o que lhe confere resistência.

D

Vidro duplo ou insulado: é composto por duas ou mais lâminas de vidros, com um gás inerte entre elas. Este gás pode ser ar desidratado ou até gases nobres como argônio, criptônio ou xenônio.

E

Vidro u-glass: um fino filme de um óxido metálico é colocado diretamente sobre o vidro. Esta película tem a característica de baixa emissividade (low-e) e reduz a transferência de calor (infravermelho longo) através das janelas. Esta condição permite maior conforto térmico no interior das edificações.

Provas

Questão presente nas seguintes provas

992214 Ano: 2012
Disciplina: Arquitetura
Banca: IADES
Orgão: EBSERH

Provas:

Arquiteto e Urbanista
Provas ×

Arquitetura DigitalCAD e AutoCAD

O AutoCAD é um programa de desenho assistido por computador comercializado desde 1982. É utilizado, principalmente, para elaboração de desenho técnico em 2D e para modelagem tridimensional. Sobre seu uso na área de informática aplicada à arquitetura, assinale a alternativa correta.

A

A precisão dos desenhos técnicos em AutoCAD é adequada para detalhamento de até 1x10^-2 m.

B

A versão AutoCAD SketchUP, uma versão intermediária entre o AutoCAD completo e o AutoCAD LT, está surpreendendo o mercado e alcançando grande aceitação, nos escritórios de arquitetura de sistemas de saúde, devido ao seu preço reduzido e, simultaneamente, à sua facilidade de detalhamento de desenhos 2D, a partir de esboços à mão livre (sketches).

C

O AutoCAD foi o primeiro programa de desenho assistido pelo computador (CAD - Computer Aided Design) e a revolução proporcionada à área de arquitetura inspirou a adoção de CAD na indústria de aviação.

D

O AutoCAD é atualizado, frequentemente, com mais de 19 versões lançadas. A versão mais atual, 2013, exporta desenhos nos formatos Metafile (.wmf), ACIS (*.sat), Lithography (*.stl), Encapsulated PostScript (*.eps), 3D Studio (*.3ds) e em vários outros.

E

O AutoCAD pode ser utilizado gratuitamente por empresas governamentais ou de interesse público no Brasil.

Provas

Questão presente nas seguintes provas

992213 Ano: 2012
Disciplina: Arquitetura
Banca: IADES
Orgão: EBSERH

Provas:

Arquiteto e Urbanista
Provas ×

Implantação e SituaçãoTopografia e Cartografia

Com relação aos conceitos de topografia relacionados à arquitetura e à tecnologia atual de medição de terrenos e edificações, assinale a alternativa correta.

A

Os teodolitos são equipamentos utilizados na aferição de medidas angulares horizontais e azimutais. São constituídos por uma parte fixa – a base, que permite fixar o equipamento no terreno – e uma parte móvel – a alidade, que gira em torno de um eixo perpendicular à base.

B

As estações totais são constituídas de um teodolito eletrônico e um distanciômetro eletrônico – MED – em um mesmo equipamento, o que facilita o controle geométrico em obras de engenharia e arquitetura.

C

Os níveis ópticos têm como objetivo proporcionar pontarias ópticas horizontais. Atualmente tem sido adotado, especialmente na construção, outro sistema de nivelamento mais preciso que o nível óptico, composto por um gerador laser nivelado sobre um tripé topográfico, um prisma que permite definir um plano horizontal visível e um sensor que permite ler o desnível entre o terreno e o plano horizontal.

D

A fotogrametria é uma forma de medição de terrenos e de edificações feita a partir da medição, análise e interpretação de “fotogramas”, visando classificar e determinar a posição e a dimensão virtual do objeto representado.

E

No início, o sistema GPS (do inglês Global Positioning System) auxiliava operações militares e a navegação. Hoje ele é utilizado pelos mais diversos profissionais, devido a sua facilidade e rapidez no retorno da informação. A única desvantagem deste sistema é o fato de ele fornecer apenas as coordenadas bidimensionais de pontos em um terreno, o que requer sempre o auxílio de outros instrumentos de medição (como teodolito) para se obter as três dimensões.
