Assinale a alternativa que não apresenta um método de proteção contra descargas atmosféricas.

Um circuito de resistores onde os mesmos são dispostos em série é denominado:

Qual o nome da tensão encontrada entre os dois pés de um indivíduo que se encontra no interior de uma malha de terra onde flui, naquele momento, determinada corrente de defeito?

Assinale a alternativa que apresenta a resistência equivalente ao circuito apresentado.

Assinale a alternativa que corresponde ao tipo de filtro abaixo.

Em se tratando da demanda do quadro de distribuição geral, assinale a alternativa correta.

Assinale a alternativa que completa a frase abaixo.

Filtros que contêm somente resistores, capacitores e indutores são chamados de . Já os que contêm fontes dependentes adicionais são chamados de .

Relacione as colunas, considerando as definições dos tipos de Tensões Associadas ao Aterramento, e assinale a alternativa com a sequência correta.

1 – Tensão de falta

2 – Tensão de toque

3 – Tensão de passo

4 – Tensão nominal de um sistema elétrico em relação à terra

( ) Tensão entre um condutor fase e a terra em condições de funcionamento nominal.

( ) Tensão entre o pé e a mão que toca uma massa metálica energizada em relação à terra, ocasionada, por exemplo, por uma falha de isolamento.

( ) Tensão que aparece quando de uma falha de isolamento, entre uma massa e a terra. Só ocorre se a alimentação possuir um ponto aterrado, neutro.

( ) Tensão que surge no solo entre os pés de uma pessoa, que está próxima de um eletrodo (ou malha) de aterramento no instante em que passa pelo solo uma corrente elétrica.

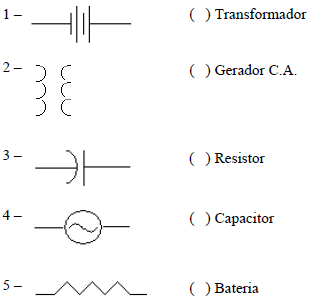

Considerando a simbologia padrão empregada em circuitos elétricos, relacione as colunas e, em seguida, assinale a alternativa com a sequência correta.

A potência fornecida pela rede, sobre uma carga, é de 7612 W. Assinale a alternativa que apresenta o valor da tensão que deve ser aplicada a essa carga, sendo o fator de potência de 80% e a corrente de 50 A por fase. Considere \( \sqrt 3 = 1,73 \) , se necessário.
