Para o circuito a seguir, determine a leitura do conversor analógico/digital sabendo que os amplificadores operacionais estão com o offset ajustados e que a frequência de amostragem está adequada para a leitura do sinal e assinale a alternativa correta.

Assinale a alternativa que apresenta, correta e respectivamente, a nomenclatura para os símbolos I a V utilizados em redes de distribuição ilustrados abaixo.

O DPS é um dispositivo de proteção contra surto utilizado nas instalações elétricas para prevenir surto de tensão na rede elétrica causado por raios. Analise as assertivas abaixo em relação às famílias de DPS em função do tipo de proteção:

I. O DPS por comutação ou disparo utiliza como elemento principal o tranzorb.

II. O DPS por limitação é o mais popular e seu elemento de proteção é baseado no varistor ou diodo zener.

III. O DPS combinado utiliza um centelhador em série ou paralelo com um varistor ou diodo zener.

Quais estão corretas?

Sabendo que o TC da figura abaixo possui uma relação de 600/1, determine o valor da corrente I se for medida uma corrente entre os terminais A e B do TC de 0,5ª e assinale a alternativa correta.

Para a mesma indústria da anterior, que possui motor com carga ativa de 2KW e carga reativa de 3,46KVar indutivo, qual o novo fator de potência se for aplicado nessa carga um banco de capacitores 116μF? Considere a frequência da rede de 50Hz, a tensão de 200V e π = 3,14.

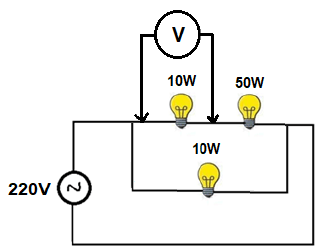

Sabendo que as lâmpadas apresentam as potências de 10W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 220V, determine a leitura do voltímetro V no circuito a seguir e assinale a alternativa correta. Considere o valor arredondado sem casas decimais.

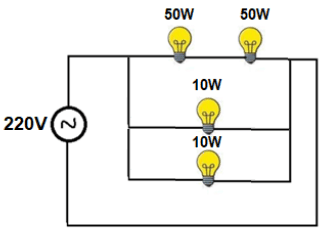

Sabendo que as lâmpadas apresentam as potências de 10W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 220V, determine a resistência equivalente para o circuito a seguir e assinale a alternativa correta. Considere o valor arredondado sem casas decimais.

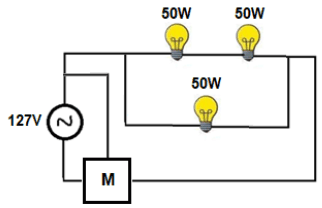

Sabendo que as lâmpadas apresentam as potências de 10W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 220V, determine a energia medida pelo medidor M em KWh se o circuito ficar ligado todos os dias por 12 horas durante 10 dias em uma rede de 127V e assinale a alternativa correta. Considere o valor sem casas decimais.

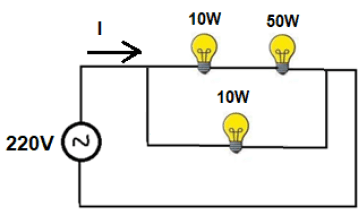

Sabendo que as lâmpadas apresentam as potências de 10W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 220V, determine a corrente fornecida pela fonte e assinale a alternativa correta. Considere o valor truncado com duas casas decimais.

Sabendo que as lâmpadas apresentam as potências de 10W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 220V, determine a potência elétrica fornecida pela fonte se as lâmpadas forem ligadas em série conforme o circuito baixo e assinale a alternativa correta. Considere o valor sem casas decimais.
