A questão a seguir diz respeito a alguns tipos de instalações especiais. Numerando-se os espaços entre parênteses na ordem apresentada, assinale a opção correta:

1- pára-raios

2- escada pressurizada

3- sistema de detecção de fumaça e alarme de incêndio

4- sistema de combate a incêndio por CO2

( ) utiliza sistema de aterramento

( ) sua utilização garante um ambiente livre de fumaça, em caso de incêndio

( ) sistema mais utilizado em áreas de CPD, salas de painel de comando e telefonia celular

( ) uso indicado em cozinhas industriais, devido ao acúmulo de gordura nos equipamentos e coifas

A figura abaixo mostra um esquema isométrico de distribuição de água potável. A sua representação em planta é corretamente mostrada em:

Correlacione os símbolos gráficos de instalação elétrica com as descrições abaixo e assinale a sequência correta:

( ) condutor de retorno no interior do eletroduto

( ) disjuntor a seco.

( ) quadro geral de luz e força aparente.

( ) fusível

( ) chave seccionadora, abertura sem carga

Dos conjuntos de 3 (três) elementos apresentados abaixo, se referem única e exclusivamente ao projeto de instalações prediais de esgotos sanitários:

Em relação ao projeto de instações elétricas, as convenções utilizadas para circuitos, tomadas e interruptores, são identificados INCORRETAMENTE em:

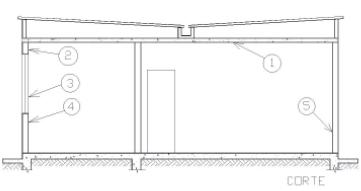

A figura abaixo mostra a representação de um corte em projeto de arquitetura.

As escalas representadas por 1:1, x:1 e 1:x são, respectivamente:

No desenho da planta-baixa de uma edificação, as linhas contínua larga, tracejada larga e contínua estreita devem, respectivamente, representar:

Segundo a norma técnica brasileira, nos formatos de papel série A, a especificação A0 corresponde à:

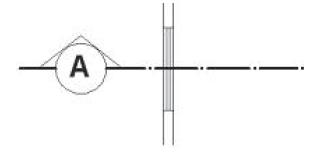

Nos projetos de arquitetura, observando a convenção ilustrada abaixo, a linha "traço e ponto" e o sentido da seta representam, respectivamente:
