O sensor, cuja simbologia é mostrada na Figura abaixo, é capaz de detectar, pela variação de espessura ou área de um dielétrico, tanto materiais metálicos quanto não metálicos, sejam sólidos ou líquidos.

Esse é um sensor

Considere o redutor movido por motor elétrico da Figura abaixo.

Nesse redutor,

• A velocidade angular N1 do motor elétrico é igual a 1.400 rpm;
• P1 e P2 são polias vinculadas entre si por meio de uma correia trapezoidal com raios medindo, respectivamente, 280mm e 140mm;
• G1, G3, G5 e G6 são engrenagens cilíndricas de dentes retos, enquanto G2 e G4 são engrenagens cônicas de dentes retos. A quantidade de dentes de cada engrenagem está listada no quadro abaixo.

A partir dessas informações, as velocidades angulares da polia P2 e da engrenagem G6, em rpm são, respectivamente,

O equipamento usado em um sistema pneumático tem uma única entrada de ar comprimido para mover, ao longo de sua linha longitudinal até uma posição desejada, um êmbolo dotado de haste, cujo movimento de recuo resulta da ação direta de uma mola.

Esse equipamento é denominado atuador

Uma tubulação metálica submersa em água salgada é composta por um tubo de aço carbono atarraxado ao corpo de uma válvula confeccionada em bronze. Observou-se que há um furo passante na parede do tubo na região de rosqueamento.

O furo é fruto de corrosão conhecida como

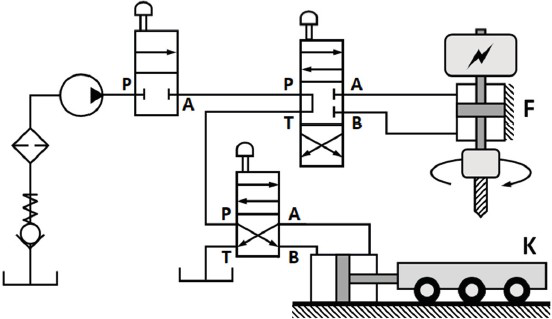

Considere o circuito hidráulico da Figura abaixo e o respectivo quadro de operação.

Quadro de Operação do Circuito

Um operador aciona manualmente as três válvulas de controle direcionais do circuito hidráulico da Figura acima, seguindo as instruções escritas no Quadro de Operação do Circuito.

Como resultado da operação, os deslocamentos lineares resultantes da broca da furadeira F e da plataforma móvel K são, respectivamente,

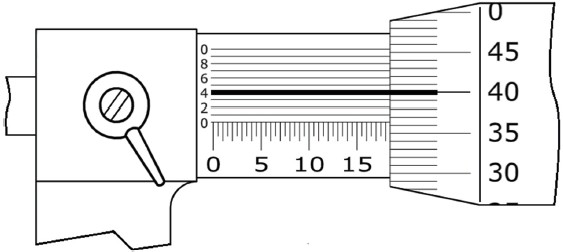

A leitura, em milímetros, registrada no micrômetro da Figura abaixo é

Um profissional deseja mover um desenho no Autocad da Posição 1 para a Posição 2, conforme a Figura abaixo.

Para fazer esse movimento, deve-se realizar esta sequência de comandos após a seleção de MOVE:

Para realizar a reenergização de um sistema elétrico, primeiramente retiram-se as ferramentas e utensílios do local e, em seguida, deve-se proceder a uma sequência de ações, que deve respeitar esta ordem:

Atuadores são elementos que produzem movimentos atendendo a comandos que podem ser manuais ou automáticos.

Os atuadores cilíndricos pneumáticos possuem

Um circuito elétrico foi dimensionado com um condutor de 2,5 mm². A corrente nominal no circuito é de 21 A, e a sua capacidade de condução nas condições da instalação é de 24 A. Sabe-se ainda que o circuito alimenta uma única carga que permanece ligada ininterruptamente, que o fator de atuação dos disjuntores da linha escolhida é igual a 1,2 e que a máxima sobrecarga, no tempo de atuação, que o circuito pode suportar é de 50%. Os disjuntores disponíveis apresentam os seguintes valores: 15 A, 20 A, 25 A, 30 A e 35 A.

A escolha da proteção deve ser:
