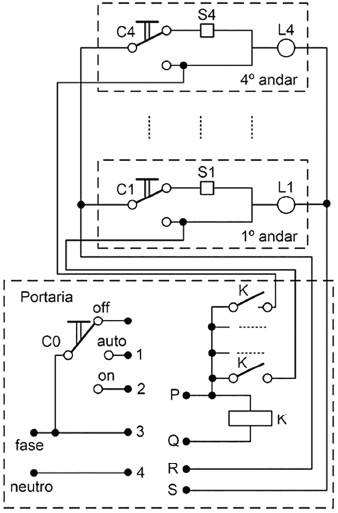

O diagrama elétrico apresentado na Figura corresponde ao circuito de iluminação dos corredores instalado em um edifício de 4 andares. Os circuitos dos 2º e 3º andares são idênticos aos dos 1º e 4º andares, tendo sido suprimidos. Os símbolos L1 e L4 representam as lâmpadas nos corredores, e S1 e S4, os sensores de presença nos correspondentes andares, cujos contatos se fecham com o movimento. Na portaria, foi instalada a chave C0 de três posições, a qual permite desligar as lâmpadas (off), colocá-las em modo automático (auto) por meio dos sensores ou mantê-las ligadas (on).

Para que o circuito funcione adequadamente, quais ligações deverão ser realizadas entre os terminais 1 a 4 e P, Q, R e S?

Na Figura, apresenta-se parte de um circuito em torno do nó 1, contendo a fonte de tensão V_in e a fonte de corrente I₃. Sabe-se que V₁, V₂ e V₃ são as tensões nos pontos indicados.

Aplicando-se a Lei de Kirchhoff das correntes no nó 1, qual a equação que deverá ser obtida?

O sistema de aterramento tem papel importante na garantia da segurança e do funcionamento adequado de equipamentos e instalações elétricas.

Em uma instalação elétrica,

Em uma instalação elétrica com um Sistema de Proteção contra Descargas Atmosféricas (SPDA),

A leitura da corrente de linha de uma instalação fabril é realizada usando-se um TC, de relação de transformação 250:5.

Sabendo-se que a corrente do secundário de TC é 3,5 A, a corrente de linha, em A, será

Na atualidade, para se tornarem mais competitivas, diversas empresas têm incorporado o trabalho por projetos com o objetivo de produzirem com economia de recursos produtos de melhor qualidade e no menor intervalo de tempo.

De acordo com os fundamentos de gestão de projetos, projetos são

A Figura acima mostra a perspectiva isométrica de uma peça.

A vista frontal no 1º diedro é:

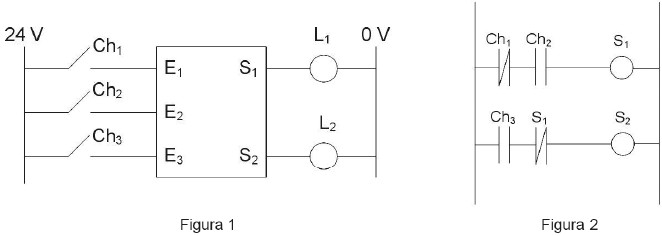

Um PLC hipotético de 3 entradas e 2 saídas conectadas a lâmpadas é mostrado na Figura 1. A Figura 2 mostra o diagrama LADDER armazenado na memória do PLC.

Da análise do PLC e do diagrama LADDER, e considerando-se que, inicialmente, todas as chaves estão abertas, pode-se concluir que as duas lâmpadas acenderão fechando-se

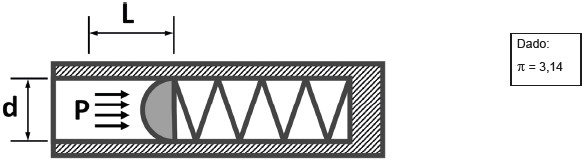

No acumulador da Figura abaixo, o ar comprimido exerce pressão sobre a semiesfera, que, ao se deslocar, comprime a mola helicoidal linear em que está rigidamente assentada.

Considerando-se que a semiesfera de diâmetro d igual a 8 mm empurra a mola de constante de rigidez K igual a 25,6 N/mm por uma distância L igual a 3,14 mm, o valor da pressão P, em N/mm², é

No exame de macrografia, um corpo de prova confeccionado em liga de aço, após passar pela etapa de preparo da superfície, é posto em contato com uma folha de papel fotográfico convenientemente umedecida com um reagente apropriado, obtendo-se uma imagem que mostra como os sulfetos se encontram distribuídos no material testado.

Esse método de ataque com reagente é denominado
