Um técnico, montando uma experiência em laboratório, utilizou um sistema elétrico linear de 2^a ordem, em Malha Aberta. Esse sistema possui dois polos reais: um igual a 0 (zero) e o outro igual a -10.

O técnico fechou a malha, aplicando uma realimentação negativa do sinal de saída. Ele foi variando o ganho do sinal realimentado até que os dois polos do sistema em Malha Fechada se deslocaram e chegaram a valores reais e iguais.

Com esse procedimento, o técnico conseguiu fazer com que a Razão de Amortecimento do sistema em Malha Fechada ficasse igual a

O desenvolvimento da eletrônica de potência tem intensificado o uso de dispositivos eletrônicos para partida de motores de indução como, por exemplo, as “soft-starters”. Um dos parâmetros a serem configurados nesse equipamento é a tensão de partida V_P, também chamada de tensão de pedestal.

Considere que uma soft-starter, ajustada com um valor demasiadamente elevado de V_P, fará a partida de um motor de indução com carga mecânica acoplada a seu eixo.

Nessas condições, durante o acionamento do motor, poderá ocorrer

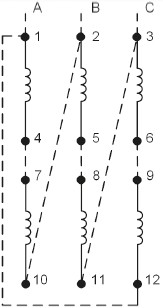

A Figura acima mostra os terminais de um motor de indução trifásico, cujas bobinas têm tensão nominal igual a 120 V. Sabe-se, ainda, que as linhas tracejadas correspondem às ligações entre os terminais do motor e que as bobinas estão submetidas à sua tensão nominal nessa ligação.

A tensão de alimentação do motor, em volts, é

Os disjuntores termomagnéticos são dispositivos amplamente utilizados na proteção de circuitos elétricos em baixa tensão. A esse respeito, considere a curva típica de atuação desses dispositivos, apresentada na Figura abaixo:

O exame da curva mencionada permite afirmar que, na zona de atuação

Um motor trifásico de potência de 20 HP e tensão de alimentação de 440 V é acionado por meio de partida direta, utilizando-se um contator de potência. Considere que o contator conduzirá 100% da corrente do motor e que se deve ainda atribuir a ele um fator de segurança de 15%.

Qual o valor, em ampère, da corrente nominal do contator?

Dado:
Considere: 1 HP = 748 W;
!$ \sqrt{3} = 1,7 !$
fator de potência do motor: 1
despreze as perdas do motor

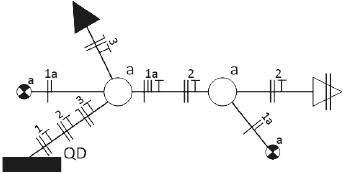

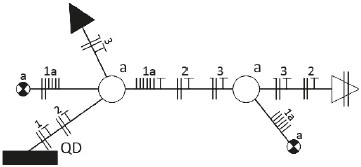

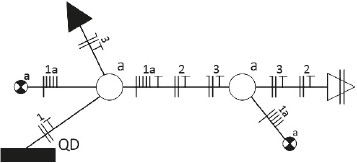

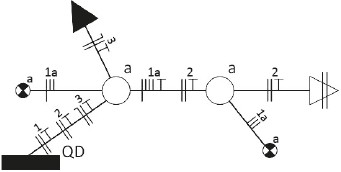

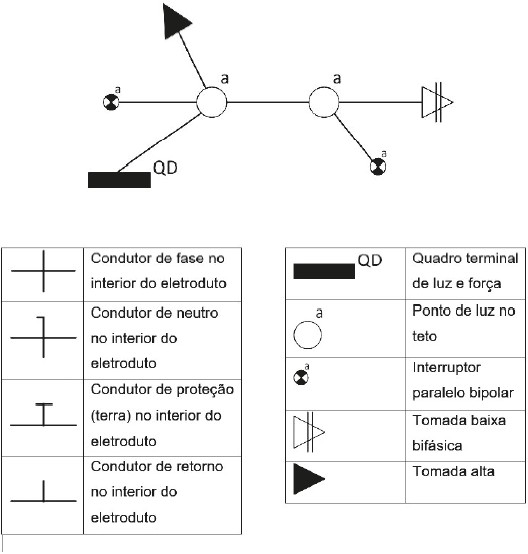

Considere que deva ser feito um diagrama unifilar na rede de eletrodutos de uma instalação elétrica. A Figura acima mostra a rede com os componentes e os possíveis condutores a serem utilizados no diagrama. A instalação deve conter três circuitos que devem ser identificados no grupamento dos condutores. O circuito 1 é o de iluminação; o 2 é o circuito bifásico da tomada baixa; o 3 é o circuito monofásico da tomada alta.

Que diagrama representa o projeto que realiza a distribuição correta dos condutores nos eletrodutos da instalação?

Qual o valor eficaz, em Volts, do sinal de tensão periódico v(t) apresentado na Figura?

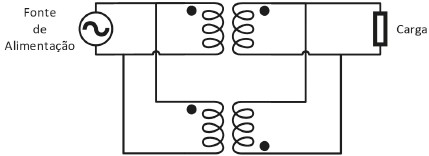

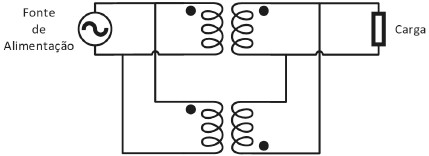

Em um laboratório existe uma carga especial de 150 kVA que precisa ser alimentada com tensão nominal por um circuito monofásico isolado da fonte de alimentação. A isolação será realizada através do uso de transformadores monofásicos disponíveis no laboratório, sendo dois transformadores de 100 kVA, um com polaridade aditiva e outro com polaridade subtrativa. Considere que os transformadores não possuem perdas, que não podem trabalhar em sobrecarga e que possuem relação de transformação unitária. Considere, também, que a fonte possui valor de tensão de alimentação igual à tensão nominal da carga.

Qual deve ser a ligação do circuito para atender às especificações de alimentação da carga?

O método das malhas é uma importante ferramenta para análise de circuitos. A Figura a seguir reflete um circuito no qual, para se obterem as correntes e tensões em cada um dos resistores, utilizou-se o método das malhas. Seguindo a orientação do método, foram arbitradas correntes de malha denominadas Ia e Ib, representadas na Figura. Os valores calculados para as correntes de malha são Ia = 3 A e Ib = −1A.

Se o resistor R5 vale 2 Ω , a potência, em watts, dissipada no resistor R5 será, aproximadamente,

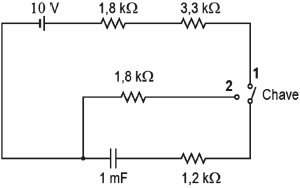

A Figura a seguir representa um circuito que permite a carga e a descarga de um capacitor. O capacitor encontra-se inicialmente descarregado. No instante t = 0s, a chave muda para a posição 1. Após o tempo necessário para o circuito atingir o regime permanente, a chave é deslocada para a posição 2.

Qual será a constante de tempo durante o processo de descarga do capacitor, em segundos?
