Identifique abaixo as afirmativas verdadeiras ( V ) e as falsas ( F ) em relação às partes constitutivas definidas num sistema de esgoto convencional.

( ) Coletor tronco: são os ramais que transportam os esgotos das edificações até a rede pública de coleta.

( ) Interceptor: corre no fundo de vale margeando cursos d’água ou canais e é responsável pelo transporte dos esgotos gerados na sub-bacia, evitando que os mesmos sejam lançados nos corpos d’água.

( ) Emissário: similar ao interceptor, diferenciando apenas por não receber contribuição ao longo do percurso.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Na rede de esgoto, uma das conexões utilizadas está representada esquematicamente ao lado.

Assinale a alternativa que indica corretamente a conexão ilustrada.

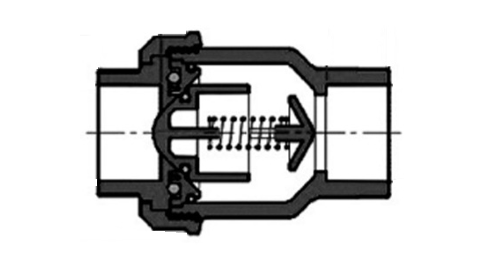

O dispositivo que permite o fluxo em uma direção, e automaticamente evita o fluxo de retorno (fluxo reverso) em uma linha hidráulica, está representado esquematicamente abaixo:


Assinale a alternativa que indica corretamente o dispositivo citado.

Entre os principais materiais utilizados na fabricação de tubos utilizados para os sistemas de abastecimento de água estão:

Uma determinada bomba de alta vazão tem característica de projeto de 5.300 litros/hora.
Sendo instalada para suprir um reservatório superior que tem capacidade de 50.000 dm³, quanto tempo levará aproximadamente para que o mesmo seja abastecido (considerando que o mesmo esteja vazio)?

Uma válvula de vazão de projeto 500 litros/s leva 30 minutos para encher o reservatório A enquanto outra válvula com vazão de projeto de 600 litros/s leva 40 minutos para encher o reservatório B, sendo que ambos estavam vazios e não transbordaram.

A razão entre os volumes dos reservatórios B e A é:

Analise as afirmativas abaixo no contexto relativo a bombas hidráulicas.

1. Altura absoluta positiva de sução (requerida) é a altura total limite, na altura da bomba, abaixo da qual a bomba cavita.

2. Rendimento da bomba é a relação entre a potência útil fornecida pela bomba ao líquido e a potência absorvida por ela.

3. Vazão nominal é a vazão para a qual a bomba é projetada (pelo fabricante) e, consequentemente, apresenta o melhor rendimento, quando nela trabalha.

Assinale a alternativa que indica todas as afirmativas corretas.

Se considerar que a parcela líquida do efluente do sistema de esgoto tem peso específico de 1 g/cm³ e determinado reservatório tem um volume de 45.000 m³, significa dizer que o peso deste volume equivale a:

A grandeza física que mede a força que se exerce por unidade de área é denominada de pressão e algumas unidades são utilizadas para expressá-la.

Assinale a alternativa correta em relação ao assunto.

As bombas hidráulicas, de acordo com a forma geométrica do rotor, classificam-se em:
1. radiais: aquelas em que o formato do rotor impõe um escoamento predominante na direção paralela ao eixo.
2. axiais: aquelas em que o formato do rotor impõe um escoamento predominante segundo planos perpendiculares ao eixo.
3. fluxo misto: aquelas em que o formato do rotor impõe um escoamento simultaneamente nas direções axial e perpendicular ao eixo.
Assinale a alternativa que indica todas as afirmativas corretas.
