Considerar a figura 6 para responder a questão.

A figura mostra o trecho de um diagrama de instrumentação composto por uma válvula e um instrumento. Para que o instrumento indicado por uma interrogação na figura meça a temperatura da tubulação e controle a válvula, a nomenclatura a ser utilizada será:

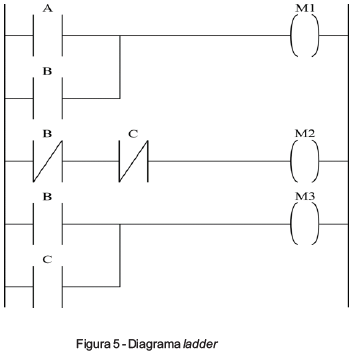

A figura 5 apresenta um diagrama ladder de referência.

Dado o diagrama da figura 5, considerando A, B e C como entradas digitais, é correto afirmar que:

Pode ser descrita como objetivo dos sistemas digitais de controle distribuído (SDCD) a seguinte ação:

Os controladores lógicos programáveis podem apresentar diversos tipos de saídas, que utilizam diferentes tecnologias. Dentre essas saídas, aquela cuja vida útil é menor é a:

Uma mistura deve ser agitada por 5 minutos enquanto é aquecida até 90ºC; agitada por 15 minutos enquanto é mantida em 75ºC. Deve ser transferida para um tanque de armazenamento e resfriada para 7ºC.

O quadro a seguir apresenta cada ação com sua variável.

Para cada variável, o argumento entre parênteses deve ser a especificação da variável associada (tempo ou temperatura, por exemplo), a letra “X” como fechamento ou interrupção de processo e a letra “L” como ativação ou abertura do processo. A ordem correta dos acionamentos para conclusão desse processo é:

Em uma estação de tratamento de despejos industriais (ETDI), a temperatura dos tanques de biodigestores anaeróbios deve ser mantida entre 34ºC e 38ºC para eficiência satisfatória e bem-estar das bactérias digestoras. Considerando que, em uma estação desse tipo, o controle de vapor que aquece o tanque é controlado pelo operador, ao verificar alguma mudança na temperatura, o tipo de malha de controle, com o respectivo acionamento, que está sendo utilizado é:

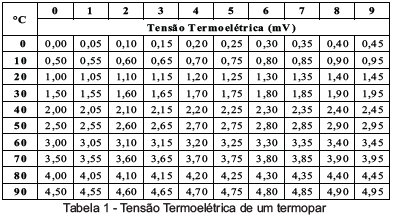

A tabela 1, de tensão termoelétrica, deve ser utilizada para responder à questão.

A temperatura na carcaça de um motor foi medida utilizando dois sensores: um termopar, cuja medição foi de 2,75 mV e um LM35, cuja medição foi de 800 mV. Supondo que a tensão termoelétrica do termopar é dada pela tabela 1 e que a constante do LM35 seja 10 mV/°C, a temperatura na junta de referência do termopar vem a ser:

Um dos equipamentos utilizados para medir o nível de um líquido ou um sólido em um tanque é o Radar com Onda Guiada (TDR – Time Domain Reflectometry).

Quanto a este equipamento NÃO, é correto afirmar que:

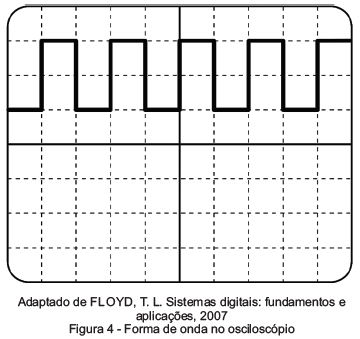

Uma forma de onda quadrada de um gerador de sinais é visualizada em um osciloscópio, cuja tela é mostrada na figura 4.

Supondo que esse sinal tem frequência de 10 kHz e que a relação vertical seja de 5 V/div, o tipo de acoplamento utilizado, a tensão de pico a pico e a relação segundos/div são, respectivamente:

Dentre os níveis de tensão a seguir, aquele que pode ser usado para alimentar circuitos integrados TTL e CMOS é:
