Dentre as portas lógicas, uma que é considerada universal é a:

Deseja-se criar um circuito digital para representar um cronômetro contando a unidade do segundo. Para que o cronômetro reinicie após 180 s, deve-se utilizar uma porta NÃO E ligada à entrada CLEAR do flip-flop tipo T. Esta porta NÃO E deve ter:

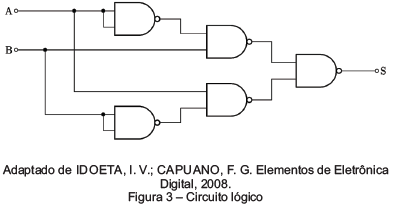

A figura 3 mostra um circuito lógico.

O circuito lógico da figura 3 utiliza apenas portas NÃO E para representar uma porta:

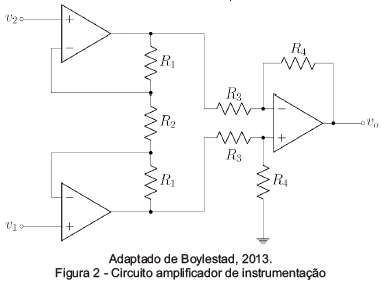

A figura 2 abaixo representa um circuito amplificador de instrumentação.

Os circuitos integrados utilizados para amplificadores de instrumentação são fabricados com o circuito da figura 2 dentro de um encapsulamento, com exceção de um dos resistores da figura. Dentre estes resistores, aquele responsável pelo controle externo de ganho é:

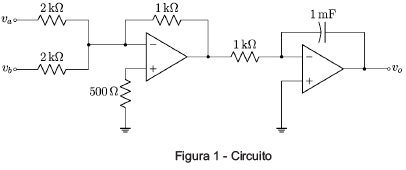

A figura 1 mostra um circuito com dois amplificadores operacionais.

Supondo que ambos os amplificadores operacionais são alimentados por tensão simétrica ±15 V e que as entradas v_a e v_b são limitadas a ±5 V no circuito acima, a expressão que relaciona a saída às entradas é:

As classificações das zonas de trabalho definidas pela NR-10 são:

A figura 7 apresenta o diagrama PERT/CPM.

Figura 7 - Diagrama PERT/CPM

Com relação ao diagrama acima referente a um precesso industrial, é possível dizer que os prérequisitos da atividade F são:

As formas básicas de organização da manutenção são:

Um eletricista de uma indústria usa seu multímetro de categoria CAT III para fazer medições nos motores presentes na linha. Devido a uma emergência, esse mesmo eletricista foi chamado para manutenção no transformador da subestação da indústria. Com relação ao seu multímetro de uso, pode-se dizer que:

Pode-se definir sistemas de aterramento, de forma geral, como um sistema formado por:
