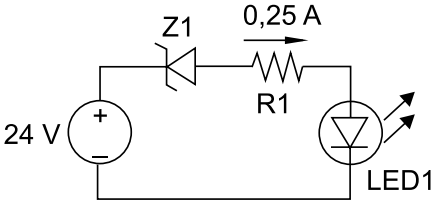

Considere o circuito para acionamento de um LED mostrado na figura a seguir.

Sabendo-se que a queda de tensão em condução direta de LED1 é igual a 3,0 V, o valor da tensão Zener de Z1 que faz a potência dissipada em R1 ser igual a 2 W é

Um transformador de distribuição trifásico de 150 kVA apresenta perdas no núcleo correspondentes a 2% de sua potência de saída nominal e perdas no cobre dos enrolamentos primário e secundário que totalizam 3.250 W. Desprezando as demais perdas associadas, o rendimento do transformador é:

Durante os ensaios para determinação dos parâmetros do circuito equivalente de um transformador monofásico de 44 kVA, 220 x 4.400 V, foram encontrados os seguintes valores:

* Tensão aplicada no lado de Baixa Tensão, com lado de alta tensão em aberto.

** Tensão aplicada no lado de Alta Tensão, com lado de Baixa Tensão em curto-circuito.

Considerando os valores encontrados no ensaio, a resistência equivalente às perdas no núcleo desse transformador referenciada ao lado de baixa tensão corresponde a:

São características principais do motor universal empregado em diversos eletrodomésticos possui rotor

A máquina elétrica destinada à conversão de energia elétrica em energia mecânica, composta por um enrolamento localizado em sua parte estática alimentado pela rede e um rotor que não apresenta contatos elétricos para a alimentação de seus enrolamentos é o

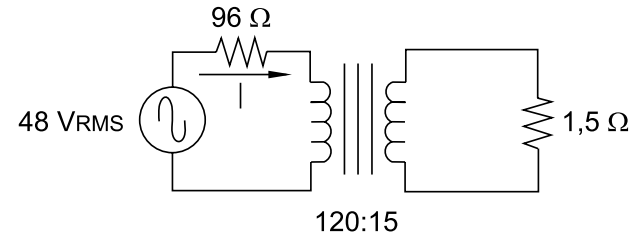

Considere o circuito mostrado na figura a seguir, em que o transformador é ideal e tem relação de espiras igual a 120:15.

A corrente I que circula no primário do transformador é

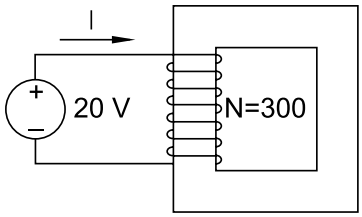

Observe o circuito eletromagnético mostrado na figura a seguir.

Nesse circuito, a bobina tem 300 espiras, e a resistência equivalente de seus condutores é de 5 Ω. O circuito magnético tem comprimento médio de 25 cm.

Nessas condições, o campo magnetizante H gerado pela bobina é igual a

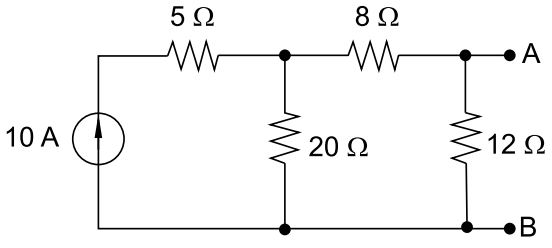

Considere o circuito elétrico apresentado na figura a seguir.

A tensão entre os pontos A e B é

Um equipamento mecânico que opera com velocidade de 704 RPM e que solicita conjugado de acionamento mínimo de 120 N·m é acionado por um motor elétrico que opera a 1.760 RPM, por uma transmissão redutora composta por polias e correias em V. Admitindo que a transmissão não apresenta perdas, o conjugado mínimo a ser fornecido pelo motor elétrico para o acionamento do equipamento será

Ao analisar as condições de operação dos motores de um setor da indústria, verificou-se que um motor de indução trifásico de 25 CV e 2 polos operava sobredimensionado, pois acionava uma bomba centrífuga fornecendo apenas 42% de sua potência mecânica nominal, enquanto o recomendado é que o motor apresente ao mínimo 75% de carregamento. Para corrigir essa situação, aumentando a eficiência da instalação e reduzindo perdas desnecessárias, o motor de 25 CV deve ser substituído por um motor de indução trifásico de
