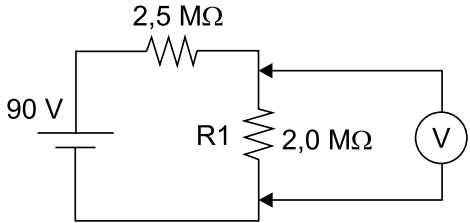

Observe o circuito da figura a seguir.

O voltímetro aplicado tem fundo de escala de 100 V e uma sensibilidade de 20 kΩ/V. Nesta condição, o valor de tensão medido sobre o resistor R1 por este instrumento é de:

Um amperímetro de corrente alternada com fundo de escala de 5 A é conectado a um circuito elétrico através de um TC com relação 400:5. Se a indicação no amperímetro é de 3,8 A, a corrente no circuito é de

Um gerador de 5,0 MVA está alimentando um conjunto de cargas com potência ativa de 4,0 MW. O limite de fator de potência (indutivo ou capacitivo) que este gerador pode operar nesta condição é:

Um grupo moto-gerador de 1,5 MVA está conectado em paralelo com o sistema elétrico interligado (barramento infinito) de 13,8 kV, 60 Hz, fornecendo 1,0 MW com fator de potência 0,8 capacitivo. Nesta condição, o ponto de ajuste do regulador de velocidade do grupo moto-gerador é de 62 Hz. Em uma análise qualitativa, se o ponto de ajuste do regulador de velocidade for aumentado para 63 Hz, o efeito resultante será:

O material amplamente utilizado na construção do corpo isolante de um fusível tipo NH é:

O núcleo de transformadores de potência é composto por chapas laminadas com características magnéticas otimizadas visando à redução de perdas durante a operação. O material utilizado na confecção de chapas para esses núcleos de transformadores de potência e que oferece melhor desempenho eletromagnético é o:

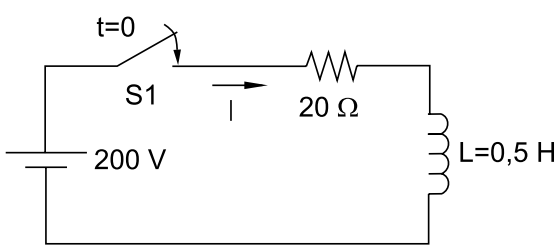

Observe o circuito mostrado na figura a seguir, em que o indutor encontra-se sem corrente inicial.

No instante t=0, a chave S1 é fechada.

Nesse instante, a corrente I e a tensão sobre o resistor de 20 Ω são, respectivamente:

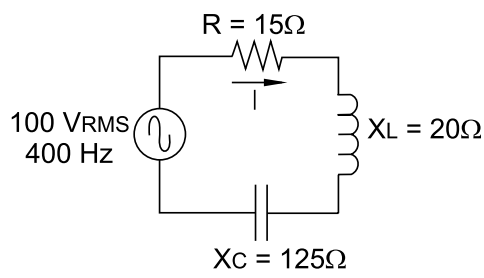

Considere o circuito RLC série apresentado na figura a seguir, operando em 400 Hz.

A frequência de ressonância desse circuito é

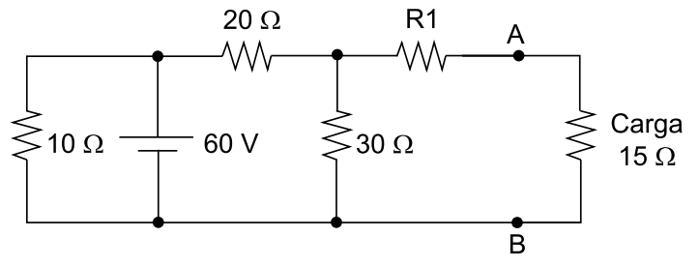

Observe o circuito da figura a seguir.

Para que o circuito esteja na condição de máxima transferência de potência para a carga conectada entre os pontos A e B, o valor de R1 deve ser

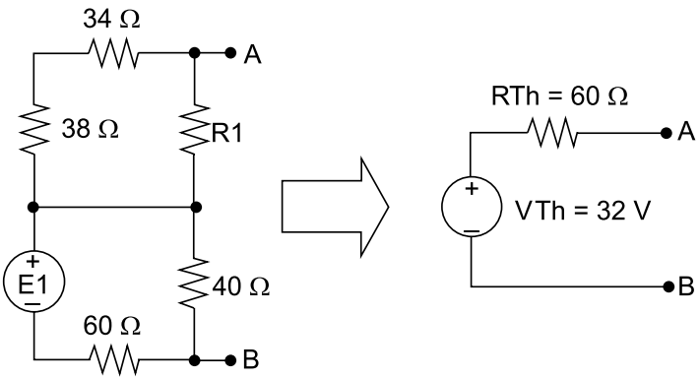

Considere o diagrama da figura a seguir.

Os valores de R1 e E1 que validam o circuito equivalente de Thevenín apresentado são, respectivamente:
